Камин этой конструкции можно возвести в проеме стены с выходом его задней стенки в соседнее помещение. Отапливаемая площадь – до 25 м2.

Для описываемой конструкции вам потребуются следующие материалы:

– 2 тавра 45 х 45 мм (ширина 200 мм);

– уголок 45 х 45 мм (ширина 200 мм);

– швеллер № 12 (ширина 200 мм);

– 10 скоб из полосовой стали (25 х 3 мм, длина 150 мм);

– стальная решетка (ее площадь зависит от размеров зева камина);

– жестяное хайло (раструб) камина – передняя часть дымовой камеры – приблизительно 1500 х 1100 х 5 мм (размеры зависят от размеров камина);

– швеллер № 14 (ширина 200 мм).

Еще потребуется около 80 кг шамотного порошка, 15 л жидкого стекла, 80 шт. шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор можно приготовить следующим образом: жидкое стекло разбавляется водой в соотношении 1 : 1 и в полученную таким образом смесь добавляется шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 6.

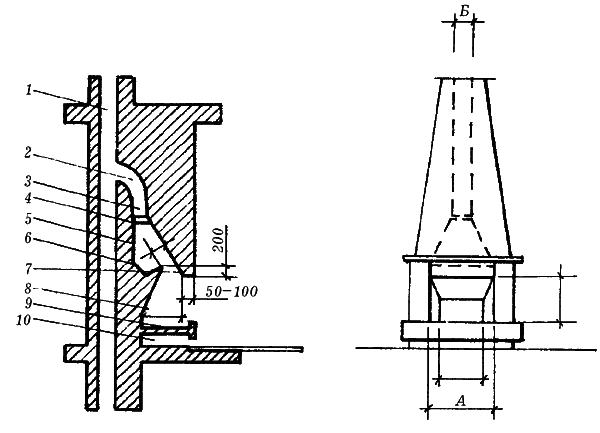

Рис. 6. Камин, пристроенный к дымовой трубе: 1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топливник; 9 – днище (под); 10 – зольник; А – ширина топливника; Б – дымовая труба (размеры даны в мм)

Если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство значительно упрощается. При высоте трубы 8 м ее размер должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше.

Построенный камин соедините с помощью колена с трубой. Если нет трубы, ее нужно построить, и это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы обязательно.

Такая конструкция и размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления. Если речь идет о камине как о декоративном элементе помещения и основным источником тепла будет служить какая-либо другая отопительная установка, то камин может быть еще проще и иметь меньшие размеры.

Камин будет выглядеть гораздо более эффектно, если его облицевать, а не побелить или покрасить. Помимо этого, облицовка камина значительно увеличивает его теплоотдачу. Для облицовки каминов можно использовать изразцы и керамическую плитку. Облицовка изразцами производится непосредственно в процессе сооружения камина, и квалифицированно сделать ее сможет лишь специалист; облицовку же керамической плиткой вы вполне можете сделать самостоятельно.

Для этой цели используйте керамическую плитку для облицовки пола квадратной или прямоугольной формы, любого размера, толщиной 6 мм. Плитка должна обладать высокими термостойкими качествами и иметь глазурованную лицевую поверхность. Кроме того, вам понадобятся фасонные детали: карнизные, плинтусы и уголки.

Существует два способа облицовки камина.

В вертикальные швы кладки камина введите алюминиевые полоски с отверстиями. К полоскам на болтах прикрепите алюминиевый тавровый профиль или уголок, а керамические плитки уложите между металлоэлементами. Пустое пространство, образовавшееся между плитками и каминной кладкой, заполните глиняным раствором. Данный способ применим лишь при условии идеальной вертикальности швов кладки (она проверяется с помощью отвеса). Если вертикальные швы имеют отклонения, то лучше применить второй способ.

Данный способ полностью соответствует облицовке стен на цементно-песчаном растворе: та же техника подготовительных работ, разметки и провески поверхности; те же приемы укладки плиток и заделки швов. Однако нужно помнить, что цементно-песчаный раствор под действием высоких температур теряет свою прочность. Поэтому при облицовке камина 2-м способом лучше используйте глиняно-цементный раствор.

Камин и напольный проем в топке можно украсить мрамором вместо керамики. Для этого боковые стенки камина покройте толстым слоем раствора из песка и цемента, на который уложите облицовочный материал. Вертикальность мраморной укладки проверьте уровнем и при отклонениях подбейте плиту раствором или деревянными клиньями.

Точно так же укладывайте и поперечную облицовку. Она выравнивается шамотным раствором, заглаживается и оставляется на сутки для застывания. Края мрамора прикрываются металлической рамой и тоже замазываются раствором.
