На плите должна быть выемка размером 25 х 100 мм для ручки, лучше сделать ее с помощью пропилов и выдолбить участок долотом. В конце отшлифуйте кромки откидной крышки.

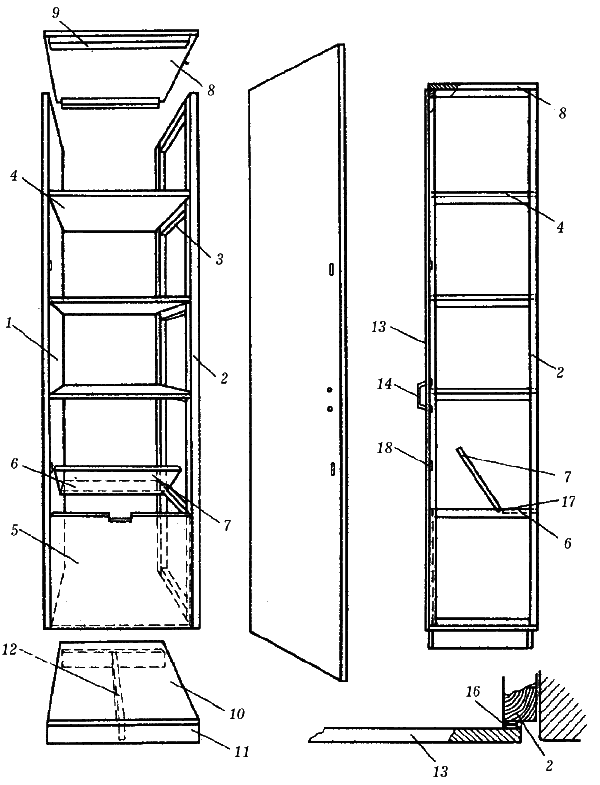

Рис. 17. Встроенный шкафчик для белья: 1 – боковина; 2 – брусок продольный; 3 – бусок поперечный; 4 – полки; 5 – фасадная плита; 6 – полка с откидной крышкой; 7 – откидная крышка; 8 – верхняя крышка; 9 – поперечины; 10 – щит основания; 11 – бруски цоколя; 12 – доска средняя цокольная; 13 – дверка; 14 – дверная ручка; 16 – рояльная петля для дверки; 17 – рояльная петля для откидной крышки; 18 – магнитная защелка

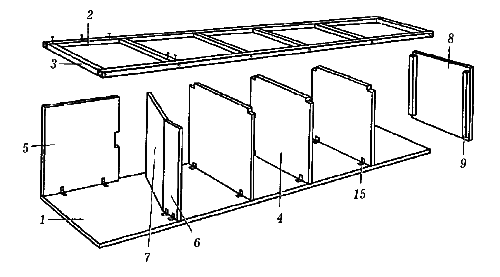

Рис. 17. (продолжение) Встроенный шкафчик для белья: 1 – боковина; 2 – брусок продольный; 3 – бусок поперечный; 4 – полки; 5 – фасадная плита; 6 – полка с откидной крышкой; 7 – откидная крышка; 8 – верхняя крышка; 9 – поперечины; 15 – уголок
Теперь можно приступить к сборке. Окончательная сборка конструкции показана на рис. 17. Крепление различных частей конструкции между собой производится в основном с помощью металлических уголков. После полной сборки установите сначала цоколь, а затем верхнюю часть шкафчика.
Материалы и компоненты:
1. Боковина:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 2224 х 484;
– количество: 1.
2. Брусок продольный:
– материал: древесина;
– размер, мм: 2224 х 30 х 30;
– количество: 2.
3. Брусок поперечный:
– материал: древесина;
– размер, мм: 2224 х 30 х 30;
– количество: 6.
4. Полка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 484 х 664;
– количество: 3.
5. Фасадная плита:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 500 х 634;
– количество: 1.
6. Полка с откидной крышкой:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 150 х 634;
– количество: 1.
7. Откидная крышка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 331 х 631;
– количество: 1.
8. Верхняя крышка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 484 х 680;
– количество: 1.
9. Поперечина:
– материал: брусок, древесина;
– размер, мм: 634 х 30 х 30;
– количество: 2.
10. Щит основания:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 484 х 680;
– количество: 1.
11. Брусок цоколя:
– материал: древесина;
– размер, мм: 84 х 680;
– количество: 2.
12. Доска средняя цокольная:
– материал: древесина;
– размер, мм: 84 х 432;
– количество: 2.
13. Дверка:
– материал: ДСП толщиной 16 мм, с двусторонней пластиковой облицовкой;
– размер, мм: 2140 х 665;
– количество: 1.
14. Дверная ручка:
– материал: металл с хромированным покрытием;
– количество: 1.
15. Уголок:
– материал: латунь;
– размер, мм: 30 х 30;
– количество: 10.
16. Рояльная петля для дверки:
– материал: латунь;
– размер, мм: 13 х 2394;
– количество: 1.
17. Рояльная петля для откидной крышки:
– материал: латунь;
– размер, мм: 16 х 630;
– количество: 1.
18. Магнитная защелка:
– количество: 2.
Зеркальный шкафчик
Данная модель проста в исполнении. Сам шкафчик сравнительно невелик, но чрезвычайно удобен для хранения различных предметов косметики и личной гигиены. Прелесть этой конструкции заключается в наличии зеркальных дверок и габаритах, ведь практически полностью утопленный в стену шкафчик совсем не занимает пространства комнаты.
Для основных деталей используйте 16-миллиметровую ДСП с мелкой фракцией стружки, а заднюю стенку лучше изготовить из ДВП толщиной 6 мм. Колпак можно сделать из белого прозрачного пластика толщиной 3 мм. И наконец, в качестве осветительных приборов вам предлагается использовать три лампочки накаливания мощностью 25 Вт.
Сначала проведите раскройку деталей (рис. 18).

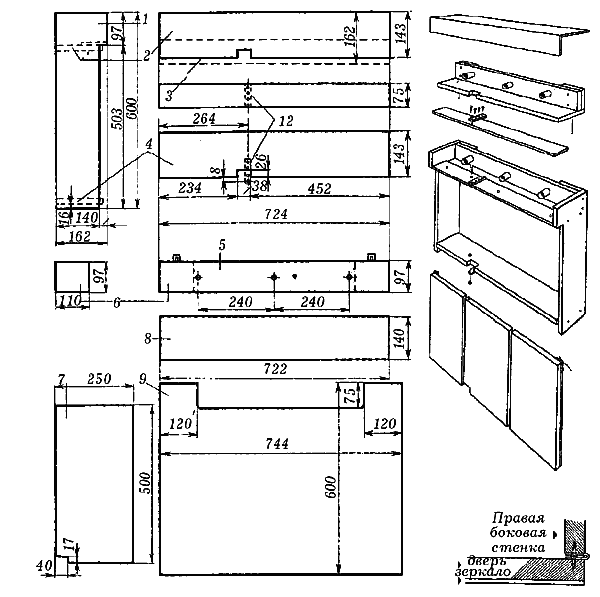

Рис. 18. Раскройка материала для зеркального шкафчика (размеры даны в мм)
