Усиленные звуковые колебания, наведенные на катушке L1, поступают на выход устройства, который может быть подключен к светодиодным индикаторам (с помощью дополнительной схемы), или могут прослушиваться низкоомными головными телефонами, подключенными между «+» источника питания и выходом устройства.

Для питания устройства используется напряжение 5–6 В, которое может быть получено как от автономных элементов питания (4-пальчиковые батареи типа ААА), так и от стабилизированного источника питания с понижающим трансформатором. В дежурном режиме приставка потребляет ток не более 10 мА, а в активном этот ток возрастает до 60 мА.

Катушка индуктивности L1 — самодельная. Она изготовляется так.

Картонный каркас создают под размеры ферритового стержня от старых моделей радиоприемников диаметром 7–8 мм и длиной 50–70 мм. На каркас наматывают 2300 витков (внавал) трансформаторным проводом ПЭЛ-1 диаметром 0,08 мм.

Транзисторы V^ и VТ2 могут быть любыми из серий КТ3102, КТ343, КТ373. Все постоянные резисторы типа МЛТ-0,125 или МЛТ-0,25. Оксидные конденсаторы типа К50-29 или аналогичные.

Устройство в налаживании не нуждается и начинает работать сразу после включения питания. Корректировку сопротивления резистора R4 выполняют в том случае, если усилитель адаптера самовозбуждается (это видно по осциллограмме в точке «Выход» или слышно в подключенных к той же точке телефонах в виде писка).

Тогда сопротивление этого резистора уменьшают.

Место установки адаптера у телефонного аппарата выбирают опытным путем. Так, если телефонный аппарата содержит трансформатор, то катушку L1 устанавливают как можно ближе к нему, если трансформатора в телефоне нет (как в большинстве современных телефонных аппаратов), то адаптер с катушкой L1 прикрепляют с помощью липучки, хомута или скотча к телефонной трубке рядом со звуковым излучателем. Громкость звуковых сигналов, полученных с помощью данного адаптера, регулируется изменением положения адаптера относительно корпуса телефонного аппарата.

Адаптер можно с успехом применять и в ряде других случаев. Так, с его помощью можно записать разговор на диктофон или магнитофон, а также на компакт-диск с помощью персонального компьютера. Для этого выход адаптера экранированным проводом соединяют с высокоомным входом звукозаписывающего устройства. Кроме того, адаптер можно использовать для отыскания скрытой проводки при ремонтных работах. Для этого надо планомерно исследовать стены помещения, перемещая вдоль них катушку L1. Место расположения проводов, по которым течет ток, адаптер безошибочно укажет появлением в головных телефонах фона переменного тока. Чем громче этот фон, тем ближе находится в стене скрытый провод. Кроме того, могут быть и другие варианты применения данного устройства.

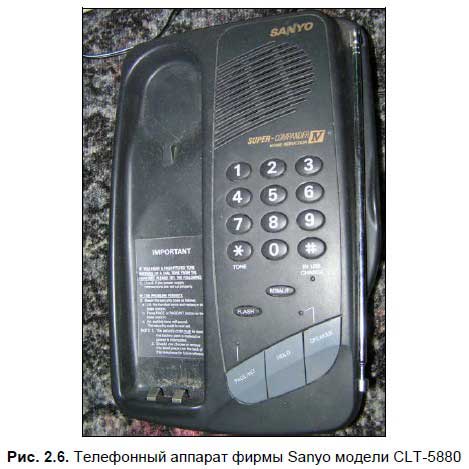

Для тех радиолюбителей, у кого сохранились и без дела лежат телефонные аппараты с встроенной функцией громкой связи, будет полезна эта простая доработка. Такими встроенными системами обладают многие телефонные аппараты, в том числе зарубежного производства, например, радиотелефон Sanyo CLT-5880, представленный на рис. 2.6.

Если даже во время эксплуатации такого радиотелефона выходит из строя переносная трубка (что является частой неисправностью для данного типа радиотелефонов), база аппарата работоспособна и может быть использована в качестве самостоятельного телефона с громкой связью. Все подключения к сетевому адаптеру и телефонной линии осуществляются обычным (штатным) образом. При нажатии на кнопку Speaker (громкая связь, спикерфон) на передней панели данный телефонный аппарат включается в линию в режим громкой связи и им можно пользоваться как обычным стационарным телефоном.

Как использовать такой телефон на практике?

Очень просто с помощью небольшой доработки, позволяющей включать и выключать его автоматически.

Далеко не все люди обладают хорошим здоровьем и слухом, поэтому для тех, кому трудно передвигаться и даже держать в руках телефонную трубку (например, нашим пенсионерам), придумано простое электронное устройство, рассматриваемое далее. Оно устроено таким образом, что человеку более не требуется держать трубку у уха, а вполне возможно разговаривать по громкой связи. При этом включение телефонного аппарата (далее — ТА) происходит автоматически после пропуска 1…2 звонков. ТА подключается к линии на определенное время (в данном случае 1 мин с автоматическим отключением), в течение которого (при необходимости более длительного общения) абонент должен нажать на ТА кнопку для продолжения разговора. Устройство также полезно и тогда, когда требуется постоянный контроль за здоровьем больного (лежачего) человека. Контроль в случае крайней необходимости можно осуществлять и дистанционно, периодически набирая соответствующий телефонный номер. ТА у постели больного включится автоматически, пропустив 1…2 звонка, при этом человек в течение минуты сможет сказать о своем здоровье или попросить помощь. Далее ТА автоматически отключится, и устройство переходит в режим готовности к новым звонкам.

Абоненту, находящемуся рядом с микрофонным усилителем ТА (расстояние не более 2 м обусловлено чувствительностью микрофонного усилителя и электретного микрофона), при этом не нужно совершать никаких механических действий для ведения разговора, а нужно только говорить и слушать.

Громкость УЗЧ (усилителя звуковой частоты), замыкающегося на встроенную в ТА динамическую головку, достаточна для хорошей слышимости с расстояния в несколько метров, и имеет возможность дополнительной регулировки. Настолько же чувствителен и встроенный в ТА Sanyo электретный микрофон. Поскольку усилитель и микрофон настроены в ТА на производстве, акустический (местный) эффект не возникает. По окончании разговора устройство автоматически освобождает телефонную линию и переходит в режим ожидания следующего вызова.

Предлагаемая схема показала себя удобной и эффективной в трех важных случаях.

Для пожилых людей и инвалидов с нарушениями в области опорно — двигательного аппарата, не способных самостоятельно передвигаться или управлять руками.

Для «кабинетных» работников, руководителей и предпринимателей, большую часть времени находящихся рядом со стационарным телефоном, но часто отпускающим секретаршу «за молоком».

Для обленившихся людей.

Если даже опустить последние два варианта как частные, первый случай представляется мне достаточным основанием для создания такого прибора. Электрическая схема проста и доступна для повторения радиолюбителю с небольшим опытом.
