Сантиметровый радар был принят на вооружение подводных лодок в виде модели FuMo 30 с вращающейся антенной, как видно на этой лодке. Как и «Наксос», радар не был доступен в большом количестве, лодка на снимке снабжена антеннами как нового, так и старого (FuMo 29) радаров. На защитном экране старого радара нарисовано одно из самых уникальных для подводных лодок изображений – олимпийские кольца, означающие, что командир лодки закончил военно-морское училище в год проведения Олимпиады в Берлине, то есть в 1936 г.

U-1009 – типичный внешний вид лодки VII серии в 1945г. Кроме дополнительной площадки для зенитного автомата видны такие модификации, как шнорхель, уложенный в свой желоб в палубе, и четыре контейнера для спасательных плотов в носовой части.

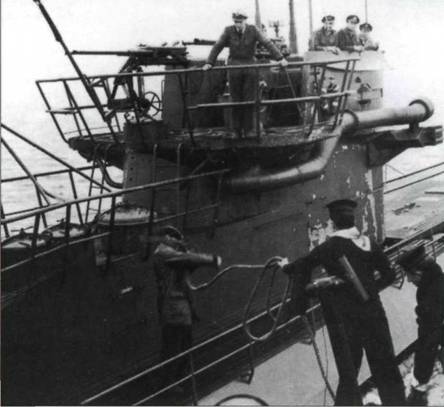

U-889 серии IXC со шнорхелем, уложенным в специальную нишу под палубу надстройки. Воздуховод, который идет в дизельный отсек, жестко закреплен на ограждении рубки, и только труба шнорхеля могла подниматься или опускаться.

Спасательный круг

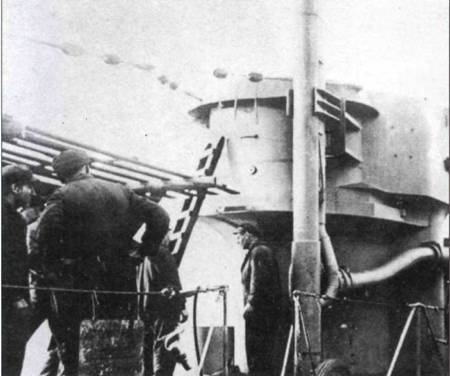

Рабочие верфи выполняют работы по модификации U-235 (серия VIIC). Шнорхель показан здесь поднятым в рабочее положение. Для проведения ремонта лодка была передана в состав 1-й подводной флотилии, учебного соединения, и несла эмблему этого соединения – дьявола – на ограждении радара сбоку на рубке.

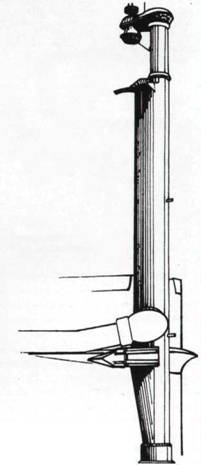

Шнорхель раннего типа

Шнорхель позднего типа

Осознавая уязвимость своих французских баз, немцы с 1941 г. начали укреплять доки и ремонтные мощности. К тому времени, когда союзники начали бомбить порты в конце 1942 г., основные бункеры были закончены, и несмотря на мощные регулярные налеты, почти не было подводных лодок, потерянных в своих базах. На фото: U-404 проходит перед рядом бункеров в одном из французских портов, на рубке еле видна эмблема в виде дракона. Перекрытие толщиной 3,6 м надежно защищала от бомбардировок. На лодке серии VIIC на носовой палубе виден один открытый контейнер для запасной торпеды.

Если FAT (иногда еще именуемая как Lut) сразу оказалась успешной, то Т-5 принесла разочарование. Британская разведка узнала о существовании акустической торпеды еще до принятия ее на вооружение, что позволило подготовить ответные меры. Почти сразу после начала применения этих торпед эскортные корабли были оснащены прибором «фоксер», ловушкой, буксировавшейся за кормой корабля и производившей шум более сильный, чем шум его винтов.

Но гораздо более опасным оказалось то, что торпеда могла принять шум выпустившей ее подводной лодки за наиболее сильный сигнал, изменить направление и потопить лодку. Все эти недостатки были устранены не раньше конца 1944 г.

Таким образом в начале 1945 г. новые подводные лодки, «электроботы», были отправлены в море с непревзойденным арсеналом торпед. Они были вооружены не только теперь уже совершенными акустическими торпедами и торпедами с магнитным взрывателем, но у них была и новая модель, которая после пуска могла изменять и удерживать любой заданный курс. Возможно, союзникам сильно повезло, что этот арсенал не был широко использован.

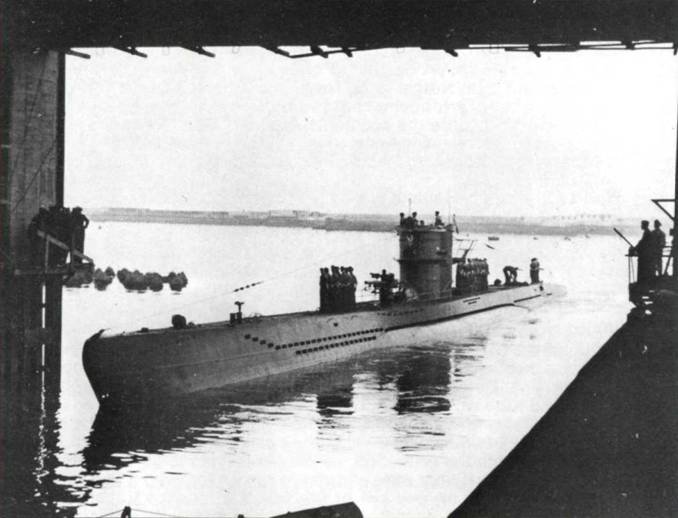

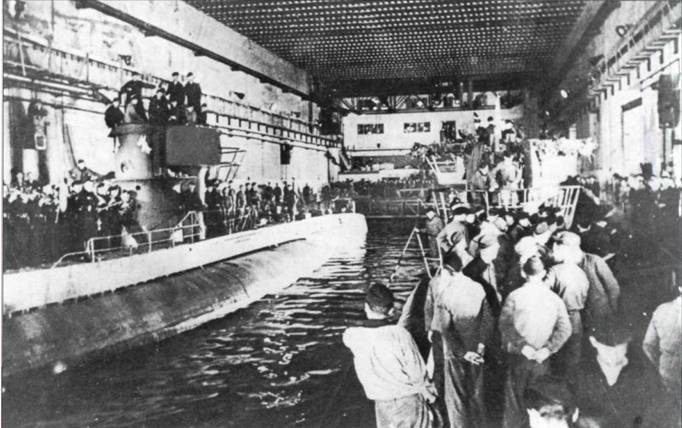

Вид на входящую в бункер лодку U-89 серии VIIC. «Счастливые времена» закончились, и многие подводные лодки возвращались без особых успехов, как и в этом случае. Толпы встречающих не заметно…

Встреча более удачливой лодки дает хороший вид на интерьер бункера.

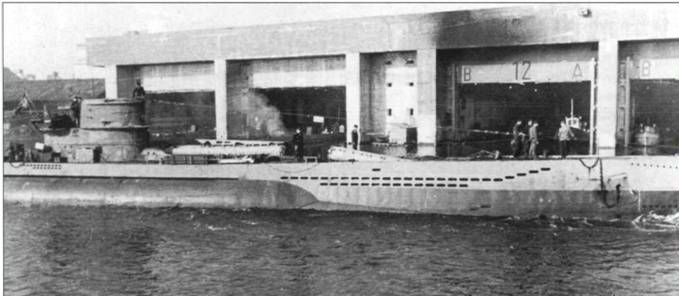

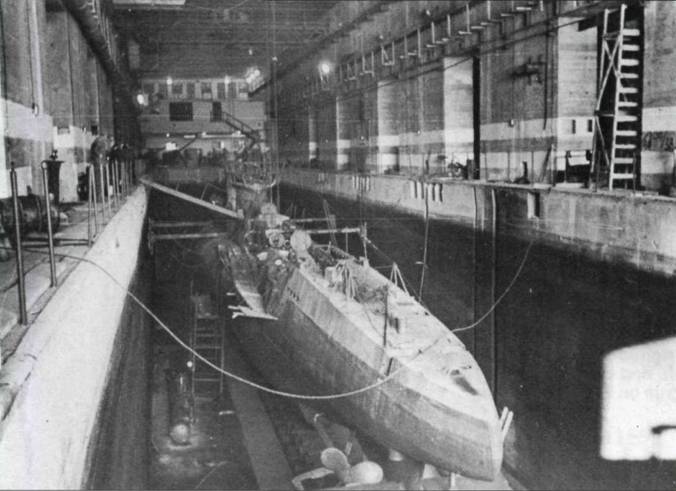

Некоторые из ячеек бункеров были так спроектированы, что могли использоваться как сухие доки, сохраняя ремонтные мастерские и запасы снабжения недостижимыми для бомб союзников. Эти конструкции были так эффективны, что несмотря на атаки специально спроектированными бомбами «Блокбастер», базы оставались действующими до захвата наземными силами союзников после высадки в Нормандии. Опыт немцев в строительстве бункеров для подводных лодок был творчески переработан советскими специалистами. В Балаклаве (пригород Севастополя) метростроевцами в скале была вырублена секретная база для подводных лодок, способная выдержать прямое попадание ядерной бомбы. Ее интерьер аналогичен представленному на снимке немецкому объекту.

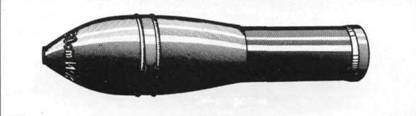

300-мм реактивный снаряд

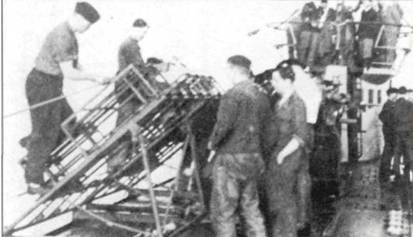

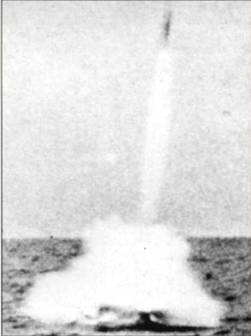

Две фотографии, демонстрирующие установку и испытания ракетного вооружения на U- 551. Все оборудование имело армейское происхождение, находившиеся в разработке 30ст Wurfkorper 42 Sprengракеты запускались из тяжелой пусковой установки Schweres Wurfgerat 41. Ракеты были неуправляемыми, предназначенными для систем залпового огня. До технологий, которые могли позволить субмарине успешно запустить тактическую ракету, оставалось еще 30 лет.
