По правилам камуфлировались новые самолеты, покидающие сборочный цех. Самолеты, уже находящиеся в боевых частях, перекрашивались редко. При этом далеко не всегда соблюдались правила, поэтому встречались самолеты, имевшие нестандартный камуфляж, отличающийся от образца как цветом, так и расположением цветных полей. Кроме того, под лучами солнца краска очень быстро выгорала и меняла цвет. Свой вклад вносили масляные потеки, а также нагар в районе выхлопных труб и пулеметов. Самолеты, действовавшие с наземных аэродромов, покрывались грязью и пылью.

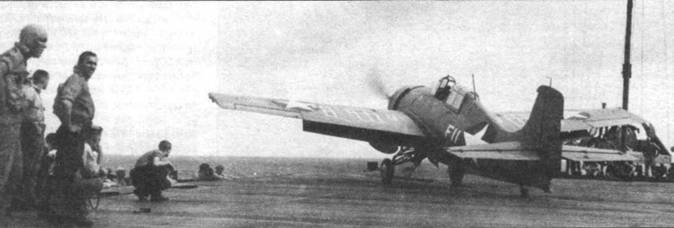

F4F-4, авианосец «Лонг Айленд», март 1943 г. «Лонг Айленд» стал прототипом эскортных авианосцев, лишенных традиционной надстройки- «острова». Корабль в основном использовался в качестве учебного и как авиатранспорт.

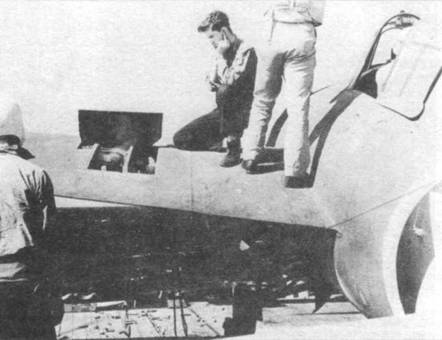

Оружейники готовят крыльевые пулеметы, снимок сделан в период проведения операции «Торч» — высадке союзников в Северной Африке. Все американские самолеты, принимавшие участие в операции «Торч» получили желтую кайму вокруг опознавательных знаков.

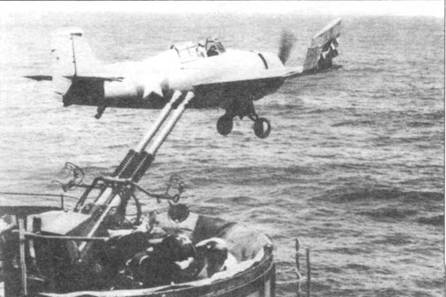

Поврежденный F4F-4 проходит над эсминцем боевого охранения, на переднем плане — зенитная установка Бофорс. Летчик «Уайлдкэта» сумел дотянуть до своих кораблей и теперь может приводнить свою машину.

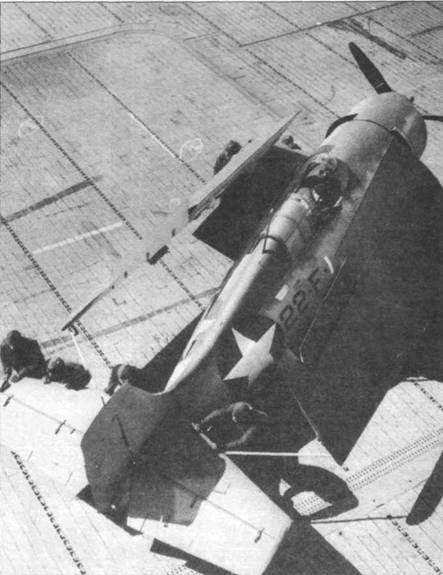

F4F-4 закатывают на самолетоподъемнт авианосца «Индепеденс», 30 апреля 1943 г. Самолет окрашен по трехцветной схеме: верх Semi-Gloss sea Blue, низ — Non-specular White, между ними — Non-specular Intermediate Blue. Обратите внимание на стержни между сложенными плоскостями крыла и стабилизатором.

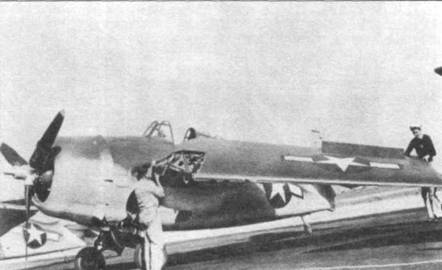

Наземный персонал раскладывает плоскости крыла истребителя F4F-4 на одной из береговых авиабаз авиации ВМС США. Самолет на переднем плане имеет голубою кайму вокруг опознавательных знаков, самолет на заднем плане слева — красную.

Первые F4F-3 несли старые американские опознавательные знаки в виде темно-синего круга (ANA 605 Insignia Blue — FS 34044) со вписанной в него белой пятиконечной звездой (ANA 601 Non-Specular Insignia White — FS 37875), в которую, в свою очередь, вписывался красный круг (ANA 509 Insignia Red — FS 11136). Такой знак наносился на верхней и нижней стороне обоих крыльев. Такая система действовала до 26 февраля 1941 года. В марте 1940 года ввели так называемые Neutrality Patrol Star. Это были стандартные опознавательные знаки, которые наносили на борт фюзеляжа между капотом и передней кромкой крыла. Вскоре отменили изображение тактических номеров на капоте двигателя и звезду перенесли на капот.

26 февраля 1941 года директивой BuAer AER-E-25 (010282) вводились опознавательные знаки на обоих бортах фюзеляжа между задней кромкой крыла и хвостовым оперением. Диаметр опознавательных знаков в этой позиции равнялся 24 дюймам (610 мм). Одновременно, на крыльях опознавательные знаки оставлялись только в двух позициях: на верхней стороне левого и нижней стороне правого крыла. 5 января 1942 года вернулись к изображению опознавательных знаков на верхней и нижней поверхностях обоих крыльев. При этом знаки на бортах фюзеляжа также оставались. Спустя всего несколько дней — 17 января — появился приказ, предписывающий максимально увеличить диаметр опознавательных знаков. На крыльях они должны были занимать все место от передней кромки до элерона, а на фюзеляже достигать размером 50 дюймов (1270 мм). Кроме того, вводился дополнительный элемент быстрой идентификации: 13 горизонтальных красных и белых полос на руле направления.

С 15 мая 1942 года (BuAer 06230, бюллетени ALNAV 97 и 98 от 6 и 7 мая) на опознавательных знаках убирался красный круг, вписанный в белую звезду. Одновременно убирались полосы с руля направления. Опознавательные знаки оставались на тех же шести позициях, что и прежде. Расположение опознавательных знаков изменилось документом ALNAV Dispatch 97 от 16 мая 1943 года и Army Navy Specification AN-I-9a от 29 июня 1943 года. Знаки оставлялись на верхней стороне левого и нижней стороне правого крыла, а также на бортах фюзеляжа. Одновременно по бокам от звезд добавлялись белые (ANA 601) прямоугольники, длина которых равнялась радиусу круга, в который вписывалась звезда. При этом вся получившаяся фигура обводилась красным кантом, шириной 1/8 радиуса круга. 14 августа 1943 года документом Army-Navy Specification AN-I-9b цвет канта изменили с красного на темно-синий (ANA 605). В действующих эскадрильях не утруждали себя соблюдением всех этих требований и продолжали летать на самолетах с теми опознавательными знаками, что были нанесены на них на заводе. Впрочем, белые прямоугольники по бокам иногда добавляли. Поэтому в документе ALNAV Dispatch 164 от 14 сентября 1943 года прямо приказывалось привести опознавательные знаки к требованиям стандарта. Но этот приказ мало что изменил. Опознавательные знаки если и подправлялись, то лишь когда часть снималась с фронта и отбывала в тыл. А чаще всего самолет летал со старыми знаками до тех пор, пока его не сбивал противник. Тогда часть получала новый самолет, с правильными опознавательными знаками.

Осенью 1942 года истребители «Wildcat», предназначенные для участия в операции «Torch» — высадке в Северной Африке, получили дополнительный желтый кант вокруг синего круга. Обычно кант наносили только на фюзеляжных знаках, но иногда более узкий кант добавляли и к знакам на крыльях.

F4F-3 прямая трубка Пито

F4F-4 искривленная трубка Пито

F4F-4

Первые F4F-3 получали элементы быстрой идентификации, указывающие на принадлежность к авиагруппе того или иного авианосца. Принадлежность к той или иной авиагруппе определялось по цвету хвостового оперения. Так, у самолетов с авианосца «Lexington» хвосты были лимонно-желтого цвета (ANA 505 Lemon Yellow — FS 13655), с авианосца «Saratoga» — белые (ANA 511 Insignia White — FS 17875), с авианосца «Ranger» — зеленые (ANA 503 Willow Green — FS 14187), с авианосца «Yorktown» — красные (ANA 509 Insignia Red — FS 11136), с авианосца «Enterprise» — синие (ANA 501 True Blue — FS 15102), а с авианосца «Wasp» — черные (ANA 515 Gloss Black — FS 17038). Кроме того, до марта 1941 года существовали тактические знаки в рамках звеньев. Так, командир 1-го звена нес две красные (Insignia Red) полосы (ширина 20 дюймов/508 мм) — на носу и в хвостовой части. Его ведомый нес лишь полосу вдоль верхней части капота, а второй ведомый — полосу под нижней частью капота. Во 2-м звене полосы были белые (Black) с тонким черным кантом, в 3-м звене — синие (Insignia Blue), в 4-м — черные (Gloss Black), в 5-м звене — зеленые (Willow Green), в 6-м звене — лимонно-желтые (Lemon Yellow). Соответствующей была и нумерация самолетов. Так, машина командира 1-го звена эскадрильи несла номер «1», командира 2-го звена — «4», 3-го звена — «7», 4-го звена — «10», 5-го звена — «13» и 6-го звена — «16». Кроме того, в тактическом номере отражалась принадлежность к авиагруппе авианосца (например, на «Саратоге» базировалась CV-3, соответственно, на самолетах номер «3»). В тактический номер самолета входило и указание на его тип. Для F4F тип был «Fighter» (истребитель), поэтому в номере имелась литера «F». Третьим членом тактического номера был уже упомянутый индивидуальный номер самолета. Например, машина командира 3-го звена с авианосца «Saratoga» несла номер 3-F-7. Номера наносили черной краской, высота литер составляла 12 дюймов (305 мм).
