Стрелковая башенка Олсена являлась отдельным модулем с вооружением, стрелком, средствами управления и боеприпасами, размещенными внутри укрытой шарообразным плексигласовым колпаком башенки, которая устанавливалась в задней части кабины экипажа. Стрелок сидел рядом с пулеметом калибра 12,7 мм в бронированном кресле, защищенный броневыми плитами толщиной в полдюйма, установленными в передней части башенки и по ее бокам, а так же бронеплитой толщиной 1/2 дюйма под креслом и панелью из бронестекла толщиной 1/2 дюйма непосредственно перед ним. Средства управления башенкой были, просты и надежны, ее наведение по высоте и горизонту осуществлялось одной ручкой с имеющейся на ней пистолетной рукояткой и спусковым крючком для ведения огня. В башенке было установлено два прицела: основной — стандартный рефлекторный морской прицел Mk 9 и вспомогательный — коллиматорный Mk. 11. Доступ в башенку осуществлялся снизу, с места радиста, а для быстрого покидания башенки в аварийных ситуациях можно было использовать сбрасываемый запасной люк на борту башенки или нижнюю фюзеляжную дверь в отсеке радиста.

В Безпейдже, на Лонг Исланд, довольно быстро собирались две опытных машины Grumman XTBF-1. На основании изучения макета XTBF-1 флот США, в декабре 1940 года, заказал фирме Грумман 286 самолетов, которые получили обозначение TBF-1. Изменения внутреннего оборудования, которые потребовал провести флот, увеличили вес прототипа на 1000 фунтов, но максимальная скорость соответствовала требуемым 300 миль/час. Первый XTBF-1 (Bu№ 2539), был оснащенный двигателем Wright Cyclone R-2600-8 мощностью 1700 л.с. и воздушным винтом изменяемого шага Hamilton-Standard совершил первый официальный полет 7 августа 1941 года. Первый прототип был оснащен большим прямоугольным вертикальным стабилизатором и рулем направления помещенными на самом конце изящно сужающейся хвостовой части фюзеляжа, но уже на ранней стадии летных испытаний прототипа, проблемы, возникшие с путевой устойчивостью машины привели к перепроектированию вертикального стабилизатора и руля направления. Перед вертикальным оперением был установлен длинный форкиль, плавно сопрягающийся с фюзеляжем, который обеспечил XTBF-1 дополнительную площадь, необходимую для улучшения путевой устойчивости.

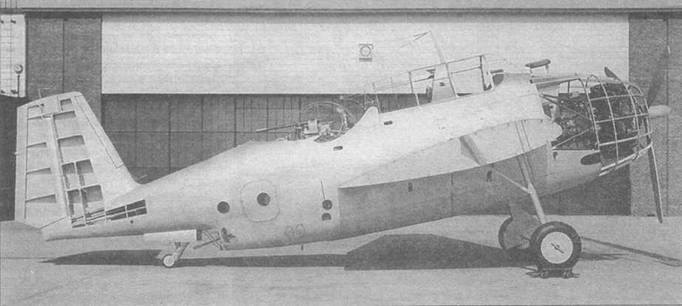

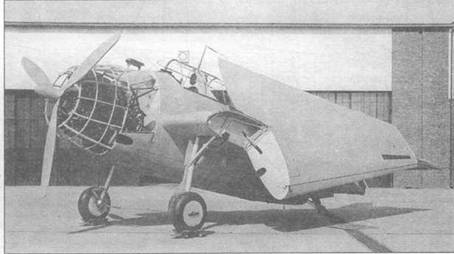

Макет XTBF-1, показанный представителям флота 6 июля 1940 г.

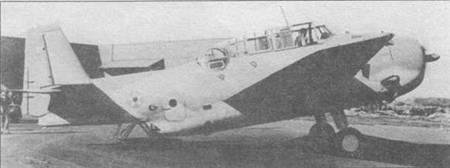

Оснащенный форкилем для улучшения путевой устойчивости, второй прототип XTBF-1 (BuNO 2540) проверяет работу двигательной установки перед первым вылетом 15 декабря 1941 года. В том же месяце, первый серийный TBF-1 выкатился со сборочной линии предприятия Грумман в Безпайже (Beihpage), Лонг Айленд.

Механизм уборки стоек шасси, складывания внешних консолей крыла, выпуска закрылков и открывания створок бомбоотсека — приводились в действие гидроприводом. Фирма Грумман спроектировала крылья самолета, таким образом, чтобы они складывались, поворачиваясь назад, и занимали положение по сторонам фюзеляжа параллельно ему, это было сделано, чтобы решить проблему с недостаточной высотой ангарных палуб авианосцев, которая возникла бы при стандартном складывании крыльев поворотом наверх. Благодаря гидроприводу, крылья могли быть убраны или разложены самим пилотом, всего за несколько секунд, и для этого не требовалось никакой помощи наземного персонала. Меньшие размеры XTBF-1 со сложенными крыльями стали решающим фактором, благодаря которому фирма Грумман выиграла контракт на постройку флотского торпедоносца-бомбардировщика у фирмы Воут с ее самолетом XTBU-1.

XTBF-1 нес оборонительное вооружение в которое входили: один пулемет калибра 12,7 мм с боезапасом в 400 патронов установленный в башенке, пулемет калибра 7,62 мм с боезапасом в 300 патронов, установленный в фюзеляже (направленный вперед) из которого вел огонь пилот и один пулемет калибра 7,62 мм с боезапасом в 500 патронов, установленный в задней нижней части фюзеляжа, огонь из которого вел радист. Большой внутренний бомбоотсек расположенный под центропланом крыла имел максимальную грузоподъемность 2000 фунтов и мог вместить, бомбы, торпеду, глубинные бомбы, мины или специальный подвесной топливный бак на 270 галлонов. С топливным баком, установленным в бомбоотсеке, XTBF-1 имел максимальную дальность 2180 миль, что хорошо подходило для выполнения дальних разведывательных миссий. Для бомбометания с пикирования в качестве тормозов могли использоваться выпущенные стойки шасси, которые снижали скорость полета до 200 миль/час. Посадочный крюк был установлен в самой задней части фюзеляжа и был полностью выдвигающийся.

TBF-1 ранних выпусков (Bu№ 00373) во время приемочных испытаний в AAS Анакоста, Вашингтон, 23 марта 1942 года. Первые пятьдесят экземпляров TBF-1 оборудовались аварийным набором органов управления в задней кабине, но, уже начиная со следующей — пятьдесят первой машины от них отказались.

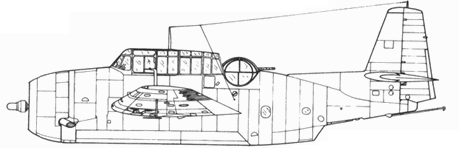

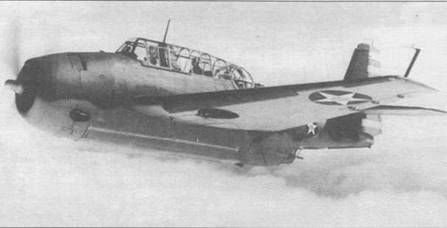

Первый XTBF-1

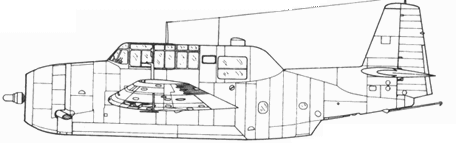

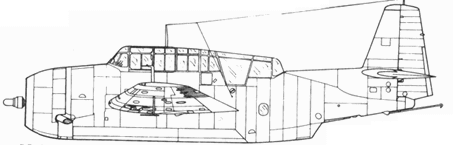

XTBF-1 и серийный TBF-1

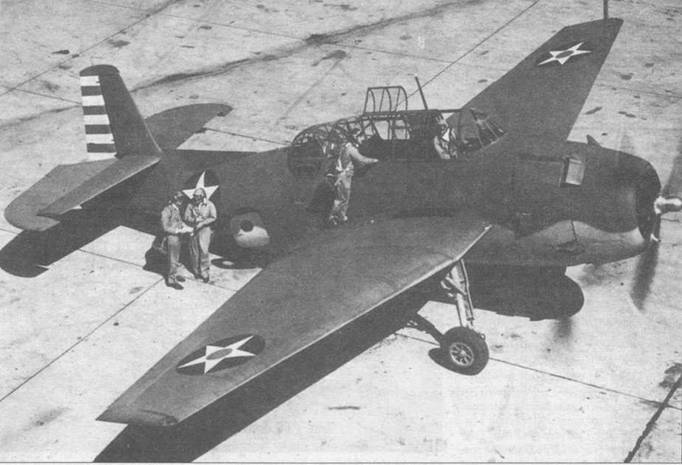

Экипаж морских летчиков готовит только что выпущенный TBF-1 для перегона в 8-ю торпедную эскадрилью (VT-8) на военно- морской аэродром Норфолк, Виржиния. VT-8 была первой эскадрильей фота США, которая получила Эвенджеры, и в составе которой TBF получил боевое крещение в ходе сражении за Мидуэй.

Программа летных испытаний XTBF-1 шла гладко, прототип показал максимальную скорость 271 миль/час, скороподъемность 1430 футов в минуту, потолок 22400 футов, и нормальный радиус действия 1215 миль. 28 ноября, во время очередного полета возник пожар в бомбоотсеке, что вынудило пилота-испытателя фирмы Грумман Хобарта Кока и инженера Гордона Исраела, покинуть самолет. Потеря первого прототипа несколько задержало программу испытаний. Однако к этому времени был почти готов второй прототип XTBF-1 (Bu№ 2540), который благодаря круглосуточной работе сборщиков удалось окончить через три недели. Это позволило продолжить программу летных испытаний и снова войти в график. Второй прототип совершил свой первый вылет 15 декабря 1941 года, вскоре после японского нападения на Перл Харбор и в связи с этим получил свое имя — Эвенджер (Avenger). Летные испытания второго XTBF-1 продолжались до 23 декабря 1941 года, когда флот официально принял XTBF-1 и заменил контракт на производство 286 самолетов, на контракт с открытой датой окончания производства.

Подъемный кран судна поднимает TBF-1 с пирса на ангарную палубу авианосца, 1942 год. Когда Эвенджер поравняется с краем ангарной палубы, его ра звернут хвостом вперед и через открытый проем втянут вовнутрь. Член экипажа, находящийся в кабине — командир самолета, должен будет управлять тормозами пока самолет будут закатывать на соответствующее место на ангарной палубе.

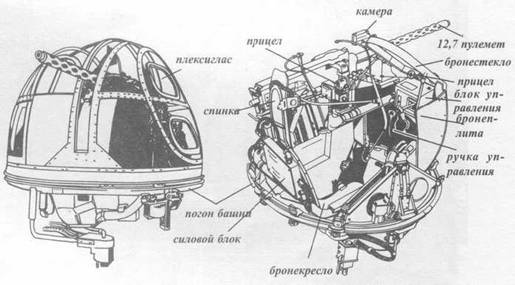

Башенка 150SE фирмы Грумман.
