7. Щелкните по кнопке Workspace Switching (Переключение рабочего пространства) в строке состояния.
8. Щелкните по пункту подменю 2D Drafting & Annotation (Двухмерное черчение и аннотации), чтобы вернуться в исходное рабочее пространство, с которым мы будем работать в следующей главе.
1.6. Резюме
В этой главе вы узнали, как установить систему AutoCAD 2010 на ваш компьютер, а также какие системные требования предъявляет данная программа к аппаратному и программному обеспечению.
Вы также познакомились с основными понятиями обновленного пользовательского интерфейса AutoCAD 2010. Были рассмотрены способы использования и настройки ключевых элементов управления: браузер-меню, панели быстрого доступа, информационного центра, ленты, командной строки, строки состояния.
Особое внимание было уделено рабочим пространствам. Вы узнали, какие существуют встроенные рабочие пространства, каким образом происходит переключение между ними, а также создание собственных рабочих пространств.
Также вы умеете работать с панелями инструментов и можете добавить нужную панель, переместить ее и зафиксировать ее местоположение.
Глава 2
Настройка системной среды AutoCAD 2010
В данном разделе вы познакомитесь с возможностями настройки системы AutoCAD 2010, а также с управлением пользовательскими профилями настроек.
Когда системная среда настроена в соответствии с пожеланиями пользователя, рабочий процесс становится намного более эффективным. Затратив несколько часов на изучение настроек программы, вы не будете вынуждены в каждом чертеже изменять настройки, заданные по умолчанию.
В системе AutoCAD 2010 настраивается практически все: пути поиска файлов по умолчанию, вид элементов управления, работа с файлами, печать и публикация, производительность работы с графикой, средства навигации, выбора, автоматического слежения и привязки и многое другое.
Настройки системы сосредоточены в диалоге Options (Настройки), который является центром управления опциями программы.
1. Щелкните дважды по ярлыку AutoCAD 2010 на рабочем столе. Откроется главное окно программы.
2. Нажмите кнопку с логотипом AutoCAD в левом углу строки состояния, чтобы открыть браузер-меню.
3. В браузер-меню нажмите кнопку Options (Настройки). Откроется диалоговое окно Options (Настройки) (рис. 2.1).

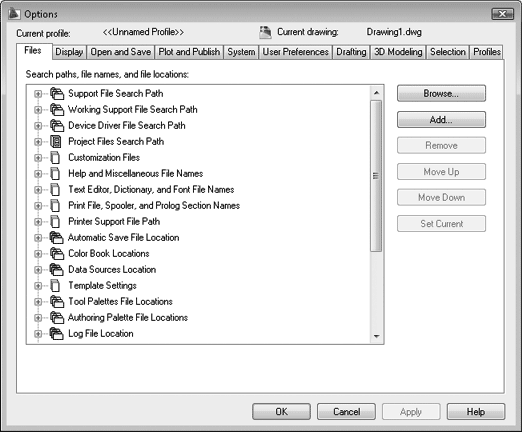

Рис. 2.1. Диалоговое окно Options (Настройки)
Диалог настроек содержит 10 вкладок, в которых объединены схожие по области действия настройки. Рассмотрим подробнее каждую вкладку.
2.1. Вкладка Files (Файлы)
1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки Files (Файлы).
Вкладка Files (Файлы) (см. рис. 2.1) содержит заданные по умолчанию пути поиска файлов поддержки системы AutoCAD.
В левой части вкладки находится список типов необходимых ресурсов.
2. Щелкните мышью по значку плюса рядом с любым типом (например, Support File Search Path). Раскроется список существующих путей поиска.
3. Чтобы добавить новый путь, нажмите кнопку Add (Добавить). При этом в активном списке появится новая пустая запись (рис. 2.2).
Рис. 2.2. Добавление нового пути
4. Нажмите кнопку Browse (Обзор). Откроется стандартный диалог поиска папки.
5. Выберите любую папку (например, «C: \Windows»).
6. В списке путей поиска Support File Search Path (Путь поиска файлов поддержки) появился новый путь, указанный вами.
7. Выделите новый путь щелчком мыши и нажмите кнопку Remove (Удалить).
Путь поиска удален из списка.
Совет
Не стоит удалять существующие пути поиска, если вы не знаете точно, что делаете!
Очередность поиска в каталогах зависит от очередности следования путей в списке. Для изменения порядка следования используйте кнопки Move Up (Переместить вверх) и Move Down (Переместить вниз).
Рассмотрим основные типы необходимых ресурсов:
