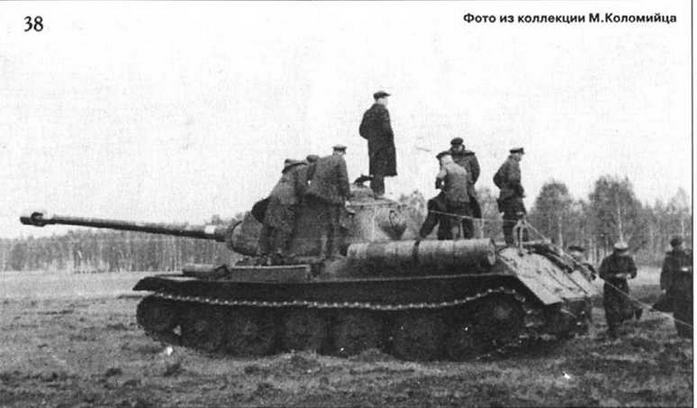

38 Испытания опытного образца орудия Д-30 и вариантов подвески, предназначенных для танка ИС-6. Осень 1944 г.

The evaluation of the D-30 gun and new suspension intended for IS-6 tank.

Autumn 1944.

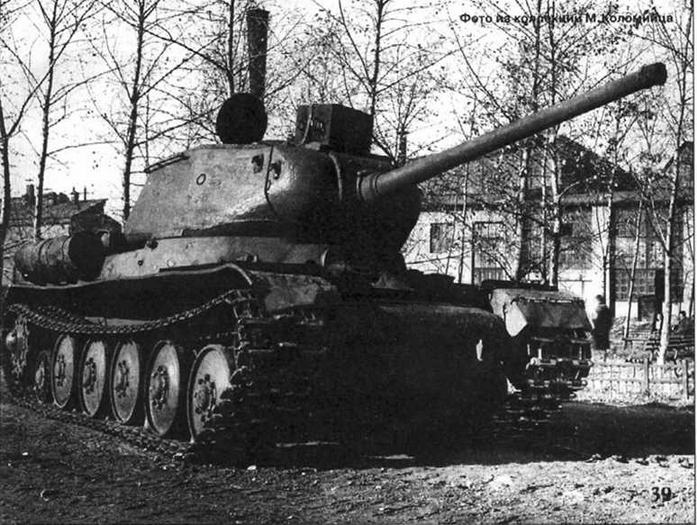

Испытания подвески танка ИС-6 на догруженном танке ИС-85 (Объект 244).

Поиски увеличения бронестойкости привели к разработке на ЧКЗ и заводе 100 в 1944 г. танков «Объект 701» (будущий ИС-4) и «Кировец-1» (будущий ИС-3), но для их массового выпуска требовалась перестройка всего производства, которая могла отразиться на объеме выпуска тяжелых танков (как было с освоением ИС-85), что было недопустимо. Поэтому КБ завода № 100 до начала серийного производства принятого на вооружение танка «Кировец-1», предложило освоить в производстве промежуточный вариант, получивший наименование ИС-2, модернизированный по 2-му варианту. Новая модификация представляла собой очень интересную конструкцию. Она сохраняла основные корпусные летали ИС-2, но получила совершенно новую форму носа. Теперь носовая часть корпуса сваривалась из двух листов катаной брони толщиной 100 и 120 мм, дополнительно соединенных «в шип» и расположенных под большими углами, наподобие Т-34 (но варианту № 7 НИИ 48). В соответствии с этим были изменены компоновка отделения управления и боевое и на него установили литую полусферическую башню танка «Кировец-1» (ИС-3). При этом танк сохранил серийный двигатель В-2ИС с системами питания и охлаждения (корма танка совершенно не переделывалась), что позволяло перейти к его серийному производству практически сразу после принятия на вооружение, причем вести его можно было бы параллельно с ИС-2, одновременно осваивая ИС-3.

Некоторые исследователи называют этот танк прототипом ИС-3, но это не совсем так. Танк действительно проектировался по техзаданию, приведшему к созданию танка ИС-3, но построен он был несколько позднее, чем начались испытания последнего. Пробный обстрел показал хорошую снарядостойкость лобовой части танка, но ГКО счел нецелесообразным постановку его в серию.

Хотелось бы также отмстить, что несколько опытных танков ИС были использованы в качестве подвижной лаборатории при отработке ходовой части танка «Объект 252». Он получил опорные катки большого диаметра и был догружен до массы нового танка чугунными чушками. Аналогичное решение использовалось и при отработке ходовой части танка ИС-7.

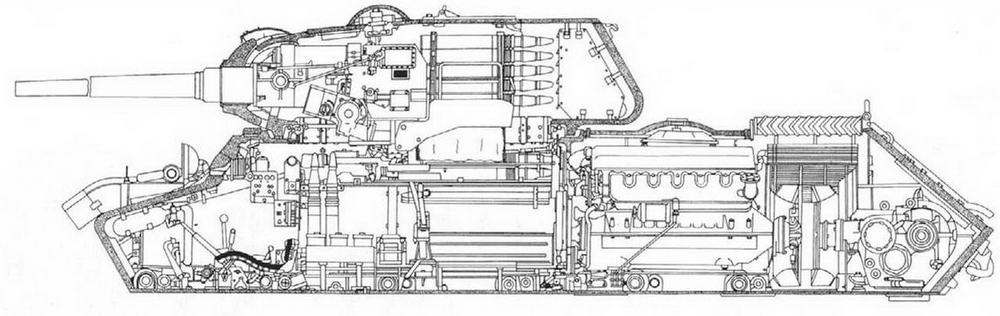

Устройство танка ИС

Танк ИС имел литую башню, лобовую деталь и подбашенную часть корпуса. Доступ в отделение управления был возможен только через люки башни. Механик-водитель вел наблюдение через смотровую щель со стеклоблоком в выдвижном люкс-пробке в лобовой части корпуса. За сиденьем механика-водителя в днище имелся десантный люк. На танке устанавливалась пушка Д-5Т и три пулемета ДТ, один спаренный с пушкой, другой - в кормовой части башни, третий - курсовой, жестко закрепленный в лобовом листе корпуса справа от механика-водителя. Для прицеливания использовались телескопический прицел ОТ-15 и перископический ПТ-4-15 (многие танки выпуска лета-осени 1944 г. перископического прицела не имели). Наблюдение за местностью осуществлялось из перископических приборов МК- IV. Боекомплект состоял из 59 выстрелов к 85-мм орудию и 2520 патронов к пулеметам.

Двигатель В-2ИС (В-2-10) имел электроинерционный стартер. В головки воздухоочистителей типа «Мультициклон» были встроены форсунки и запальные свечи для подогрева всасываемого воздуха. Радиаторы жидкостной системы охлаждения имели подковообразную форму. Для подогрева охлаждающей жидкости к системе были подключены два бачка калорифера устройства термосифонного обогрева. Бачки подогревались керогазами. В бак системы смазки был встроен циркуляционный бачок, обеспечивавший быстрый прогрев масла в контуре циркуляции и возможность пользоваться методом разжижения масла бензином.

Особенностью трансмиссии танка являлось наличие двухступенчатых планетарных механизмов поворота. Главный фрикцион - сухого трения. Коробка передач - восьмискоростная с демультипликатором. Она крепилась к корпусу в одной точке спереди, а задними опорами служили несущие диски бортовых передач. Для доступа к агрегатам трансмиссии кормовой лист корпуса выполнялся откидным.

Ведущие колеса имели съемные венцы. Конструкция ведущих колес допускала их разблокировку с бортовыми передачами. Подвеска опорных катков - индивидуальная торсионная. Опорные и поддерживающие катки - цельнометаллические.

Танк оборудовался радиостанцией 10-РК и танковым переговорным устройством ТПУ-4бисФ.

Главным отличием танка ИС-122 первых выпусков от ИС-85 была 122-мм пушка Д-25Т. Боекомплект последней состоял из 28 артвыстрслов раздельного заряжания с осколочно-фугасными снарядами 53-ОФ-471 и бронебойнотрассирующими 53-БР-471. Боекомплект пулеметов сократился до 2331 патрона. Число пулеметов осталось прежним. Были установлены новые прицельные приспособления: телескопический прицел I0-T-I7 и перископический прицел ПТ4-17. Масса танка возросла до 46 т. В отношении двигателя, трансмиссии, ходовой части и остального оборудования танк ИС-2 не отличался от танка ИС-1. Их скорости движения, запасы хода и способность преодолевать препятствия остались практически одинаковы (для ИС-122 некоторые из этих показателей остались только при условии разворота башни орудием на корму).

В 1944 г. была изменена лобовая часть корпуса танка, при этом люк-пробка механика-водителя заменили щелью со стеклоблоком. Была несколько расширена амбразура пушки и изменена ее бронировка. Сама пушка получила клиновой полуавтоматический затвор и электромеханический спусковой механизм улучшенного образца.

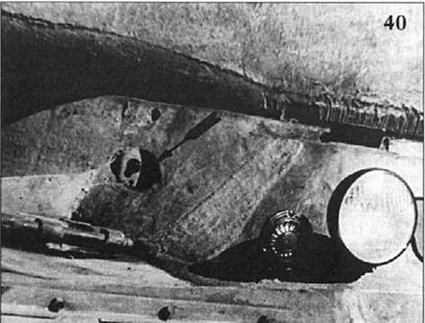

40 Стрелкой показана установка курсового пулемета танка ИС-122 ранних выпусков.

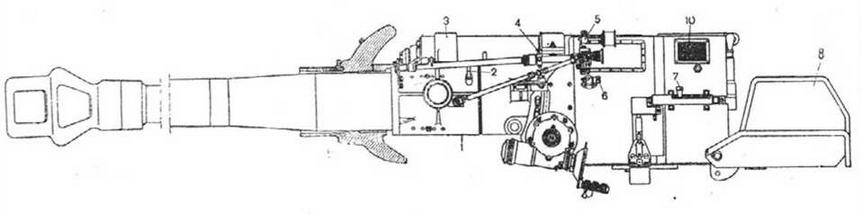

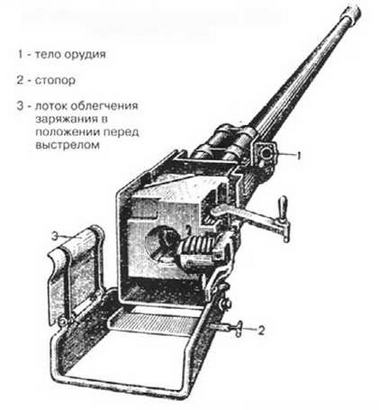

Общий вид с казенной части орудие Д-25 с поршневым затвором

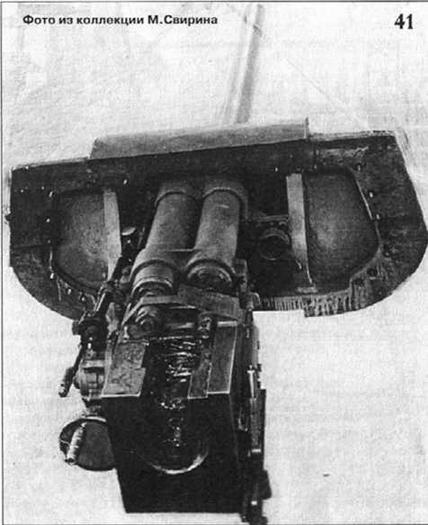

85-мм орудие Д-5Т перед установкой в танк.

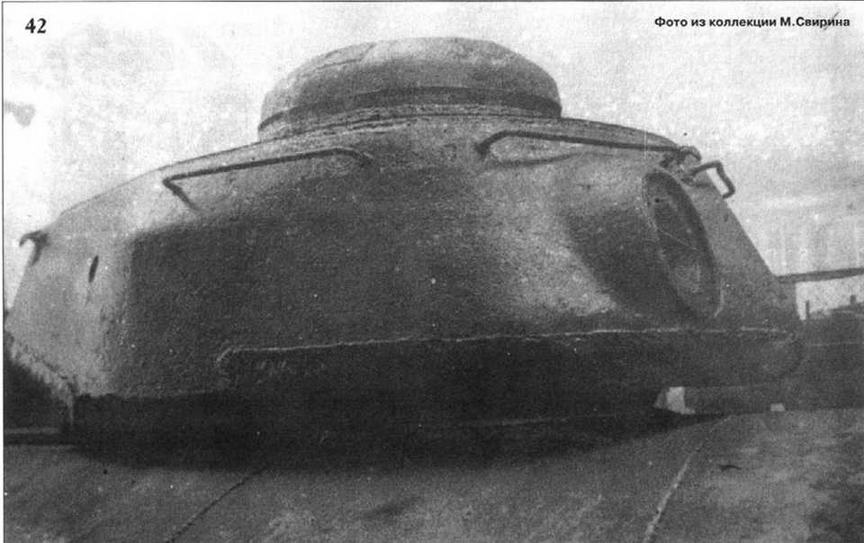

Отливка башни танка ИС перед подачей на окончательную сборку. У3TM, 1944 г.

Ранний вариант орудия Д-25 с поршневым затвором и дульным тормозом «немецкого типа-
