Шрифт:
Размер, мм: 97 х 724;
Кол-во: 1.
6. Прокладка к ламподержателю:
Материал: ДСП толщиной 16 мм;
Размер, мм: 97 х 110;
Кол-во: 2.
7. Дверка:
Материал: ДСП толщиной 16 мм;
Размер, мм: 250 х 500;
Кол-во: 3.
8. Полка:
Материал: ДСП толщиной 12 мм;
Размер, мм: 140 х 722;
Кол-во: 2.
9. Задняя стенка:
Материал: ДВП толщиной 6 мм;
Размер, мм: 600 х 744;
Кол-во: 3.
10. Патрон для ламп:
Материал: готовое изделие;
Размер, мм: диаметр 24 х 55;
Кол-во: 3.
11. Лампа накаливания 25 Вт:
Материал: готовое изделие;
Размер, мм: —
Кол-во: 3.
12. Петля пятниковая:
Материал: металл;
Размер, мм: 15 х 75;
Кол-во: 2.
13. Рояльная петля с шурупами:
Материал: металл с хромированным покрытием;
Размер, мм: 16 х 500;
Кол-во: 2.
14. Полкодержатель:
Материал: готовое изделие
Размер, мм: —
Кол-во: 4.
15. Зеркало:
Материал: зеркальное стекло;
Размер, мм: 250 х 500;
Кол-во: 3.
16. Клей для зеркала.
17. Крышка колпака прозрачная:
Материал: прозрачный пластик толщиной 3 мм;
Размер, мм: 162 х 756;
Кол-во: 1.
18. Фронтальная поверхность колпака:
Материал: прозрачный пластик толщиной 3 мм;
Размер, мм: 100 х 756;
Кол-во: 1.
19. Клей для колпака специальный.
20. Облицовочный материал:
Материал: самоклеящаяся пленка шириной 450 мм;
Размер, мм: 450 х 6500;
Кол-во: —
21. Шуруп с полукруглой головкой:
Материал: металл;
Размер, мм: 2 х 12;
Кол-во: 20.
22. Шуруп с полукруглой головкой:
Материал: металл;
Размер, мм: 4 х 30;
Кол-во: 6.
23. Шайба:
Материал: металл;
Размер, мм: диаметр 12;
Кол-во: 2.
24. Шпилька:
Материал: металл;
Размер, мм: диаметр 2, 5 х 60;
Кол-во: 20.
25. Гвоздь для задней стенки:
Материал: металл;
Размер, мм: 20;
Кол-во: 35.
26. Петля с шурупами:
Материал: металл;
Размер, мм: 2 х 15 х 60;
Кол-во: 2.
27. Двухжильный кабель:
Материал: готовое изделие;
Размер, мм: длина 600;
Кол-во: 3.
28. Двухполюсная клемма:
Материал: готовое изделие;
Размер, мм: —
Кол-во: 1.
Мойка с подстольем
Несомненно, вы согласитесь, что оставлять пространство под кухонной мойкой нерабочим и пустым непрактично. Предлагаемая конструкция избавит вас от подобной проблемы. Саму мойку, т. е. ее верхнюю металлическую часть, приобретите отдельно, в готовом виде. Теперь сделайте для нее подстолье, его размеры рассчитаны на мойку 600 х 1400 мм. Справа находится большой отсек с двумя дверцами, предназначенный для ведер, чистящих средств и т. п., слева — ряд ящиков для кухонных приборов, оборудования и прочей утвари (рис. 36).

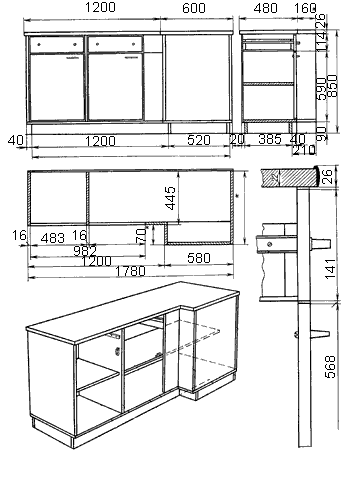

Рис. 36. Мойка с подстольем. Раскройка материала
Цокольная коробка заглублена на 40 мм, она выполняется из ДСП 16 х 90 мм и оклеивается самоклеящейся пленкой. Сделайте разметку на боковинах 2 и произведите вырезы для задней и поперечных реек 8. Кромки боковины 2 тщательно отшлифуйте, а переднюю оклейте самоклеящейся пленкой. Далее установите направляющие для будущих ящиков. Рейки приклейте и закрепите при помощи шурупов с потайной головкой. Четко соблюдайте промежутки, на которых будут располагаться направляющие: 82, 223, 364 и 505 мм.
После отшлифовки и оклейки кромок полика пленкой можно приступить к окончательной сборке конструкции. Отметьте на верхней стороне полика положение боковин и для каждой просверлите по три отверстия диаметром 2 мм. Старайтесь использовать новые острые сверла, чтобы не расщепить пластиковое покрытие.
Теперь поставьте полик на заднюю кромку и перпендикулярно к ней установите левую внешнюю боковину 2. Используя в качестве направляющих отверстия в полике, просверлите точно такие же в нижней кромке боковины. Идентичную операцию проведите с правой боковиной и средней стенкой. Скрепите эти детали между собой, используя шурупы 2 х 40 мм с потайной головкой.
Далее обработайте кромки поперечины 6 и оклейте их самоклеящейся пленкой. Укрепите упорную рейку 7 для дверок при помощи шурупов на обратной стороне поперечины снизу. Рейка должна выступать на 20 мм снизу и отступать от кромки на 16 мм. После закрепите заднюю поперечину 8 и заднюю стенку 12, исходя из расчета, что расстояние между ними должно составлять 100 мм. Теперь конструкция приобрела устойчивость.
Цоколь мойки собирается из двух продольных брусков 4 и поперечных брусков 5, которые крепят друг к другу и к нижнему полику при помощи клея и шурупов, предварительно оклеив пленкой. Таким образом вышеописанные брусья образуют прочную монолитную раму. Эта рама отстает от передней кромки основания на 40 мм и стоит заподлицо с боковиной со стороны выдвижных ящиков. В таком положении раму фиксируют с внутренней стороны продольных реек при помощи клея и четырех уголков 30 х 30 мм (рис. 37).
