При конструировании вентилятора с его трехметровыми лопастями строители большой трубы воспользовались лопастями типа «НЕЖ». Вентилятор, как это стало практиковаться еще раньше, всасывал воздух из помещения через особый коллектор в виде воронки с противоположного конца трубы, а не нагнетал его в трубу, как делалось прежде. Из коллектора поток проходит через спрямляющую его решетку, поступает в рабочую часть трубы, где получается наиболее чистое, равномерное течение, входит во вторую рабочую часть, играющую роль успокоителя и выпрямителя перед вентилятором, и отсюда, пройдя в обратный канал с радиальными перегородками, уничтожающими вращение потока, вызываемое вентилятором, обегает трубу снаружи и вновь поступает в коллектор.

Вентилятор большой трубы.

Легко представить, какой шум поднимает во время работы этот ураганный поток воздуха. При скорости в 100 метров в секунду, то-есть 360 километров в час, через трубу проходит за час около 2,5 миллиона кубических метров воздуха. Воздух, проходя через трубу, сильно нагревался, и потому пришлось думать об охлаждении его. Конструкторы воспользовались разностью давлений в обратном канале и в атмосфере и создали автоматическую вентиляцию.

Если напомнить, что 6 метров — это ширина наших шоссейных дорог, легко догадаться, что в большой трубе представилось возможным испытывать уже не модели, а отдельные части самолета в натуре. В трехметровой же трубе испытывались большие модели, гребные винты, авиационные моторы.

Исследование всякого тела в аэродинамической трубе имеет целью получить его аэродинамическую характеристику. В эту характеристику входят три силы и три момента, или, как говорят, шесть компонентов. Силы — это лобовое сопротивление, подъемная сила и боковая сила, возникающая при боковом наклоне движущегося в воздухе тела. Моменты определяют устойчивость движущегося тела в пути по горизонтальному, вертикальному и боковому направлениям. Неустойчивость, соответственно, выражается в том, что самолет качается, как корабль на волнах, рыскает из стороны в сторону, как лошадь, впервые запряженная в коляску, кренится с боку на бок, как лодка, идущая не поперек волн, а вдоль их.

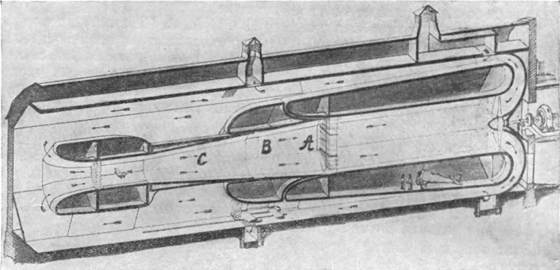

Продольный разрез большой трубы.

Силы «взвешиваются» и выражаются в килограммах и килограм-метрах. Для определения подъемной силы, например, испытываемая модель или натуральная часть самолета — скажем, крыло, фюзеляж — подвешивается к весам, после чего замечается вес модели. Как только модель начнет испытывать на себе действие скоростного напора воздуха в трубе, тотчас же стрелка весов, если это весы такого типа, покажет иной вес модели. Разность показаний и будет определять в весовом исчислении подъемную силу.

Все это не так просто, как кажется. Надо подвесить модель так, чтобы весы измеряли только ту силу или момент, которые они назначены измерять. Весы нельзя поместить в трубе, и модель не ставится на весы, а подвешивается к ним. Значит, нужно найти способ, как передать усилия находящейся в трубе модели на весы, помещающиеся вне трубы. Тут возникает целая система рычагов, тяг, блоков, точная организация которой требует большой остроты конструкторской мысли.

Для того чтобы искусственно воспроизвести различные условия протекания аэродинамических явлений в природе, нужны не одна и не две трубы. Вслед за большой трубой были построены еще две трубы меньшего диаметра, но больших скоростей потока. При проектировании их пришлось справляться с очень большим внешним давлением на стенки во время работы трубы. Уже у трехметровой трубы оно составило около семисот пятидесяти килограммов на один квадратный метр. Это значит, что на дверь рабочей камеры, находящейся в полой стенке трубы, воздух давит с силой до тонны, так что открыть дверь можно, только остановив трубу.

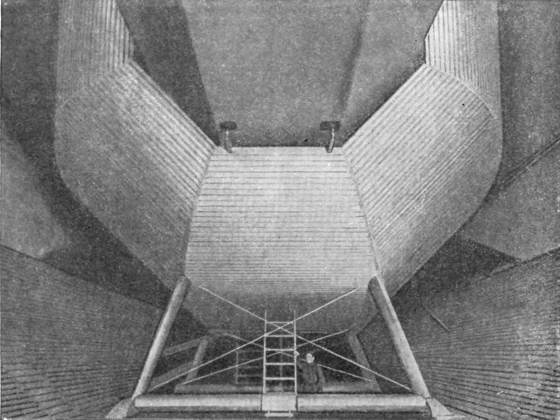

Раздвижная часть большой трубы.

Большую трубу пустили в ход под новый, 1926 год. Через год строительство аэродинамической лаборатории было закончено. К центральному зданию большой трубы примкнули крылья с помещениями малых труб, с мастерскими, чертежными, рабочими кабинетами. На двери появилась эмалированная дощечка. На ней значилось: «Аэродинамическая лаборатория имени С. А. Чаплыгина».

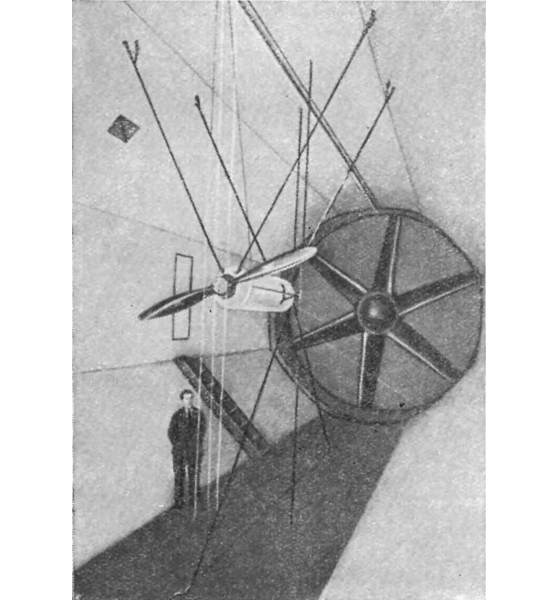

Испытание винта в большой трубе.

И в течение пятнадцати лет каждое утро в урочный час открывал эту дверь первый ученик Жуковского, будь то лето или зима, дождь или снег, тепло или холод. Зимой он оставлял в вестибюле высокие просторные калоши, каких уже никто не носил, пальто и шапку и проходил в свой кабинет. В самом присутствии этого человека, в самом появлении его крупной, спокойной фигуры заключалась дисциплинирующая властность. Ему было уже много лет; его волосы были белы; пухлые веки, брови, складки лба как бы с трудом выносили тяжесть работы ума, и самая голова уходила в плечи, словно от утомления. Но глубокая мудрость его проникала во все хозяйство лаборатории, в каждый эксперимент, в каждую мысль сотрудника.

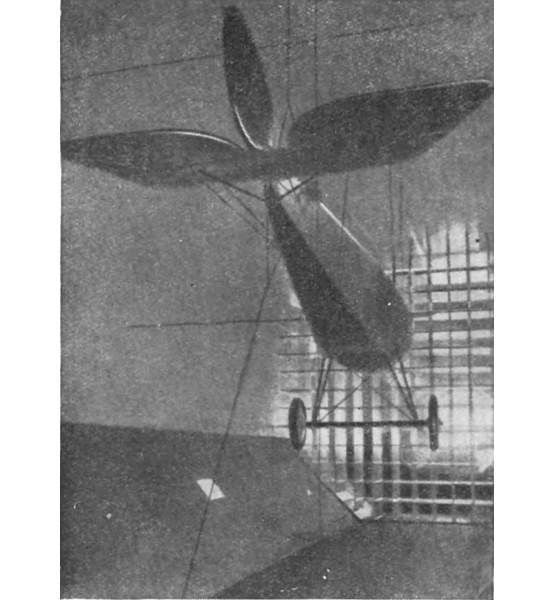

Испытание натурального фюзеляжа самолета, впервые в мире произведенное в аэродинамической трубе ЦАГИ.

Аэродинамика и самолетостроение

Для чего производятся аэродинамические эксперименты, да и вообще всякого рода научные опыты?

Для того чтобы развивать теоретическую науку, основываясь на собранном экспериментальным путем материале.
