Таким образом, при работе в ArchiCAD главным является построение объемной модели разрабатываемого объекта, включая детали его интерьера и окружающего пространства, а подготовка документации – только необходимость, которую можно поручить техническим специалистам, не занятым в проектировании напрямую.
Построение объемной модели имеет целью определить структуру проекта, в результате чего появляется возможность получить необходимую информацию об объекте проектирования. Использовать эти сведения можно в любом аспекте: от проведения виртуальных экскурсий до разработки и выполнения графика работ по возведению объекта.
Требования к аппаратно-программному обеспечению
Поскольку ArchiCAD является программой, работающей с трехмерными объектами, то требования, предъявляемые к аппаратно-программному обеспечению компьютера, на котором предполагается установка этой САПР, достаточно высоки.
Аппаратные требования
Аппаратные требования, предъявляемые к компьютеру при установке программы ArchiCAD, следующие:
процессоры – Intel Pentium 4, Intel Centrino, Intel Core Duo или совместимые; рекомендуемая тактовая частота – не менее 2 ГГц;
оперативная память – требуется 1 Гбайт; для разработки сложных проектов рекомендуется более 1 Гбайт;
жесткий диск – установка полной версии ArchiCAD требует 1 Гбайт свободного пространства; не менее 2 Гбайт требуется для разработки сложных проектов с трехмерной визуализацией;
монитор – минимальное разрешение 1024 х 768 точек; рекомендуется 1280 х1024;
видеокарта – с поддержкой технологии OpenGL и минимальным объемом видеопамяти 64 Мбайт; рекомендуется не менее 128 Мбайт.
ПРИМЕЧАНИЕ
Для знакомства с основными возможностями системы можно установить ArchiCAD и на компьютер с более скромной конфигурацией, но процесс разработки проектов, достаточно сложных по объему и степени детализации, в этом случае будет малопроизводительным.
Программные требования
Программные требования к компьютеру при установке на него программы ArchiCAD следующие:
операционная система – Windows XP Pro или Vista Business / Enterprise / Ultimate Edition;
поддержка Java 1.6.0 или более поздняя;
проигрыватель – QuickTime, версия 7 или более поздняя.
ПРИМЕЧАНИЕ
В процессе работы программа установки ArchiCAD проверяет наличие необходимого программного обеспечения и при его отсутствии самостоятельно устанавливает поддержку Java-версии 1.6.0 и проигрыватель QuickTime 7.
Запуск ArchiCAD
Процесс установки ArchiCAD прост и не требует особых знаний. Не будем останавливаться на нем подробно, а предположим, что программа уже установлена на рабочем компьютере.
Для запуска программы ArchiCAD нужно выполнить одно из следующих действий:
выполнить команду Start All Programs Graphisoft ArchiCAD 11 ArchiCAD 11 (Пуск Все программы Graphisoft ArchiCAD 11 ArchiCAD 11) главного меню Windows;
дважды щелкнуть кнопкой мыши на ярлыке программы ArchiCAD
расположенном на Рабочем столе компьютера;
дважды щелкнуть кнопкой мыши на значке программы, расположенном на панели быстрого запуска;
дважды щелкнуть кнопкой мыши на одном из файлов проекта ArchiCAD.
ПРИМЕЧАНИЕ
Второй и третий способы будут доступны, если создание используемых ярлыков было предусмотрено при установке ArchiCAD. В противном случае можно самостоятельно создать необходимые ярлыки, используя стандартные средства Windows.
Прежде чем рассматривать процесс запуска ArchiCAD, нужно определить понятие «проект». Под проектом понимается совокупность всех элементов конкретной разработки: построенные объекты виртуальной модели здания, созданные чертежи и рисунки, различные виды. Другими словами, проект – это все, что является итогом труда разработчика, и кроме того, это все настройки среды разработки: свойства и атрибуты элементов, состав и расположение панелей инструментов, ссылки на используемые при разработке библиотечные объекты и т. п. Все составляющие элементы проекта сохраняются в едином файле с расширением PLN.

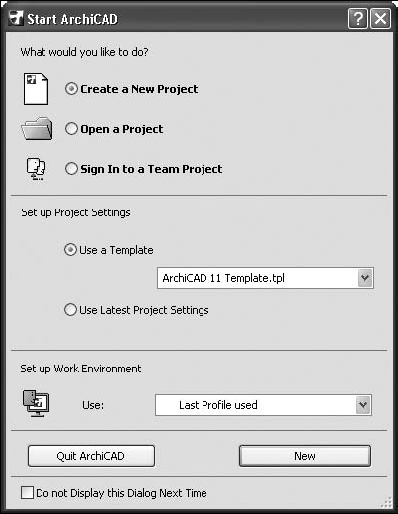

При первом запуске ArchiCAD на экране появится окно Start ArchiCAD (Запуск ArchiCAD) (рис. 1.1).
Окно запуска разделено на пять областей. В верхней части окна расположен переключатель выбора режима запуска, который можно установить в одно из трех имеющихся положений. Выбор любого из этих положений изменяет состав доступных элементов управления.
Рис. 1.1. Выбор параметров проекта при запуске ArchiCAD
Установка, используемая по умолчанию, – Create a New Project (Создать новый проект). При выборе этого положения во второй области окна станет доступным переключатель Set up Project Settings (Установить параметры проекта), предназначенный для выбора шаблона настроек элементов проекта. Настройки включают в себя определения типов линий, единиц измерения, рисунков штриховок и прочих параметров элементов проекта, сохраненных в файле с расширением TPL.
