Элементы управления, с помощью которых определяется положение стены, ее форма и размеры, находятся в разделе Geometry and Positioning (Форма и расположение).

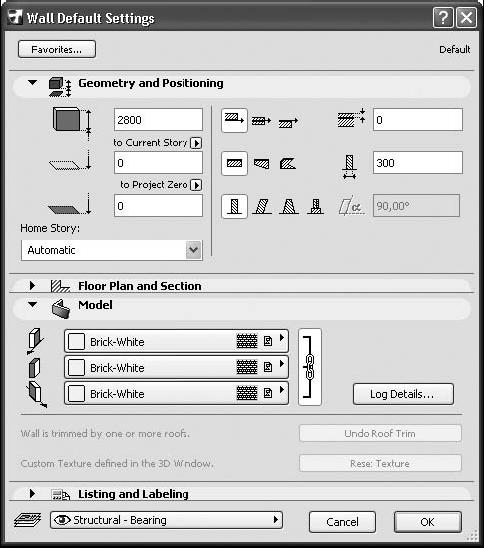

Рис. 5.3. Окно установки параметров стен
Первые три поля данного раздела предназначены для установки высоты стены, возвышения основания стены относительно уровня текущего этажа и относительно одного из базовых уровней проекта. По умолчанию за базовый уровень принят уровень первого этажа. При изменении значения одного из двух последних полей будет меняться и другое, так как они взаимосвязаны. Если за базовый уровень принят Project Zero (Нулевой уровень проекта), то для первого этажа эти значения будут совпадать.
Форма стены определяется с помощью кнопок, расположенных в правой части раздела. Первый ряд кнопок позволяет указать один из трех вариантов расположения базовой линии стены, по которой будут сопрягаться смежные стены: по оси стены или со смещением к одной или другой стороне. При выборе базовой линии со смещением в текстовом поле, расположенном справа от кнопок, можно указать значение смещения базовой линии от края стены.
Следующий ряд кнопок используется для выбора формы стены. Кнопкой
выбирается стена с постоянной толщиной профиля, кнопка
предназначена для выбора стены с равномерно изменяющейся толщиной, а кнопка
– для стены произвольной формы. Размеры геометрических элементов стены вводятся в поля, расположенные справа от кнопок выбора формы стены. Количество этих полей и вводимые параметры зависят от выбранной формы стены. Для стены с постоянным сечением доступно одно поле, в котором вводится ее толщина. Для стены с равно мерно изменяющейся толщиной отображаются два поля, в которые заносится толщина стены в начальной и конечной точках.
Для выбора профиля стены предназначен последний ряд кнопок раздела:
– назначает стене прямоугольный профиль;
– позволяет построить стену с наклоном, при выборе этого варианта становится доступным поле для ввода угла наклона стены, расположенное справа от описываемого ряда кнопок;
– используется для построения стены с трапециевидным профилем, для указания углов наклона каждой из сторон используются два текстовых поля, появляющихся справа;
– определяет профиль стены, имеющей произвольное сечение или неоднородной по составу.
Кнопки раздела Model (Модель) (рис. 5.4) окна Wall Default Settings (Настройки параметров стен по умолчанию) предназначены для выбора материала облицовки внутренней, торцевой и наружной поверхностей стены.
Рис. 5.4. Кнопки выбора материала облицовки стены
С помощью любой из кнопок открывается окно выбора материалов для объемного отображения объектов, в том числе стен (рис. 5.5).
Если нажата одна из кнопок с изображением звеньев цепи, расположенная справа от каждой из кнопок выбора материала, то материал, выбранный для любой из поверхностей, становится общим для всех поверхностей стены.
Рис. 5.5. Библиотека материалов для объемного изображения объекта
Построение стен
Геометрические методы построения стен выбираются с помощью следующих кнопок, расположенных в соответствующем разделе информационной палитры (см. рис. 5.2):
– построение прямых и криволинейных стен с постоянным сечением;
– построение стен с основанием в виде дуги или окружности;
– построение стен с переменным сечением;
– построение стен с основанием произвольной формы (полигональных стен).
Различные методы построения прямых и криволинейных стен с постоянным сечением можно выбрать из панели (рис. 5.6), которая открывается кнопкой
Нажатие одной из кнопок данной панели активизирует необходимый метод.
Кнопкой
выбирается метод построения прямолинейных стен.
Метод построения сложных контуров стен с постоянным сечением, состоящих из последовательно соединенных прямолинейных и дуговых сегментов, активизируется кнопкой
Кнопки
и
соответствуют методам построения замкнутых прямоугольных контуров, ориентированных по координатной сетке и с произвольным углом поворота относительно ее.
