Концепция подготовки документации в ArchiCAD базируется на понятии Layout Book (Книга чертежей). Под этим термином понимается совокупность листов чертежа (Layout), на которых пользователь может размещать виды проекта. Лист чертежа связан с шаблоном (Master) – объектом, определяющим параметры листа. Шаблон может включать графические и текстовые объекты, которые будут отображаться на всех листах, связанных с этим шаблоном. Листы чертежей можно группировать в подмножества (Subset), аналогичные папкам, то есть создавать собственную структуру проектной документации.

Используя эти абстрактные понятия, можно создать разнообразные схемы оформления чертежной документации. Мы ограничимся оформлением чертежей в соответствии с российскими стандартами, для чего придадим абстрактным понятиям необходимую конкретику.

Под книгой чертежей будем понимать совокупность графической документации проекта. Каждый чертеж разместим на листе соответствующего формата. В соответствии с принятым решением составим следующий план оформления документации.

1. Создание и настройка книги чертежей.

2. Создание и настройка шаблонов листов чертежей (форматов).

3. Формирование документации (размещение видов на соответствующих форматных листах).

4. Вывод документации.

В главе 2 упоминалось о том, что палитра Navigator (Навигатор) позволяет просматривать структуру проекта с помощью вариантов просмотра – карт. Для создания и просмотра иерархической структуры документации проекта предназначена карта Layout Book (Книга чертежей), для активации которой необходимо нажать кнопку

расположенную на панели инструментов навигатора, – на панели навигатора появится структура чертежей документации.

Структура чертежей начинается с корневой папки, которой является книга чертежей, носящая наименование, совпадающее с названием проекта. Дальнейшее расположение элементов структуры зависит от ее типа, который выбирается с помощью кнопки, расположенной под панелью навигатора.

Существует два следующих типа расположения элементов структуры.

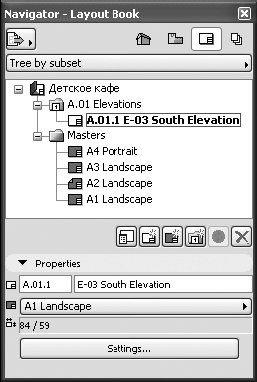

Tree by subset (По подмножествам) – при выборе этого типа отображается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов (рис. 10.6, а). Последняя папка структуры – Masters (Шаблоны) содержит листы шаблонов чертежей.

Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 10.6, б).

а

б

Рис. 10.6. Варианты структуры книги чертежей

Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопкой мыши на элементе структуры. Однако можно использовать следующие кнопки, расположенные под рабочим полем структуры чертежей:

Settings (Параметры) – вызывает окно настройки параметров выбранного элемента структуры;

New Layout (Создать лист) – создает новый лист чертежа;

New Master Layout (Создать шаблон) – создает новый шаблон;

New Subset (Создать подмножество) – создает подмножество чертежей (новая папка в структуре документации проекта);

Update (Обновить) – обновляет изображение выбранного чертежа.

Состав элементов управления, расположенных под рассмотренными кнопками, зависит от выбранного объекта и предназначен для управления их свойствами.

Окно настройки параметров книги чертежей (рис. 10.7) можно вызвать одним из следующих способов:

командой Book Settings (Параметры книги чертежей) контекстного меню корневой папки;

нажатием кнопки Settings (Параметры), расположенной в нижней части окна навигатора, при выделенной корневой папке структуры чертежей;

нажатием кнопки

при выделенной корневой папке структуры чертежей.

Рис. 10.7. Окно настройки параметров книги чертежей
