Для создания набора выделения с помощью команды Quick Select (Быстрый выбор) выполните следующие действия.

1. В меню кнопки Utilities (утилиты) на вкладке Home (Основная) ленты нажмите кнопку Quick Select (Быстрый выбор) либо выполните команду меню Tools– > Quick Select (Инструменты -> Быстрый выбор).

2. В раскрывающемся списке Apply to (Применить к) окна Quick Select (Быстрый выбор) выберите значение Entire drawing (Весь чертеж).

3. В списке Object type (Тип объекта) установите значение Multiple (Несколько).

4. В поле Properties (Свойства) выберите пункт Color (Цвет).

5. В раскрывающемся списке Operator (Оператор) укажите значение = Equals (Равно).

6. В списке Value (Значение) выберите Red (Красный).

7. Переключатель How to apply (Способ применения) установите в положение Include in new selection set (Включить в новый набор выделения).

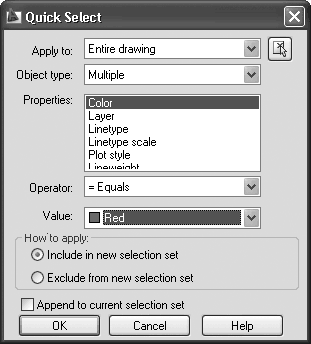

После этих настроек диалоговое окно Quick Select (Быстрый выбор) должно принять вид, представленный на рис. 3.11.

Рис. 3.11. Настройка включения в набор выделения всех красных объектов

8. Нажмите кнопку OK.

Программа AutoCAD выберет все красные объекты в рисунке и закроет окно Quick Select (Быстрый выбор).

Вы можете исключить объекты из текущего набора выделения, установив переключатель How to apply (Способ применения) в положение Exclude from New Selection (Исключить из нового набора выделения).

Рассмотрим пример исключения всех кругов с радиусом более 10 из набора выделенных объектов.

Чтобы исключить объекты из набора выделения, выполните следующие действия.

1. В меню кнопки Utilities (Утилиты) на вкладке Home (Основная) ленты нажмите кнопку Quick Select (Быстрый выбор) либо выполните команду меню Tools– > Quick Select (Инструменты -> Быстрый выбор).

2. В раскрывающемся списке Apply to (Применить к) окна Quick Select (Быстрый выбор) выберите значение Current selection (Текущее выделение).

3. В списке Object type (Тип объекта) выберите значение Circle (Круг).

4. В поле Properties (Свойства) выберите значение Radius (Радиус).

5. Из раскрывающегося списка Operator (Оператор) выберите значение > Greater than (Больше чем).

6. Параметру Value (Значение) присвойте значение 10.

7. Переключатель How to apply (Способ применения) установите в положение Exclude from new selection set (Исключить из нового набора выделения).

В результате окно Quick Select (Быстрый выбор) должно принять вид, представленный на рис. 3.12.

Рис. 3.12. Настройки для исключения из набора выделения всех кругов с радиусом более 10

8. Щелкните на кнопке OK.

Программа удалит все круги с радиусом больше чем 10 из набора выделения и закроет диалоговое окно Quick Select (Быстрый выбор).

Вы можете также использовать возможность Quick Select (Быстрый выбор), чтобы добавить объекты к текущему набору выделения. Рассмотрим пример сохранения текущего набора выделения с добавлением всех объектов рисунка, которые содержат гиперссылки, начинающиеся с подстроки bld1_.

Для добавления объектов к набору выделения выполните следующие действия.

1. В меню кнопки Utilities (Утилиты) на вкладке Home (Основная) ленты нажмите кнопку Quick Select (Быстрый выбор) либо выполните команду меню Tools– > Quick Select (Инструменты -> Быстрый выбор).

2. В диалоговом окне Quick Select (Быстрый выбор) установите флажок Append to current selection set (Добавить к текущему набору выделения).
