Схема бронирования тяжелого танка "Тигр" Pz. VIН
ВООРУЖЕНИЕ. Основное вооружение "Тигра" - пушка 8,8 cm KwK 36 калибра 88 мм, производившаяся заводом Wolf в Магдебурге. Ствол пушки имел длину 56 калибров - 4928 мм; вместе с дульным тормозом - 5316 мм. Масса пушки - 1310 кг. Вертикальная наводка - в пределах от -6,5° до +17°. Предельная длина отката - 580 мм.
Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под ее казенной частью.
С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fligerbeschutzger"at 42 можно было установить зенитный пулемет MG 34.
Танки "Тигр" первоначально оснащались бинокулярным телескопическим "ломающимся" прицелом TZF 9а, а затем монокулярным TZF 9Ь. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всем диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемет MG 34 имел 1,8-кратный телескопический прицел KZF 2.
Боекомплект пушки состоял из 92 выстрелов, пулеметов - из 5100 патронов.
| Бронепробиваемость снарядов пушки "Тигра" | |||
|---|---|---|---|
| Марка снаряда | Pz.Gr 39 (бронебойный) | Pz.Gr 39 (подкалиберный) | HiGr(кумулятивный) |
| Масса снаряда, кг | 10,16 | 7,5 | 7,65 |
| Нач. скорость, м/с | 810 | 930 | 600 |
| Бронепробиваемость, мм при угле встречи 0° на дистанции, м: | |||
|---|---|---|---|
| 500 м | 111 | 156 | 90 |
| 1000 м | 100 | 140 | 90 |
| 1500 м | 92 | 125 | 90 |
| 2000 м | 84 | 110 | 90 |
Примечание. Таблица составлена на основании немецких источников.
Новый танк получил обозначение Panzerkampfwagen VI (Sd Kfz 182) "Тигр II" Ausf. (неофициально его называли "K"onig Tiger" - "Королевский тигр"), В начале 1943 г. фирма Хеншель получила заказ на три опытных образца. Первый прототип танка "Тигр II" был представлен Гитлеру 20 октября 1943 г. на полигоне Арис в Восточной Пруссии. Второй и третий прототип были готовы в декабре 1943 г.

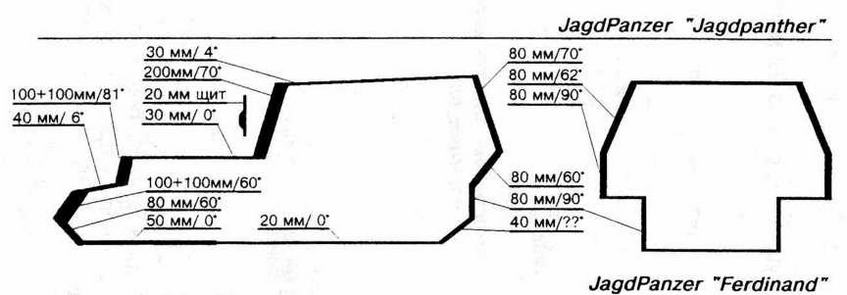

< image l:href="#"/>Схема бронирования САУ "Элефант"
Схема бронирования танка "Тигр II"
| Танки* | ||||||||||
| Наименование образца | 1934-1937 | 1938 | 1939 | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | Всего |
| Pz. Kpfw 1 | 1493 | 70 | 1563 | |||||||
| Pz. Kpfw II | 332 | 669 | 246 | 53 | 275 | 355 | 1930 | |||
| Pz. Kpfw II Ausf L | 16 | 77 | 7 | 100 | ||||||
| Pz. Kpfw III с 3,7-см пушкой | 38 | 33 | 206 | 391 | 668 | |||||
| Pz. Kpfw III c 5-cm пушкой L/42 | 467 | 1673 | 332 | 2472 | ||||||
| Pz. Kpfw III с 5-см пушкой L/60 | 40 | 1943 | 36 | 2019 | ||||||
| Pz. Kpfw IIIс 7,5-см пушкой L/24 | 450 | 213 | 663 | |||||||
| Pz. Kpfw III Flamm | 100 | 100 | ||||||||
| Pz. Kpfw IVс 7,5-см пушкой L/24 | 13 | 102 | 141 | 278 | 467 | 124 | 1125 |
| Pz. Kpfw IV с 7,5-см с пушкой L/43 и L/48 | 870 | 3013 | 3126 | 385 | 7394 | |||||
| Pz. Kpfw V | 1768 | 3749 | 459 | 5976 | ||||||
| Pz. Kpfw VI Ausf.H | 84 | 647 | 623 | 1354 | ||||||
| Pz. Kpfw VI Ausf.B | 377 | 112 | 489 | |||||||
| Pz. Kpfw 38 (t) | 150 | 370 | 698 | 193 | 1411 | |||||
| Pz. Kpfw P40 737(i) | 100 | |||||||||
| Итого | 1876 | 804 | 743 | 1559 | 3153 | 4437 | 5854 | 7982 | 956 | 27364 |
| * В общее число включены опытные машины VK601, VK1801, VK1301 и др. |
| Истребители танков | ||||
| Наименование образца | 1943 | 1944 | 1945 | Всего |
| Jgd Pz. Tider (P) "Elefant" | 90 | 90 | ||
| Jgd Pz. "Hetzer" | 1457 | 1127 | 2584 | |
| Jgd Pz. IV | 769 | 769 | ||
| Jgd Pz. IV/70 | 767 | 441 | 1208 | |
| Jagdpanther | 226 | 166 | 392 | |
| Jagdtiger | 61 | 16 | 77 | |
| Итого | 90 | 3280 | 1750 | 5120 |
| Штурмовые орудия | |||||||
| Наименование образца | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | Всего |
| StuG III с 7,5-см пушкой L/24 | 184 | 548 | 90 | 822 | |||
| StuG III с 7,5-см пушкой L/43 или L/48 | 99 | 3011 | 3840 | 864 | 7814 | ||
| StuG IV | 31 | 1006 | 102 | 1139 | |||
| StuG М42 (i) и М43 (i) | 244 | 22 | 266 | ||||
| StulG33B | 24 | 24 | |||||
| StuH42 | 10 | 204 | 903 | 95 | 1212 | ||
| StuPz. IV | 66 | 215 | 17 | 298 | |||
| Итого | 184 | 548 | 223 | 3312 | 6208 | 1100 | 11 575 |
