Вес прямоугольного треугольника.
Брус.
В сечении прямоугольный треугольник.
Высота h = 200.
Основание b = 160.
Длина бруса С = 300.
Масса бруса в кг: Q = 7,85 * b * h* С / 2000000;
Q=7,85 * 200 * 160 * 300 / 2000000;
Q= 37,68 кг…

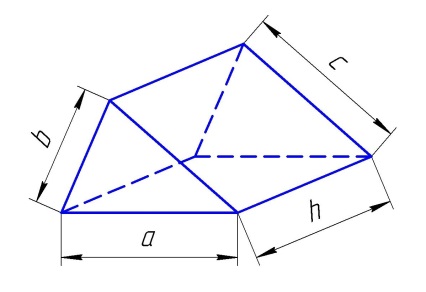

Вес треугольника с разными сторонами.
Брус – в сечении треугольник.
Сторона a = 200.
Сторона b = 160.
Сторона c = 140.
Длина бруса h = 300.
Расчет:
Материал – сталь q = 7,85 т / куб.м.
Расчет:
.x=(b*b+c*c-(a*a))/(2*b*c);
.x=((160*160+140*140-(200*200))/(2*160*140);
.x= 0,116071428…
Ua = arccos(x)…
Ua = 83,33457274…
Напротив стороны лежит одноименный угол..
Высота на сторону b :
Hb = c * cos ( 90 – Ua );
Hb = 140 * 0,993240868 = 139,0537216…
Площадь треугольника:
S = b * Hb; S = 160 * 139,0537216 / 2 = 11124,29773 …
Масса бруса:
Q = 7,85 * S * h; Q = 7,85 * 11124,29773 * 300 / 1000000;
Gsf = 461030/2725231222…
Q = 26,19772 кг..

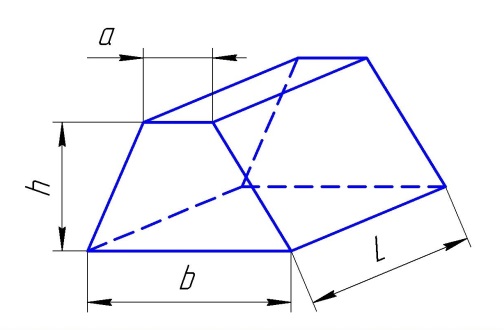

Вес трапеции.
Основание b = 300.
Верх a = 140.
Высота h = 160.
Длина бруса L = 400.
Материал – сталь q = 7,85 т / куб.м.
Расчет:
Площадь трапеции:
S=h*(b+a)/2; S=160*(300+140)/2; S=h*(b+a)/2; S= 35200…
Масса:
Q=7,85 * S *L /1000000; Q=7,85 * 35200 *400 /1000000;
Q= 110,528 кг…
Вес усеченного конуса.
Брус в виде усеченного конуса.
Больший диаметр d = 600.
Меньший диаметр dv = 200.
Длина бруса L = 300.
Объем усеченного конуса:
V=(L * Pii / 3)*( Rb*Rb + Rm * Rm + Rb * Rm );
V=(300 * Pii / 3)*( 90000 + 10000 + 30000 );
V = 40840704,5…
Масса бруса:
Q= 7,85 * V / 1000000; Q= 7,85 * 40840704,5 / 1000000;
Q = 320,59953 кг..

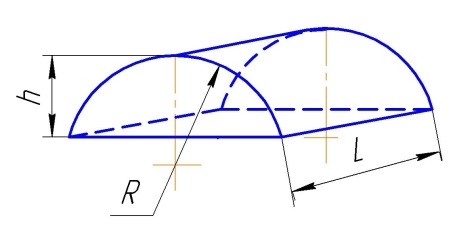

Вес сегмента круга.
Радиус сегмента R = 300.
Высота сегмента h = 200.
Длина бруса L = 400.
Материал – сталь q = 7,85 т / куб.м.
Расчет:
Диаметр круга:
.d=R+R ; d= 300 + 300; d= 600…
Площадь круга:
Sk= d * d * Pii / 4; Sk= 600 * 600 * Pii / 4; Sk= 282743,3388…
Высота треугольника под сегментом:
.a=R-h; a= 300 – 200; a= 100…
Половина основания треугольника:
.b= sqrt((R*R)-(a*a)); b= sqrt((300*300)-(100*100)); b= 282,8427125…
Площадь треугольника:
St= a * b; St= 100 * 282,8427125; St= 28284,27125…
Угол из центра круга на концы сегмента:
U = arctan( b / a ); U = arctan( 282,8427125 / 100 );
U = 70,52877937…
Площадь кругового сектора
Ss=Sk * U * 2 / 360; Ss= 282743,3388 * 70,52877937 * 2 / 360;
Ss= 110786,3476…
Площадь сегмента круга
Sg=( Ss – St ); Sg=( 55393,17378 – 28284,27125 ); Sg= 82502,07631…
Q = 7,85 * Sg * L / 1000000; Q = 7,85 * 82502,07631 * 400 / 1000000;
Q = 259,05652 кг…
……..
Вес кольца.
Вес кольца с профилем в сечении в виде трапеции.
Расчет ведется так: Деталь разбивается на три элемента.
1 – Диск с наружным диаметром – равным диаметру кольца толщиной наружной длиной сечения.
2 – Два усеченных конуса с диаметром основания равным диаметру кольца.
С диаметром вершины равным диаметру отверстия.
С высотой усеченного конуса равным Н = ( Внутренняя длина – Наружная длина ) / 2 ..
3 – Отверстие считается как диск толщиной равной внутренней длине.
Вес считаем: Вес = ( Вес диска + Вес усеченного конуса *2 ) – Вес диска отверстия.
Алгоритмы расчета веса элементов приведены ранее.
Кольцо с профилем широким на наружном диаметре.
<
