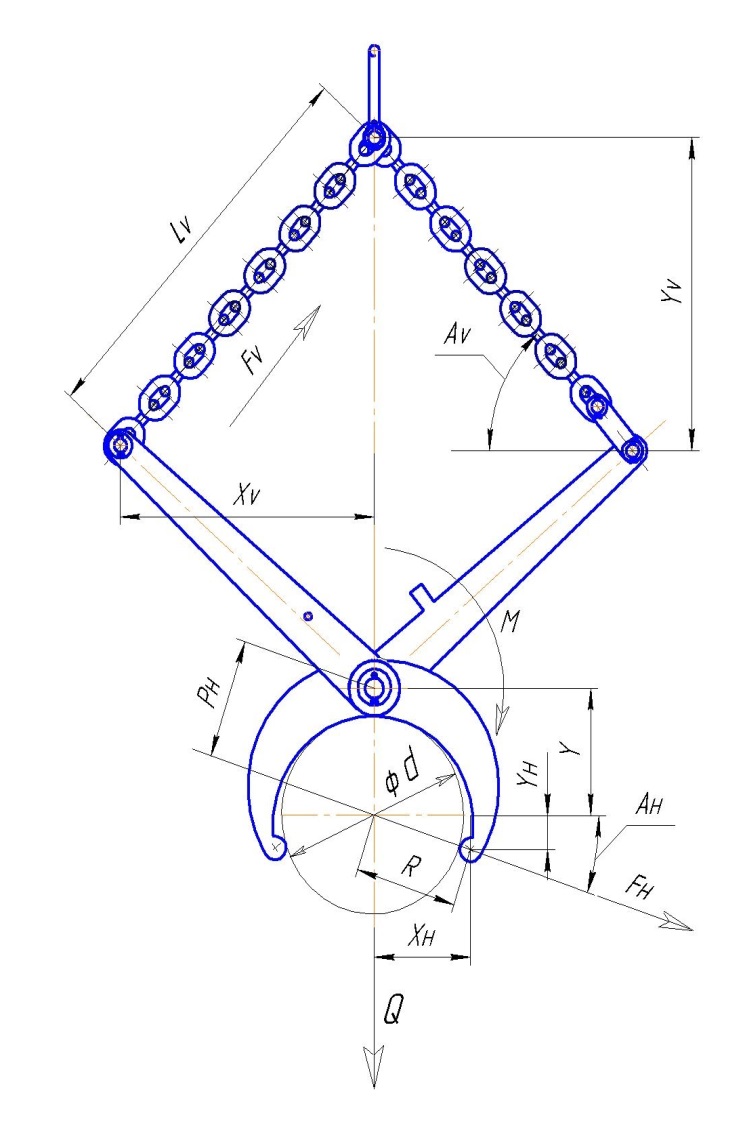

Исходные данные для геометрического расчета:

.d = 250мм – Наибольший диаметр заготовки захватываемой клещами.

.dc = 70 мм – Диаметр центра клещевины.

.db = 30 мм. – Диаметр бобышки.

.dp = 26 мм. – Диаметр центрального пальца.

Q = 10000 – Усилие от веса заготовки в Ньютонах.

Ur= 146 – Угол развала в градусах.

Lk = 244 мм – Длина губки схвата от центра бобышки до центра клещевины.
