Вес стальной брони на 1 км глубоководного кабеля составляет около 1000 кг. Значит, на сооружение каждой трансатлантической кабельной линии расходовалось по 4000 т стальной проволоки. Таких (преимущественно телеграфных) линий около тридцати только в одной Атлантике. А в Тихом и Индийских океанах? За сто с лишним лет в океанах и морях проложено более миллиона километров подводных кабелей. Следовательно, в морских глубинах бесполезно погребено свыше миллиона тонн высококачественной стальной проволоки.

Но и это ещё не всё. Наличие брони в конструкции подводного кабеля усложняет процессы его производства и особенно прокладки. Стальные бронепроволоки накладываются на кабель по спирали в каком-либо одном направлении - правом или левом. Когда с кормы судна свободно свисает длинный конец кабеля, броня, наложенная, предположим, вправо, стремится раскрутиться влево и тем самым закручивает кабель вокруг его оси. В процессе прокладки бронированный кабель делает сотни и тысячи оборотов и вследствие этого может быть свёрнут кольцами, запутан и даже повреждён. Особенно опасно это явление для кабеля со встроенными усилителями. Именно поэтому укладка на большие глубины усилителей в жёстких корпусах была в течение ряда лет невозможной. Устранить явление закручивания кабеля можно было, наложив второй повив бронепроволок в направлении, противоположном направлению первого слоя, однако это чересчур удорожило бы кабель.

Вот почему инженеры стали искать более эффективное решение и нашли его в отказе от брони вообще. Её опорная роль была передана стальному несущему сердечнику, расположенному в самом центре кабеля. Если в обычных кабелях броня внешне создавала впечатление солидной защиты кабеля, то теперь, наоборот, сам кабель как бы защищает свою опору - центральный несущий трос, скрученный из высокопрочных тонких стальных проволок. Проволоки располагаются в два повива, наложенные во взаимопротивоположных направлениях, благодаря чему кабель не испытывает стремления к закручиванию и допускает прокладку вместе с жёсткими усилителями на любые глубины. Внутренним проводником коаксиального кабеля служит медная трубка толщиной 0,3-0,6 мм, образованная из ленты, продольно накладываемой на стальной сердечник и сворачиваемой вокруг него. Соприкасающиеся края ленты непрерывно свариваются в атмосфере аргона. Далее следуют, как обычно, сплошная полиэтиленовая изоляция и внешний проводник, также из медной или алюминиевой (для облегчения веса кабеля) ленты. Защитой внешнего проводника служит наружная полиэтиленовая оболочка.

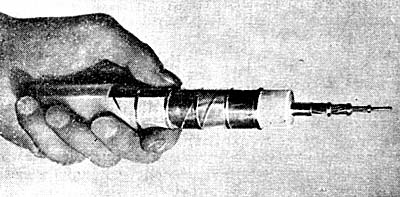

Современный глубоководный небронированный телефонный кабель

с многослойным несущим сердечником, скрученным из стальных проволок.

Внутренним и внешним проводниками служат медные трубки, разделённые полиэтиленовой изоляцией

Новый кабель получил название облегчённого, или легковесного (отнюдь не в ироническом смысле этого слова), или небронированного глубоководного кабеля. Помимо стойкости к закручиванию, небронированный кабель имеет и другие решающие преимущества перед бронированным. Прежде всего он значительно легче. И это вполне естественно, ибо суммарное сечение стальных проводок, сходящихся в самом центре кабеля, в несколько раз меньше сечения бронепроволок, располагающихся на периферии. При одинаковых электрических характеристиках вес небронированного кабеля в воде почти в пять раз меньше веса бронированного кабеля. Если же приравнять наружные диаметры кабелей, то небронированный кабель в воде будет в 2-3 раза легче бронированного. Кроме выигрыша в весе, облегчённый кабель обеспечивает меньшие потери мощности передаваемых сигналов.

За счёт ликвидации брони можно, не изменяя наружного диаметра кабеля, увеличить размеры его внутреннего и внешнего проводников и толщину изоляции. Благодаря этому затухание передаваемых сигналов, например, на частоте 600 кгц уменьшается в 1,5 раза. Следовательно, можно реже размещать подводные усилители, увеличить интервал между ними (в данном примере в 1,5 раза) и таким образом сократить общее число усилителей на трассе.

Ламповый усилитель двустороннего действия в жёстком корпусе с гибкими шарнирными сочленениями для ввода концов кабеля

Допустимость прокладки на любую глубину усилителей двустороннего действия в жёстких корпусах, встроенных в небронированный кабель, бесповоротно решила спор двух систем - однокабельной и двухкабельной - в пользу первой. Благодаря этому при строительстве морских трансокеанских линий расходуется вдвое меньше кабеля, обеспечивается экономия десятков тысяч тонн меди, полиэтилена, стали, уменьшается объём работ по прокладке. А ведь стоимость кабеля составляет свыше 40% всех затрат на сооружение подводной линии связи. Начиная с 1961 г., для основных трансокеанских телефонных линий приняты небронированный глубоководный кабель и однокабельная система связи с предоставлением каждому направлению передачи самостоятельного спектра частот. Именно таковы линии "Кантат", "Компак" и ТАТ-3.

глубоководные жёсткие усилители, уже встроенные в кабель, уложены в специальном помещении кабельного судна

Прокладка глубоководного кабеля с жёсткими усилителями. Тележка с усилителем движется по специальным направляющим вдоль расположенных один за другим шкивов кабелеу кладочной машины, по которым в это время проходит специальный отрезок так называемого байпассного, или сопутствующего, троса, прикреплённого к кабелю до и после усилителя

Схема прохождения усилителя через многошкивную укладочную машину

"Кабели приняли вызов спутников!", "Ошибка профессора Эйртона", "На очереди - трансокеанское телевидение!" – любое из этих названий подходит для заключительной главы этой книги.

В 1959 г., спустя три года после установления телефонной связи по первому трансатлантическому кабелю, в ряде иностранных журналов промелькнули сообщения о передаче по этому кабелю телевидения. Сенсация, однако, оказалась несколько преждевременной. В заголовки статей вкралась неточность. Речь шла о передаче коротких телевизионных фильмов по каналу радиовещания, образованному из двух телефонных каналов.
