procedure TfrmD3D.DrawScene;

var

matTranslate, matScale : TDSDMatrix;

begin

// Вычисляем текущее положение источника

Light.Position := DSDVector(0.0, cos (Angle) * 2, 0.0);

with FDSDDevice do begin

// Возвращаем мировую систему координат

SetTransform(D3DTS_WORLD, IdentityMatrix);

// Устанавливаем источник света в новом положении

SetLight(0, Light);

DrawPrimitive(D3DPT_TRIANGLELIST, 0, 864); // Вывод тора

end;

// Источник света будет внутри сферы

Light.Position := D3DVector(0.О, 0.0, 0.0);

// Матрица трансформаций для сферы

SetTranslateMatrix(matTranslate, 0.0, cos (Angle) * 2, 0.0);

SetScaleMatrix(matScale, 0.1, 0.1, 0.1);

with FDBDDevice do begin

SetTransform(D3DTS_WORLD, MatrixMul(matScale, matTranslate));

SetLight(0, Light);

DrawPrimitive(D3DPT_TRIANGLELIST, 864 * 3, 1200);

end;

end;

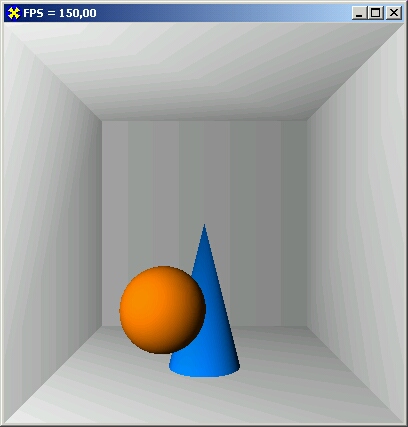

Позже мы подробнее поговорим о полях структуры, связанной с источником света, а сейчас попробуем построить модель комнаты, чтобы убедиться, что использование точечного источника света значительно повышает реализм изображений. В проекте каталога Ех02 рисуется комната, в ее центре находится конус, вокруг которого вращается сфера (рис. 10.2).

Матрицы трансформаций полностью заполняются один раз, в начале работы приложения:

procedure TfrmD3D.FormCreate(Sender: TObject);

var

hRet : HRESULT;

matView, matProj : TD3DMatrix;

matRotate, matTranslate, matScale : TD3DMatrix;

begin

hRet := InitDSD;

if Failed (hRet) then ErrorOut ('InitDBD', hRet);

hRet := InitVB;

if Failed (hRet) then ErrorOut ( ' InitVertex' , hRet);

// Голубоватый материал конуса

MaterialConus := InitMaterial(0, 0.5, 1, 0) ;

// Белый материал стен комнаты

MaterialWhite := InitMaterial(1, 1, I, 0);

// Светло-коричневый материал сферы

MaterialSphere := InitMaterial(1, 0.5, 0, 0) ;

// Точка зрения задается один раз

SetViewMatrix(matview, D3DVector(0, 0, 2.577), D3DVector(0, 0, -5),

D3DVector(0, 1, 0));

FD3DDevice.SetTransform(D3DTS_VIEW, matView);

// Матрица проекций

SetProjectionMatrix (matProj, 1, 1, 1, 10);

FD3DDevice.SetTransform(D3DTS_PROJECTION, matProj);

// Инициализация источников света

SetupLights;

// Поворот конуса вокруг оси X

SetRotateXMatrix(matRotate, -Pi / 2);

// Переносим конус, его вершина в центре сцены

SetTranslateMatrixfmatTranslate, 0.0, -1.0, 0.0);

// Масштабируем конус

SetScaleMatrixfmatScale, 0.25, 1.0, 0.2);

// Матрица трансформаций конуса вычисляется один раз

matCone := MatrixMul(matScale, MatrixMul(matTranslate, matRotate));

// Инициализация матрицы трансформаций сферы

matSphere := IdentityMatrix;

// Переносим сферу по оси Y

matSphere._42 := -0.5;

end;

Я ввел в сцену четыре источника света. Три точечных источника предназначены для освещения стен комнаты, конус и сфера освещаются направленным источником света:

procedure TfrmDSD.SetupLights,

var

LightO : TD3DLight8;

Lightl : TD3DLight8;

Light2 : TD3DLight8;

Light3 : TD3DLight8;

begin

ZeroMemory(@LightO, SizeOf(LightO));

with LightO do begin

Type := D3DLIGHT POINT;

Diffuse.r := 0.4; // Поскольку присутствует три источника,

Diffuse.g := 0.4; // их яркость задается небольшой

Diffuse.b := 0.4;

Specular := Diffuse;

Ambient := Diffuse;

Position := D3DVector(0.5, 0.75, 1.5);

AttenuationO := 1.0;

Attenuationl := 1.0;

Attenuation2 := 0.0;

Range := 2.56; end;

ZeroMemory(@Light1, SizeOf(Light1));

with Lightl do begin

_Type := D3DLIGHT_POINT;

Diffuse.r := 0.4;
