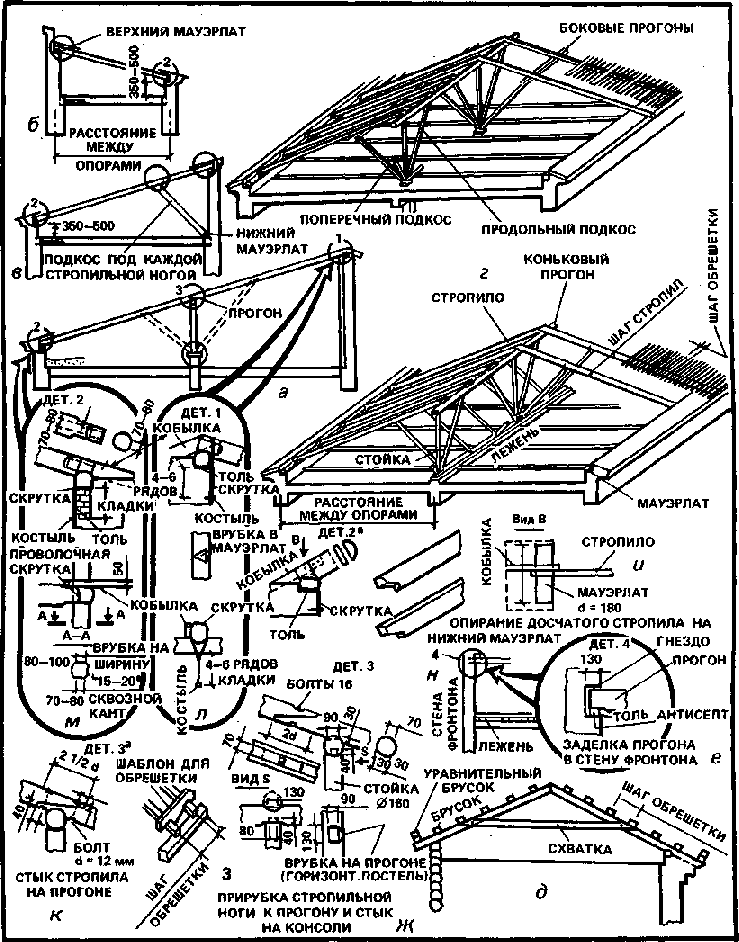

Рис. 8. Основания крыш: а — односкатные наслонные стропила с одним рядом стоек и подкосами жесткости; б — односкатные наслонные стропила без подкоса; в — односкатные наслонные стропила с подкосами; г, д — наслонные стропила двухскатных крыш; е — заделка прогона в стену фронтона; ж — прирубка стропильной ноги к прогону и стык на консоли; з — шаблон для прикрепления брусьев обрешетки к стропилам; и — опора дощатого стропила на нижний мауэрлат; к — стык стропила на прогоне; л — опора стропила на верхний мауэрлат; м — опора стропила на нижний мауэрлат
Верхние грани брусков или жердей обрешетки, после того как будут прибиты к стропилам, должны находиться в одной плоскости. Проверяется это бруском или рейкой длиной 1...2 м, накладываемыми перпендикулярно элементам обрешетки. Возникающие зазоры допускаются в пределах 6...10 мм. Бруски или жерди при закреплении на стропилах располагают параллельно коньку на равном расстоянии друг от друга так, чтобы под каждым стыком рядов черепицы находился элемент обрешетки. Для устранения ошибок проводят пробную укладку черепицы. Это можно делать на ровном участке почвы, «подгоняя» несколько рядов черепицы к параллельно положенным брускам. Шаблоны вырезают (рис. 8 л) после этого. По ним и ведут укладку обрешетки непосредственно на стропилах. Такая укладка позволит разместить целое число рядов черепицы как по уклону, так и по горизонтали кровли.
Самый нижний брусок, жердь или доску у карниза (рис. 8 е) приподнимают над плоскостью всей обрешетки на 25...35 мм. Вызвано это тем, что здесь черепицы своим нижним краем опираются прямо на элемент обрешетки, а не на часть каждой черепицы в ряду. Такой элемент обрешетки называют уравнительным или дополнительным.
Таблица 3 как раз и учитывает, что все последующие ряды, после карнизного, своими нижними частями покрывают верхние части черепиц предыдущего ряда.
Таблица 3. Глиняная и цементно-песчаная черепица
| Тип черепицы | Размеры, мм | Количество на 1 м2, шт. | Масса 1 м2 в насыщенном водой состоянии, кг | |||
|---|---|---|---|---|---|---|
| кроющие/полезные/ | габаритные | |||||
| длина, а | ширина, б | длина, в | ширина, г | |||
| Пазовая штампованная | 310– 8+24 | 190+10– 6 | Не нормируются | 18 | 50 | |
| 333+14– 8 | 190+10– 6 | — | — | — | — | |
| 347+24– 8 | 208+10– 6 | — | — | — | — | |
| Пазовая ленточная | 333 ± 5 | 200 ± 3 | 400 ± 5 | 220 ± 3 | 15 | 50 |
| 333 ± 5 | 180 ± 3 | 400 ± 5 | 200 ± 3 | — | — | |
| 333 ± 5 | 140 ± 3 | 400 ± 5 | 165 ± 3 | — | — | |
| Плоская ленточная | 160 ± 5 | 155 ± 3 | 365 ± 5 | 155 ± 3 | 34 | 65 |
| Волнистая ленточная | 290 ± 5 | 200 ± 3 | 350 ± 5 | 240 ± 3 | — | — |
| S-образная ленточная | 333 ± 5 | 175 ± 3 | 360 ± 5 | 245 ± 3 | — | — |
| Коньковая | 333 ± 5 | Не нормируется | 365 ± 4 | 200 ± 3 | 3 | 6 |
| Желобчатая | – 340 | – 115/140 | 400 | 125/210 | — | 70...80 |
ПРИМЕЧАНИЕ: 1) Масса и количество коньковой черепицы рассчитаны на 1 пог. м конька; 2) масса 1 шт. черепицы 2...2,3 кг; 3) допускается производство и не глиняной черепицы, но ее масса должна быть в указанных пределах на 1 м.
Первые бруски обрешетки от конька крыши по обеим сторонам скатов закрепляют на стропилах так, чтобы верхние края завершающих рядов черепицы не мешали друг другу. Раскладку и закрепление на стропилах остальных брусков ведут от первого у конька. Но следующий брусок после нижнего карнизного располагают так, чтобы самый последний ряд черепиц перекрывал стену на 60...70 мм.
Для стока воды черепичная кровля должна иметь скат под углом не менее 30°. На участках кровель сложной формы (рис. 7) применение черепицы затруднено. Ее заменяют, например, кровельной листовой сталью. Преимущественное распространение получила глиняная черепица.
Минимально допустимые размеры любого вида черепицы следующие: толщина — 8...10 мм, глубина пазов (фальцев) — 5 мм, высота шипов для подвески — 10 мм. В пазовой штампованной черепице (рис. 9 а) на тыльной стороне имеется ушко с отверстием, в ленточной (рис. 9 б) — отверстие находится в средней части ушка. У волнистой ленточной черепицы (рис. 9 г) отверстие диаметром 5 мм делают на расстоянии 5 мм от края.
Перед укладкой на обрешетку черепицу следует отсортировать по форме, цвету, наличию трещин и т.п. Калибром для этого может служить контрольная обрешетка (рис. 10 а). Резко отличные по цвету черепицы обычно отбирают и располагают в обрамляющих скаты местах. Причем для каждого элемента обрамления (карнизы, конек и т.п.) стараются подобрать близкую по цвету, но отличную от рядового покрытия черепицу.

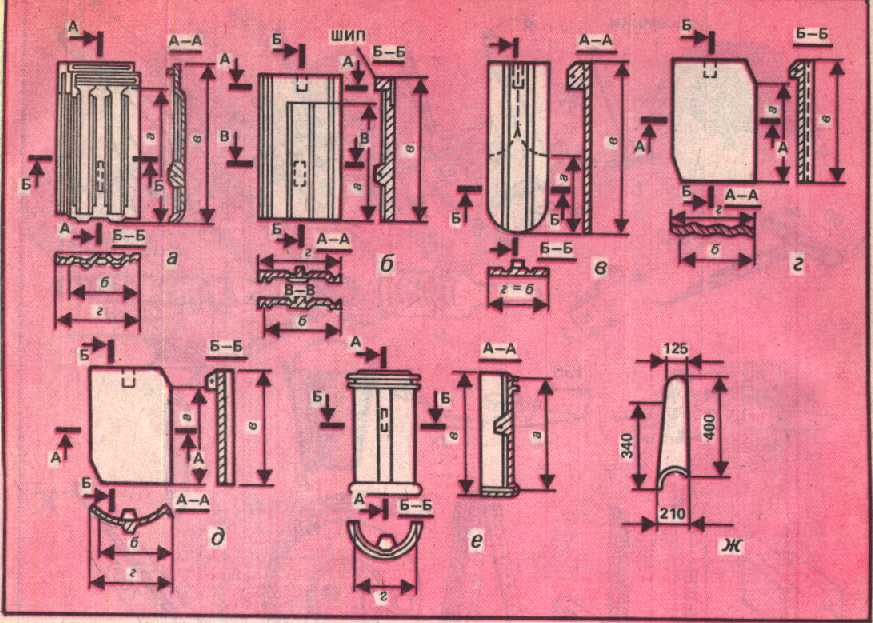

Рис. 9. Глиняная и цементнопесчаная черепица: а — пазовая штампованная; б — пазовая ленточная; в — плоская ленточная; г — волнистая ленточная; д — S-образная ленточная; е — коньковая; ж — желобчатая
Проволоку для привязывания черепицы берут стальную или из цветного металла. Если стальная или медная проволока слишком жестка, то ее отжигают в печи, на костре или над газовой горелкой. Стальную проволоку обычно берут диаметром до 1 мм, медную — до 2 мм, алюминиевую — до 2,5 мм. На контрольной обрешетке замеряют по лежащим черепицам нужную длину одной проволоки, по которой разрезают остальную проволоку.
Здесь удобно применить кусачки, ножницы для кровельных работ или ребро стальной пластины (или уголка) и молоток. Стальную проволоку после крепления черепиц хорошо бы прокрасить масляной краской.
