Итак, чем сложней сигнал или чем больше он насыщен информацией, тем более искусно надо делать «зарубки».

Но за это сочное русское слово, от которого буквально пахнет лесом и смолой, автору влетит! Последнее время стало модным объявлять себя ревнителем единой, согласованной, утвержденной, гостированной… терминологии. Поэтому будем не рубить волну, а модулировать (изменять).

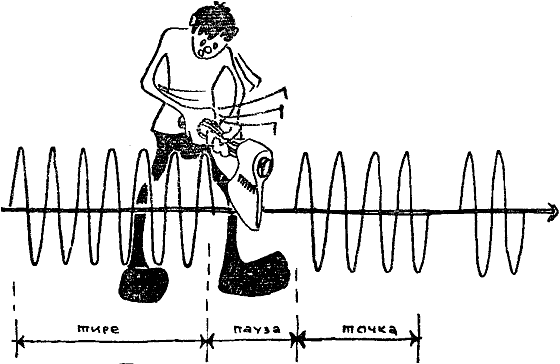

На приведенном рисунке модулируется амплитуда волны, и метод называется амплитудной модуляцией. Если в соответствии с передаваемым сигналом менять частоту волны, то получим частотную модуляцию, при этом амплитуда волны остается неизменной.

Мы уже установили, что любое колебание, любая волна имеют два изображения — временн'oе и частотное. Это напоминает две стороны одной медали.

На предыдущих рисунках показано изменение формы волны во времени при ее модуляции. А что же при этом происходит на второй стороне медали?

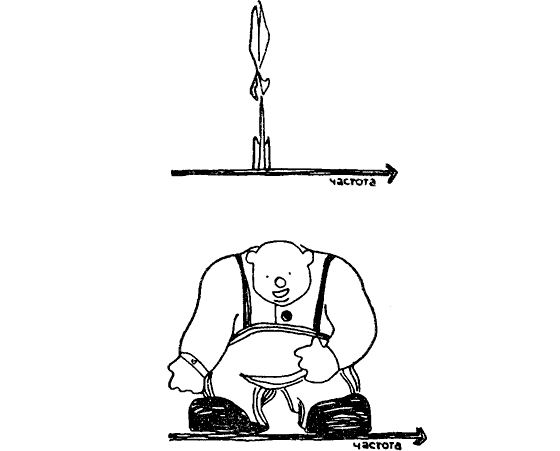

О, частотное изображение волны при модуляции существенно портится! Изображение теряет стройность: из идеала стройности оно превращается в толстяка. И чем большую информацию мы передаем в секунду, тем больше обрастает фигура жиром.

Кстати, синусоидальная волна (или колебание) — предел стройности. Она занимает на шкале частот предельно скромное и предельно экономное место. Если никаких изменений (или модуляции) амплитуды, частоты и фазы во времени не происходит, то теоретически такое колебание должно выглядеть бесконечно тонкой линией на шкале частот. За это его физики любовно называют гармоническим. Но фактически всегда имеются какие-то флюктуации этих параметров, и эта линия выглядит несколько размытой.

Как только мы начнем делать зарубки, простите, модулировать волну, так она начинает агрессию на соседние частотные делянки. Так и должно быть. Ведь сложные модулированные колебания являются не чем иным, как суммой ряда гармонических колебаний с разными частотами, амплитудами и фазами. Эти колебания являются обязательными спутниками несущей частоты или переносчика. Спутники появляются, как только появляется модуляция. Вот они и совершают агрессию.

Любопытно, что эту истину доказал французский математик Жан Фурье задолго до открытия радиоволн. Более того, он разработал простой математический аппарат — знаменитый ряд Фурье, — с помощью которого можно любое модулированное колебание разложить на сумму гармонических. Из этого разложения сразу следует, какой частотный участок будет захвачен при модуляции.

Я не знаю, что делали бы диссертанты и докторанты, если бы не спасительное открытие Жана Фурье. Без преувеличения можно сказать, что почти ни одна диссертация в области технических наук не обходится без его метода: сложные колебания и функции разлагаются на простые, трудные интегралы расчленяют на доступные и т. д.

Совет «попробуйте разложить в ряд Фурье» стал универсальным щитом консультантов, когда нет возможности или желания вникнуть в суть неполучающейся задачи аспиранта.

Итак, чем большую информацию мы хотим взвалить на волну, тем больший частотный коридор надо отвести этой волне. И тем большую полосу частот должен охватывать приемник для приема этой информации.

Или, как образно говорят практики, чем больше информации передается в единицу времени, тем шире должно быть «горло» приемника. А чем шире горло, тем, конечно, и больше всяких помех в него проникает.

Но нам пора от сигналов переходить к системе связи, то есть к совокупности элементов, позволяющих передать информацию из одной точки пространства в другую. В природе и технике мы сталкиваемся с великим разнообразием систем связи.

Казалось бы, что общего между передачей телевидения, танцем пчелы, сообщающей этим способом, куда лететь на сбор меда, импульсами радиолокатора и прерывистым излучением пахучего вещества бабочкой, служащего для привлечения зрелых особей противоположного пола?

Немного отвлекаясь, заметим, что «пробивная сила и дальнобойность» этих нежных ароматических систем связи просто поражает. Зарегистрирован случай, когда за одну ночь возле единственной самки большого ночного павлиньего глаза было поймано 125 самцов. Самка находилась в темной комнате. Самцы по запаху слетались со всей округи и через открытое окно проникали к ней. После того как окна закрыли, кавалеры продолжали проникать через дымоход старой печки.

И меж тем передача информации во всех названных системах связи происходит по одним и тем же общим законам.

Впервые единство процессов управления и передачи информации в технике и в живых организмах было показано в работах Норберта Винера и Клода Шеннона.

Сейчас это почти общеизвестно. А при первом чтении их работ буквально дух захватывало от неожиданно нового и широкого взгляда. Смело перебрасывался мост между техникой и живой природой. И надо было идти по нему в природу и учиться у нее, как хранить, передавать и принимать информацию, как строить адаптивные системы, легко приспосабливающиеся к меняющимся условиям. Это «хождение в природу» наблюдается и сейчас.
