Select arc, circle, line, or <specify vertex>
3. Выберите линию. Программа попросит выбрать вторую:
Select second line:
4. Выберите вторую линию. Появится запрос:
Specify dimension arc line location or [Mtext/Text/Angle]:
5. Разместите размерную линию. Обратите внимание, что значение угла изменяется в зависимости от местоположения указателя мыши.
В итоге чертеж должен выглядеть примерно так, как показано на рис. 5.15.

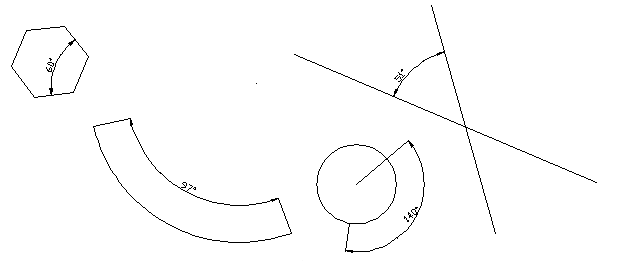

Рис. 5.15. Вставка размера угла между линиями
Кроме того, можно управлять расположением текстового значения угловых размеров вне измеряемого угла: если значение указывается в стороне от угла, для него создается выносная размерная дуга (рис. 5.16).

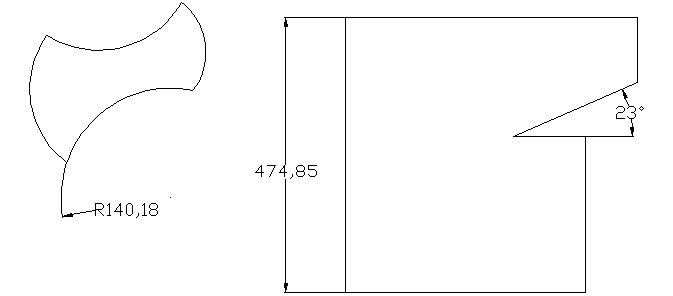

Рис. 5.16. Примеры применения новых возможностей проставления размеров
Базовые и связанные размеры
Базовые и связанные размеры относятся к линейным, которые совместно используют общие выносные линии. Базовый размер также называют размером с базовой линией, так как многие его свойства измеряются относительно общей характерной черты. Связанные размеры называют продленными, так как линейные размеры продлены от одного конца до другого.
Размер с базовой линией
Базовые размеры определяются от выносной линии существующего линейного или углового размера. Каждый базовый размер откладывается от этой выносной линии, и размерные линии располагаются на предопределенном расстоянии. Чтобы создать базовый размер, воспользуйтесь командой DIMBASELINE.
Для работы команде DIMBASELINE требуется существующий линейный или угловой размер. По умолчанию AutoCAD использует первую выносную линию последнего линейного или углового размера в качестве базовой. Если вы хотите взять за основу другую выносную линию, можете нажать клавишу Enter. Если AutoCAD не может найти линию последнего размера, она предложит вам самостоятельно выбрать нужную.
Как только вы определите, какая линия будет использоваться в качестве базовой, появится приглашение выбрать определяющую точку для следующей выносной линии. Команда DIMBASELINE будет продолжать размещать размеры с базовой линией, пока вы не остановите ее выполнение с помощью параметра Undo.
Продленный размер
Продленный размер подобен базовому: для его создания необходим существующий линейный или угловой размер и вы можете разместить множество размерных линий с помощью одной команды. Единственное различие состоит в том, что, в то время как размеры с базовой линией откладываются от общей выносной линии, продленные основываются на последней созданной размерной линии. Результат представляет собой цепочку размеров, в которой каждый отсчитывается относительно предыдущего. Для создания продленных (или цепных) размеров предназначена команда DIMCONTINUE.
После запуска команды DIMCONTINUE AutoCAD разместит размерную линию возле второй выносной линии последнего созданного линейного или углового размера. Если вы хотите продолжить проставление подобных размеров, следует нажать клавишу Enter, чтобы выбрать другую выносную линию. Подобно команде DIMBASELINE, запросы команды DIMCONTINUE будут повторяться, пока вы не закончите ее выполнение. Для завершения работы команды выберите параметр Undo, для указания другой выносной линии в качестве базовой – Select.
Для запуска команды DIMBASELINE с помощью ленты перейдите на вкладку Annotate (Аннотация) в группу Dimensions (Размеры) и нажмите кнопку Baseline (Базовый). Чтобы вызвать команду DIMCONTINUE, щелкните на стрелке рядом с кнопкой Baseline (Базовый) и выберите вариант размера Continue (Продленный).
Рассмотрим процесс создания базовых и цепных размеров.
1. Начертите деталь, как на рис. 5.17.
Рис. 5.17. Исходная деталь
2. Запустите команду DIMLINEAR и проставьте горизонтальный размер возле левого края детали.
3. Запустите команду DIMCONTINUE. AutoCAD протянет размер от предыдущего размера и выдаст запрос об определении начала второй выносной линии:
Specify second extension line origin or [Undo/Select] <Select>:
4. Разместите размеры, как показано на рис. 5.18. Нажмите клавишу Esc, чтобы закончить выполнение команды DIMCONTINUE.
Рис. 5.18. Продленный размер
5. Запустите команду DIMBASELINE. AutoCAD начнет протягивать размерную линию от предыдущей и попросит определить начало второй выносной линии:
Specify a second extension line origin or [Undo/Select] <Select>:
6. Нажмите клавишу Enter для выбора параметра Select. Появится приглашение выбрать базовый размер:
Select base dimension:
