Если вы удалили заданное по умолчанию значение размера, можно вернуть его, набрав символы <>. Программа заменит эти скобки измеренным расстоянием между определяющими точками.
Вы можете использовать такие же скобки и при применении параметра Text. После его выбора AutoCAD отобразит измеренный размер как значение по умолчанию и предложит ввести одну строку текста. Вы можете набрать любой текст, используя скобки <> вместо измеренного расстояния между определяющими точками.
Совет
Для редактирования значения размера вы можете также использовать команду DDEDIT.
Рассмотрим порядок изменения значения размера.
1. Откройте ранее созданный чертеж или постройте объекты, содержащие отрезки прямых линий.
2. Запустите кома нду DIMLINEAR. Появится запрос об определении начала первой выносной линии:
Specify fi rst extension line origin or <select object>:
3. Нажмите клавишу Enter. AutoCAD предложит выбрать объект для проставления размера:
Select object to dimension
4. Выберите линию. Программа создаст на ее концах определяющие точки и выдаст запрос:
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
5. Выберите параметр Mtext. На ленте появится вкладка Multiline Text (Многострочный текст) и будет выделено значение размера, заданного по умолчанию. Удалите этот текст и введите значение 1.00.
6. Щелкните кнопкой мыши за пределами поля ввода, чтобы закрыть редактор. AutoCAD отобразит размер как 1.00.
7. Выберите линию, для которой вы только что проставили размер, чтобы активизировать ее маркеры. Выберите маркер в одной крайней точке и перетащите его в новое место. AutoCAD изменяет длину линии, и размерная линия движется вместе с ней, но значение размера не обновляется.
8. Запустите команду DDEDIT и выделите значение размера 1.00. Удалите значение 1.00 и введите <>. AutoCAD заменяет скобки фактической длиной линии.
9. Выберите линию, чтобы активизировать ее маркеры и возвратить крайнюю точку в ее первоначальное местоположение. AutoCAD изменяет длину линии, и размерная линия движется с ней. Значение размера обновляется, отображая изменения. Чертеж при этом выглядит примерно так, как показано на рис. 5.7.

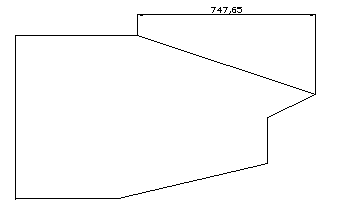

Рис. 5.7. Результат автоматического изменения значения размера
Кроме того, если реальное значение размера не соответствует расстоянию между выносными линиями, вы можете добавить к линейному размеру зигзаг. Зигзагообразные размерные линии обычно используются, если измеряемый объект показан в размерах, которые меньше реальных. Применение этих возможностей представлено на рис. 5.8.
Рис. 5.8. Пример использования зигзагообразных размеров
Создание выровненных размеров
Выровненный размер – другой тип линейного размера. В то время как горизонтальный и вертикальный размеры измеряют расстояния по оси X или Y соответственно, выровненный размер показывает истинное расстояние между любыми двумя точками. Значение размера помещается параллельно прямой линии, соединяющей две определяющие точки.
Для создания выровненных размеров предназначена команда DIMALIGNED. При ее использовании вы можете выбрать две определяющие точки или линию, дугу или круг. Как только вы зададите определяющие точки, станут доступными параметры Mtext, Text и Angle. Их значение идентично значению параметров Mtext, Text и Angle команды DIMLINEAR.
Рассмотрим порядок создания выровненных размеров.
1. Откройте или создайте рисунок, содержащий линию, дугу или окружность.
2. Запустите команду DIMALIGNED. Появится приглашение:
Specify fi rst extension line origin or <select object>:
3. Нажмите клавишу Enter. AutoCAD попросит вас выбрать объект для проставления размера:
Select object to dimension:
4. Выберите линию. AutoCAD разместит определяющие точки в концах отрезка и предложит определить местоположение линии размера:
