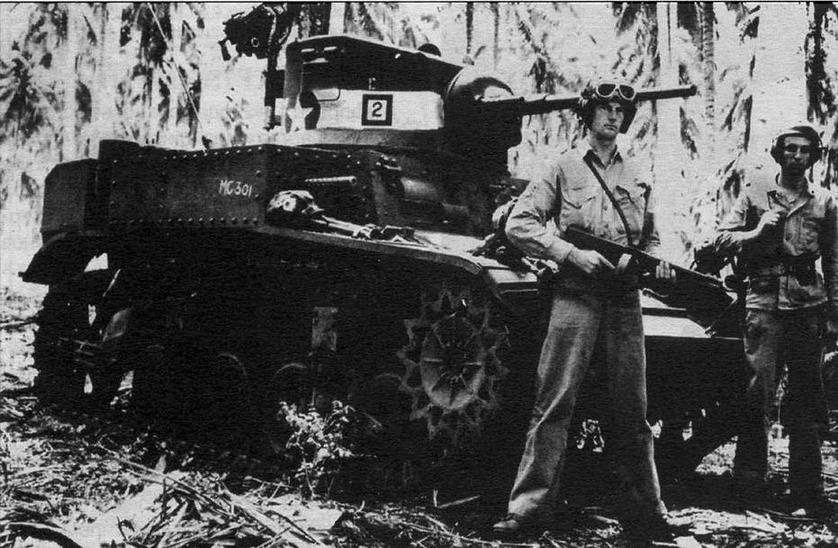

Танк M3А1 (diesel). 1-й танковый батальон морской пехоты, остров Гуадалканал, 1942 год

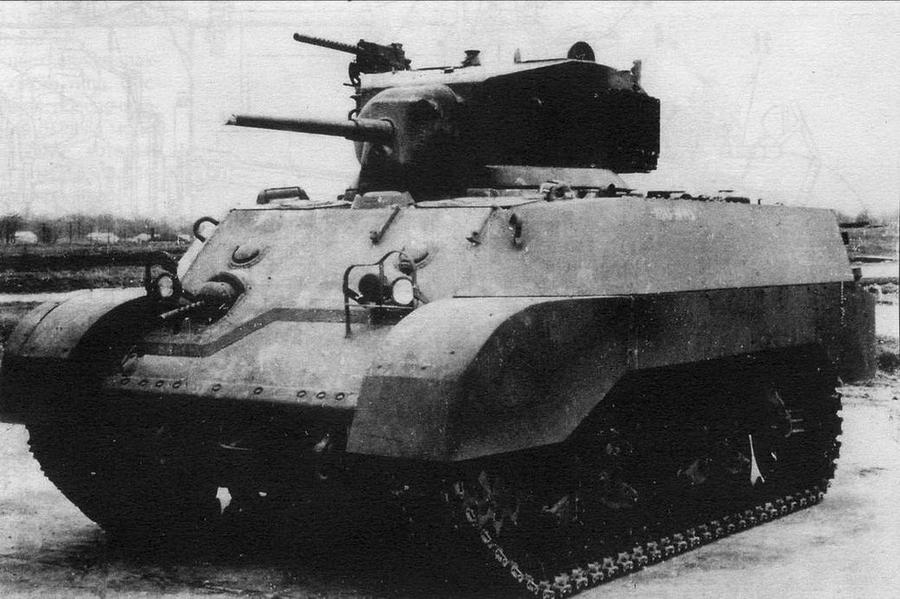

Легкий танк M3A3 на Абердинском полигоне. 1942 год

В апреле 1942 года военные выдали техзадание на разработку улучшенной версии танка M3А1. Одним из главных его недостатков был высокий и короткий корпус, остававшийся практически неизменным с 1935 года. Архаичность этой конструкции давно стала очевидной. Теснота в боевом отделении была неимоверной — механик-водитель и его помощник размещались чуть ли не в ногах у наводчика и заряжающего. Кроме того, весь лобовой лист корпуса занимали откидные крышки люков, что существенно снижало снарядостойкость.

На новой модификации внедрили полностью сварной корпус с лобовым листом, смещенным вперед и расположенным под большим углом наклона. Бортовые листы устанавливались под углом 20° к вертикали. За счет изменения конфигурации лобовой части корпуса удалось сместить вперед места механика-водителя и его помощника и оборудовать для них в крыше корпуса два люка-лаза. Наблюдение за местностью они могли вести с помощью двух перископов, установленных в крышках люков. Бортовые спонсоны ликвидировали, лобовой лист стыковался с бортовыми наклонными скулами. В обитаемом отделении танка стало значительно просторнее. Кроме того, помощник механика-водителя перестал обслуживать рацию, за ним сохранились лишь функции пулеметчика. Рацию же перенесли в башню, а ответственным за поддержание внешней связи стал командир машины.

Увеличилась в объеме и башня — в ней была предусмотрена кормовая ниша, в которой размещалась радиостанция. Два люка, больших, чем прежде, размеров, облегчали посадку экипажа в танк. Для пушки и спаренного пулемета применялась новая литая маск-установка М44. Кронштейн зенитного пулемета сместили вперед, и теперь он располагался посередине правого борта башни. Защищенность обоих бортов повысили за счет размещения на них шпор-грунтозацепов для гусениц. Вместе с тем, отказались от гидропривода поворота башни, вернув ручной механизм. Однако теперь он стал дублированным — маховики поворота башни имелись и у наводчика, и у командира.

За счет увеличившегося забронированного объема боекомплект танка довели до 174 артвыстрелов и 7500 патронов.

Поскольку предполагалось, что большинство M3A3 будут отправлены в Северную Африку, их оборудовали противопылевыми крыльями британского образца.

Масса танка, по сравнению с M3А1, возросла на 2 т. Из-за этого пришлось изменить передаточное отношение коробки передач с 2,41:1 на 2,57:1. В остальном двигатель, трансмиссия и ходовая часть остались такими же, как у М3 и M3А1.

Производство M3A3 фирмой American Саг and Foundry формально началось в сентябре 1942-го. Но до конца года здесь собрали только несколько машин. К массовому выпуску приступили лишь в январе 1943 года, а завершили его в сентябре. За это время заводские цехи покинули 3427 танков M3A3. Причем изготавливался только вариант с бензиновым мотором.

В армию США поступило сравнительно небольшое количество танков M3A3, и использовались они в основном в учебных целях. Уже в апреле 1943-го этот танк был признан "ограниченно стандартным" (limited standard) и производился в основном для экспорта в рамках программы ленд-лиза, прежде всего, в Великобританию, где получил обозначение Stuart V.

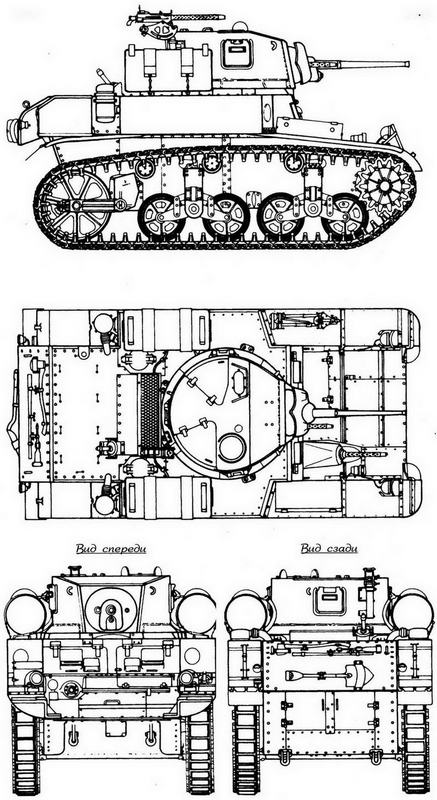

M3А1

После вступления США во Вторую мировую войну в производство вооружения и боевой техники включились фирмы, ранее в этом процессе не участвовавшие. Причем многие из них с довольно оригинальными проектами и разработками. Так, фирма Cadillac — подразделение концерна General Motors — предложила вариант установки в легком танке М3 двух V-образных 8-цилиндровых автомобильных двигателей Cadillac вместо штатного звездообразного авиамотора Continental. Предусматривалось и использование новой автомобильной автоматической коробки передач Cadillac Hydra-Matic.

Первоначальная реакция департамента вооружений на эту инициативу была негативной. Тогда в октябре 1941 года на свой страх и риск фирма переоборудовала серийный М3 (эта машина получила обозначение M3Е2) и отправила его в 800-км пробег со своего завода в Детройте до Абердинского полигона в штате Мэриленд. В результате танк был принят на вооружение под обозначением М4 (М4 Light Tank). Впрочем, этот индекс просуществовал недолго, да и танк серийно не производился.

В серию пошла совсем другая машина, со сварным корпусом, разработанным в соответствии с требованиями департамента вооружений. Полностью изменилась носовая часть, получившая сплошной наклонный лобовой лист (в отличие от M3A3 — без скул), с шаровой установкой курсового пулемета. Бортовые листы корпуса располагались вертикально. Башня и ходовая часть остались такими же, как у M3А1.

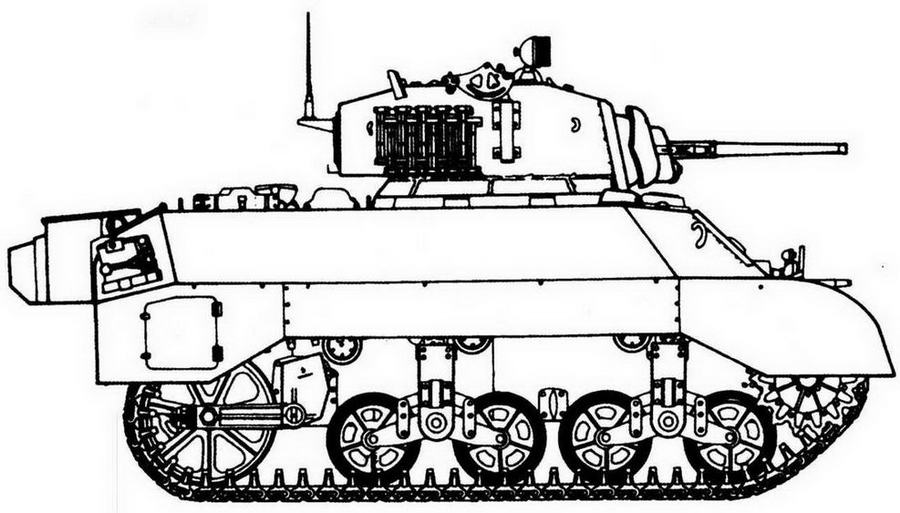

М3А3

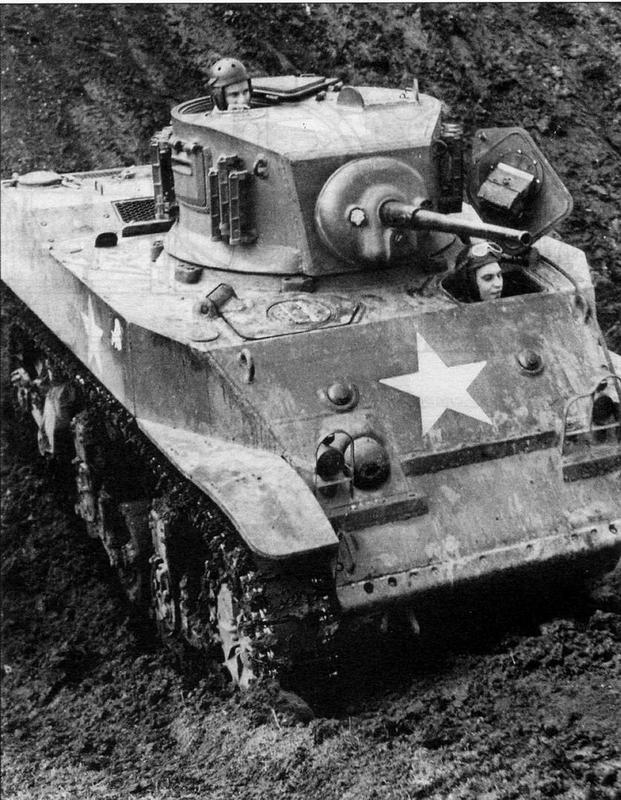

Легкий танк М5 во время испытаний в Великобритании. Март 1943 года

Основные изменения затронули двигатель и трансмиссию. На танке под некоторым углом к его оси были установлены два 8-цилиндровых V-образных карбюраторных двигателя жидкостного охлаждения Cadillac V-8 серии 42. Общая мощность силового блока составляла 220 л.с. при 4000 об/мин.

Крутящий момент от двигателей передавался через гидромуфты, автоматические коробки передач с гидравлическим управлением и карданные валы к двухступенчатому планетарному редуктору (демультипликатору), в котором соединялись потоки мощности от обоих двигателей. Далее крутящий момент через механизм поворота, которым служил двойной дифференциал, передавался на бортовые передачи.
