Бронирование, мм:
лоб корпуса
101,2
101,2
101,2
101,2
борт корпуса
76
76
76
76
башня
101,2 (маска— 115)
127-101,2 (маска —203)
101,2-76(маска— 115)
101,2-76(маска — 115)
Двигатель
Ford GAF, V-8, карбюраторный жидкостного охлаждения
Ford GAF, V-8, карбюраторный жидкостного охлаждения
Continental AVDS-1790-5А, V-12, карбюраторный воздушного охлаждения
Continental AV-1790-5В, V-12, карбюраторный воздушного охлаждения
Мощность, л.с.
500
500
810
810
Трансмиссия
гидромеханическая
гидромеханическая
Allison CD-850-4
Allison CD-850-4
Скорость макс., км/ч
48
48
48,3
48
Запас хода, км
161
161
128,7
130
Преодолеваемые препятствия:
высота стенки, м
0,914
0,914
0,91
0,914
глубина брода.
1,219
1,219
1,2
1,219
ширина рва, м
2,59
2,59
2,59
2,59
В выпуске использованы фотографии из коллекции М. Барятинского, а также заимствованные из книг Pershing/Patton in action (In action) и Armor in Korea издательства Squadron/Signal Publications inc., а также книги Tank Warfare in Korea 1950—53 (Tank in Korea) издательства Concord Publications Company.
Чертежи и рисунки выполнены В.Мальгиновым и И.Чегис, а также заимствованы из книги Pershing/Patton in action и журнала Steel Masters.
Следующий номер «Бронеколлекции»: монография «Пехотный танк «Черчилль»

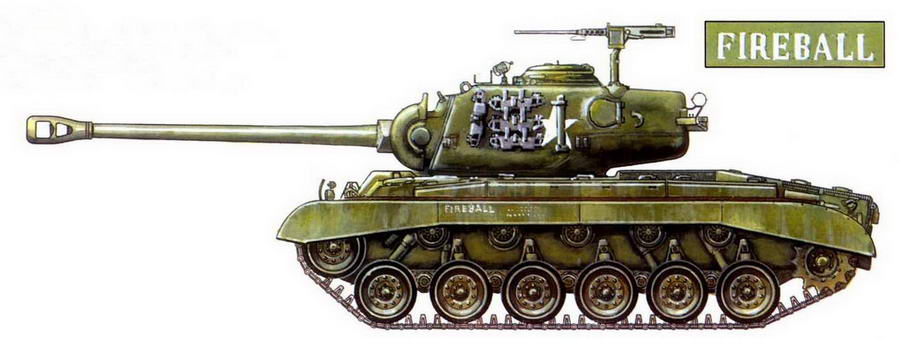

Тяжелый танк Т26ЕЗ.
Рота F, 33-й танковый полк 3-й танковой дивизии. Это первый «Першинг», потерянный в бою. Он был подбит 26 февраля 1945 года выстрелом немецкого тяжелого танка «Тигр»
Средний танк М26.
Рота А, 1-й танковый батальон 1-й бригады морской пехоты. Корея, август 1950 г.

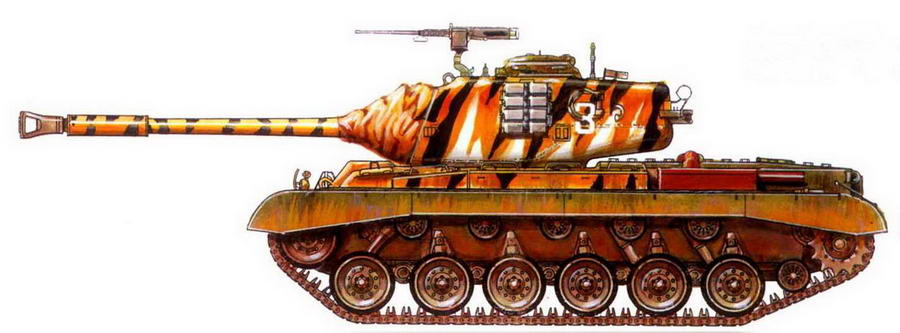

Средний танк М46.
Рота С, 6-й танковый батальон. Корея, февраль 1951 г.
Средний танк М46.
64-й танковый батальон 3-й пехотной дивизии. Корея, февраль 1953 г.

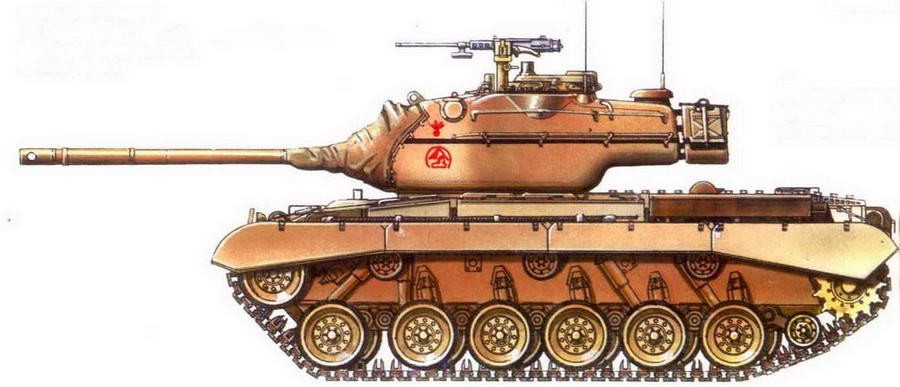

Средний танк М47.
8-й драгунский полк французской армии. Операция «Мушкетер», Египет, 1956 г.
Эмблема части
Эмблема операции — Сфинкс на фоне пирамиды

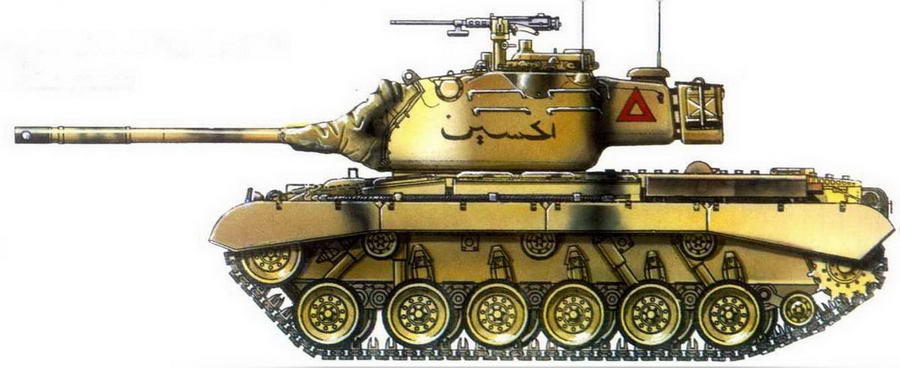

Средний танк М47.
4-й танковый полк 40-й иорданской танковой бригады, 1967 г. На борту машины черной краской нанесено ее название — «Аль-Хуссейн»
