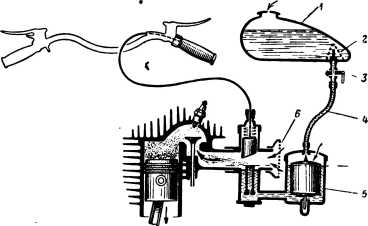

Для обеспечения плавного перехода с холостого хода на режим работы средних нагрузок в канале холостого хода выполняют два отверстия, соединяющих топливный канал с камерой смешения карбюратора. Одно из этих отверстий расположено за кромкой дроссельного золотника, а другое перед кромкой. Во время работы двигателя на холостом ходу давление воздуха над отверстием, расположенным перед кромкой дроссельного золотника, равно атмосферному и скорость воздуха незначительна. Поэтому внешний воздух поступает через это отверстие и понижает разрежение, передаваемое в канал холостого хода через отверстие, расположенное за кромкой дроссельного золотника. При таком устройстве сечение жиклера должно быть несколько увеличено — только в этом случае можно избежать значительного уменьшения подачи горючего из-за снижения разрежения в каналах холостого хода. По мере открытия дроссельного золотника скорость воздуха и разрежение над отверстием, расположенным перед кромкой дроссельного золотника, увеличиваются и горючее из каналов холостого хода начинает поступать в камеру смешения через оба отверстия.

Таким образом, через отверстие, расположенное перед кромкой Дроссельного золотника, происходит не подсос воздуха в канал холостого хода, а истечение горючего в камеру смешения. При этом по мере открытия дроссельного золотника одновременно увеличивается подача горючего и воздуха, что обеспечивает получение смеси необходимого состава, а следовательно, устойчивую работу двигателя при переходе с холостого хода на средние нагрузки. С целью изменения состава смеси в зависимости от режима работы двигателя на средних и полных нагрузках в мотоциклетных карбюраторах применяются главные дозирующие устройства.

Главные дозирующие устройства включают распылитель, жиклер и иглу.

В зависимости от способа изменения расхода горючего в стенках распылителя иногда выполняются отверстия, через которые в него поступает воздух.

Для изменения состава смеси в зависимости от режима работы двигателя на средних и полных нагрузках в мотоциклетных карбюраторах применяются два способа, при помощи которых осуществляется торможение горючего, вытекающего через жиклер: механическое торможение и торможение воздухом (воздушное торможение). Часто в мотоциклетных карбюраторах применяются оба способа одновременно.

На рис. 67 показана схема карбюратора с механическим торможением горючего.

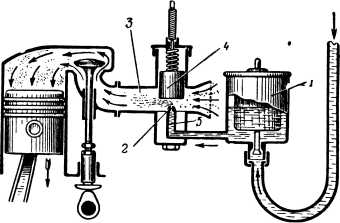

Рис. 67. Схема карбюратора с механическим торможением горючего: 1 — поплавковая камера; 2 — жиклер; 3 — распылитель; 4 — смесительная камера; 5 — трос управления дроссельным золотником; 6 — дроссельный золотник; 7 — игла золотника.

При полностью закрытом дроссельном золотнике, когда двигатель работает на холостом ходу, разрежение над распылителем ничтожно. При открывании дроссельного золотника 6 разрежение над распылителем 3 начинает увеличиваться и горючее из поплавковой камеры поступает через жиклер 2 в узкий кольцевой зазор между иглой 7 и стенками распылителя.

Таким образом, горючее проходит в распылителе через два последовательно расположенных отверстия — жиклер и кольцевой зазор между конической частью иглы и стенками распылителя.

До момента выхода из распылителя цилиндрической части иглы, закрепленной в дроссельном золотнике, карбюратор обогащает смесь.

При дальнейшем открытии дроссельного золотника сечение отверстия для прохода воздуха между стенками камеры смешения и дроссельным золотником резко увеличивается, а скорость воздуха, а следовательно, и разрежение уменьшаются одновременно с увеличением количества поступающего в цилиндр воздуха. В результате этого смесь обедняется.

Чтобы при открывании дроссельного золотника не происходило обеднения смеси за счет падения разрежения, в конструкции карбюратора предусмотрено одновременное открытие дроссельного золотника и иглы. При этом коническая часть иглы выходит из распылителя. Таким образом, кольцевой зазор между верхними кромками распылителя и иглой увеличивается. В этом случае горючее поступает последовательно через жиклер и увеличенный кольцевой зазор.

По мере дальнейшего открытия дроссельного золотника, когда форма проходного отверстия, образованного дроссельным золотником и стенками камеры сгорания, приближается к круглой, проходное отверстие увеличивается медленнее, чем кольцевой зазор. Вследствие этого горючая смесь при открытии дроссельного золотника обогащается и двигатель работает при мощностном составе смеси.

При неизменном положении дроссельного золотника, а следовательно, и при неизменном положении иглы подобные карбюраторы в случае увеличения оборотов коленчатого вала двигателя обогащают смесь. Поэтому карбюраторы с механическим торможением применяются на мотоциклах с двигателями небольшой мощности, которые во время движения работают с большой нагрузкой при мало изменяющемся числе оборотов коленчатого вала.

Воздушное торможение горючего применяется на карбюраторах с дросселем, выполненным в виде заслонки, расположенной за диффузором, в котором находится распылитель.

Схема карбюратора с воздушным торможением горючего показана на рис. 68.

Рис. 68. Схема карбюратора с воздушным торможением горючего: 1 — поплавковая камера; 2 — жиклер; 3 — распылитель; 4 — смесительная камера; 5 — трос управления дроссельным золотником; 6 — дроссельная заслонка; 7 — канал тормозного воздуха.

Принцип работы такого карбюратора основан на том, что при открывании дроссельного золотника или при увеличении оборотов коленчатого вала двигателя скорость воздуха и разрежение в диффузоре растут. Воздух, проходящий по каналу 7 в распылитель, уменьшает разрежение у жиклера и, снижая таким образом расход горючего, сохраняет неизменным состав смеси.
