Температура в конце сжатия может быть в пределах 350–400 °C, а конечное давление в цилиндре двигателя при степени сжатия 5–8 достигает 8—12 кг/см2.

В конце такта сжатия происходит зажигание рабочей смеси. Однако еще до конца такта сжатия давление в цилиндре повышается в основном за счет продолжающегося сжатия рабочей смеси. За этот период сгорает с малой скоростью некоторое очень небольшое количество рабочей смеси около электродов свечи.

Работа, затрачиваемая на сжатие рабочей смеси, увеличивается по мере перемещения поршня к верхней мертвой точке. В каждый отдельный момент сила, действующая на поршень по направлению от нижней мертвой точки к верхней, будет равна произведению разности давлений над поршнем и под поршнем в этот момент на площадь днища поршня. Эта сила противодействует перемещению, поршня к верхней мертвой точке и на ее преодоление затрачивается энергия, запасенная маховиком во время предыдущего рабочего цикла.

В такте расширения происходит сгорание рабочей смеси в течение 0,002—0,003 секунды, причем горение распространяется со скоростью 20–40 м в секунду.

На рис. 7 показано изменение давления в цилиндре двигателя в процессе такта расширения.

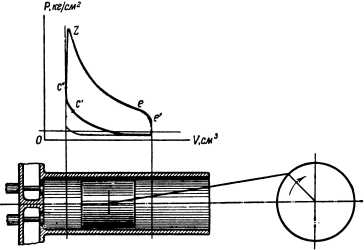

Рис. 7. Процесс расширения четырехтактного двигателя: с" — конец такта сжатия; е — начало открытия выпускного клапана; c' — конец расширения, Z — конец видимого горения.

В начале такта расширения начинается быстрое сгорание рабочей смеси и резкое повышение давления в цилиндре до конца видимого горения (точка Z). В этом случае давление в цилиндре двигателя возрастет от 8—12 кг/см2 до 30–40 кг/см2 при температуре газов 2200–2400 °C.

При нормально работающем двигателе давление газов в цилиндре двигателя достигнет максимальной величины в момент, когда коленчатый вал двигателя повернется на 15–20° после верхней мертвой точки. За точкой Z горение в цилиндре двигателя продолжится, но вследствие быстрого перемещения поршня к нижней мертвой точке объем газов резко увеличится и при этом горючее будет догорать с замедленной скоростью.

Обычно за 30–80° до нижней мертвой точки открывается выпускной клапан. В момент открытия выпускного клапана давление в цилиндре двигателя достигает 4–5 кг/см2. Благодаря раннему открытию выпускного клапана уже в начале его открытия до 75 % продуктов сгорания выбрасывается из цилиндра двигателя под действием давления газов. В конце расширения давление газов в цилиндре падает до 1,2–1,4 кг/см2, а температура понижается до 1000–1100 °C. Отметим, что поршень при своем движении от нижней мертвой точки к верхней в такте выпуска испытывает небольшое давление газов. Таким образом, раннее открытие выпускного клапана необходимо для более быстрого освобождения цилиндров от горячих отработавших газов и для облегчения работы поршня по выталкиванию их из цилиндров в такте выпуска.

Возникающая в цилиндре двигателя сила давления, образующаяся в результате расширения газов, производит полезную работу, перемещая поршень от верхней мертвой точки к нижней. В каждый отдельный момент сила, действующая на поршень по направлению от верхней мертвой точки к — нижней, будет равна произведению разности давлений под поршнем и над поршнем на площадь днища поршня.

После такта расширения поршень начинает перемещаться от нижней мертвой точки к верхней, выталкивая из цилиндра отработавшие газы.

На рис. 8 показано изменение давления в цилиндре двигателя в такте выпуска.

Рис. 8. Процесс выпуска четырехтактного двигателя: а — начало такта сжатия; а' — точка, соответствующая давлению в 1 кг/см2; r — конец такта выпуска, c" — конец такта сжатия; Z — конец видимого сгорания; е" — конец расширения.

Величина давления в цилиндре двигателя изменяется по кривой от 1,3–1,5 кг/см2 в точке е" до 1,15—1,2 кг/см2 в точке r. Отработавшие газы выталкиваются из цилиндра поршнем за счет использования энергии, запасенной в маховике во время такта расширения.

При подходе поршня к верхней мертвой точке скорость поршня уменьшается. В это время отработавшие газы по инерции продолжают с большой скоростью уходить в выпускную трубу. Это явление используется для улучшения очистки цилиндров, и поэтому выпускной клапан закрывается после того, как поршень начал двигаться от верхней мертвой точки к нижней.

Так как впускной клапан открывается за 10–70° до верхней мертвой точки, а выпускной закрывается после верхней мертвой точки, то происходит перекрытие клапанов, при котором и впускной и выпускной клапаны одновременно открыты. В этот период свежая горючая смесь поступает в цилиндры.

При перемещении поршня от нижней мертвой точки к верхней на него действует сила, величина которой в каждый отдельный момент равна произведению разности давлений над поршнем и под поршнем на площадь днища поршня.

Диаграмма, на которой показано изменение давления в цилиндре двигателя за время рабочего цикла, называется индикаторной диаграммой, так как это изменение давления записывается особым прибором — индикатором.

Рассмотрим порознь изменение давления на тактах впуска и выпуска (рис. 9) и на тактах сжатия и расширения.
