Места установки светильников определяют следующим образом. Если в помещении устанавливают один светильник, то размечают две диагональные линии на полу помещения. Отмечают точку пересечения диагоналей и переносят ее с пола на потолок с помощью шеста, к которому прикреплен отвес. Верхний конец шеста устанавливают на потолке таким образом, чтобы он находился точно в точке пересечения диагоналей, отмеченной на полу (рис. 27).

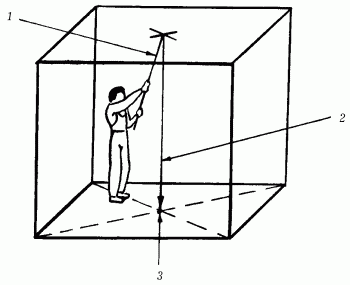

Рис. 27. Разметка мест установки светильников: 1 – шест; 2 – отвес; 3 – точка пересечения диагоналей.

Если в помещении необходимо установить два светильника, то поступают следующим образом. Размечают осевую линию по центру вдоль помещения и на ней отмечают точки, расположенные на расстоянии В: 4 от поперечных стен, где

В – длина помещения. Эти две точки, полученные на полу, переносят на потолок с помощью шеста с отвесом.

Следующий этап подготовительной стадии электромонтажных работ – заготовительный, включающий сбор и подготовку необходимых для работы проводов, кабелей, электродеталей.

Прежде всего это раскрой проводов и кабелей: их нарезают отрезками, длина которых в идеале должна быть равна расстоянию между разветвительными коробками и разветвительной коробкой и потребителем электрического тока (розетка, выключатель, светильник). К чистой длине каждого отрезка добавляют по 10–15 см для осуществления соединения проводов между собой и подсоединения к контактам электродеталей. (Если длина отдельного участка электропроводки, например от одной разветвительной коробки до другой, превышает длину имеющегося провода и отрезок приходится составлять из 2–3 кусков, то места их соединений между собой помещают в специально установленные соединительные коробки.)

Этот этап предполагает также раскрой и установку трубок, по которым провода будут проходить сквозь стены.

На этом этапе производят пробивку бороздок под скрытую электропроводку, гнездовых (глухих) отверстий для установки разветвительных коробок (а при необходимости и соединительных), коробок под выключатели и розетки, сквозных отверстий в стенах для прокладки проводов из комнаты в комнату и сквозных отверстий в потолке для крепления крюков для навешивания потолочных светильников.

Несмотря на кажущуюся простоту, это довольно трудоемкая операция. При выборе способа получения гнезд и отверстий в бетонных основаниях следует обратить внимание не только на марку бетона, но и на род инертного наполнителя. Бетоны с наполнителем из кирпича или известняка можно просверлить. Если же наполнителем служит гранит или песчаник (в шлакобетоне), то сделать это чрезвычайно трудно.

Для получения гнезд и отверстий применяют рабочие инструменты, оснащенные пластинками из твердого сплава, например сверла, коронки с набором комплектующих деталей, шлямбуры, бурики, пробойники. Для сверления отверстий под дюбеля используют сверла диаметром 5–8 мм, для устройства проходов – сверла диаметром 20 и 25 мм, коронки диаметром 78 и 108 мм. Шлямбуры могут быть пяти размеров (от 16 до 26 мм), бурики – шести размеров (от 18 до 30 мм).

С бетоном с наполнителем из гранитного щебня или гальки (он обладает высокой твердостью) проще всего справиться перфоратором – ручной электрической машинкой ударно-вращательного действия.

В кирпичных и бетонных основаниях гнезда пробивают оправкой типа ОПКМУ с пробойником. Полиэтиленовый чехол оправки имеет стопорный винт для удержания пробойника в оправке.

Для пробивки гнезд диаметром 5,8 и 7,8 мм применяют ручные пробойники соответственно ПО-1У1 и ПО-2У1, которыми делают отверстия под дюбеля.

Вместо специальных оправок с пробойниками можно использовать отрезок круглой стали диаметром 18–20 мм с высверленным с одного конца гнездом, в которое вставляют хвостовую часть сверла с твердосплавным наконечником. Чтобы удержать сверло в оправке, сбоку от нее, напротив середины гнезда, высверливают отверстие, нарезают резьбу и вкручивают стопорный винт.

Отверстия и гнезда высверливают электродрелью, имеющей двойную изоляцию (наличие двойной изоляции обозначается на корпусе прибора знаком).

Сверла должны быть с твердосплавными пластинками, их размер должен подбираться с учетом глубины прокладывания проводов.

Выборку гнезд в гипсовых перегородках и кирпичных стенах для прокладки проводов при скрытой проводке выполняют механизмом выборки борозд типа МВБ-2МУ1, позволяющим производить борозды шириной 8 мм и глубиной 20 мм. Приводится в действие этот механизм при помощи электродрели типа ИЭ-1022А.

Выборку борозд в оштукатуренных поверхностях, гипсолитовых и кирпичных стенах выполняют насадками-бороздоделами к электродрели ИЭ-1032. Вместо насадок-бороздоделов можно использовать электродрель и металлический круг-вулканит диаметром 50–100 мм (рис. 28). Для обеспечения электробезопасности электродрель должна иметь двойную изоляцию, если ее нет, то включать электродрель в сеть напряжением 220 В следует только через аппарат защитного отключения (АЗО), например, типа УЗО 010.2.01ОПУХЛ2.
