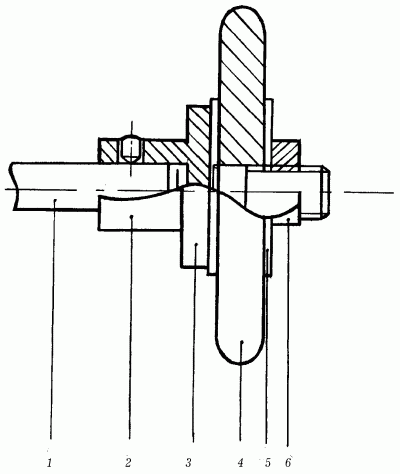

Рис. 28. Устройство для выборки борозд в гипсовых перегородках кирпичных стен: 1 – вал электродрели; 2 – корпус насадки бороздодела; 3 – буртик; 4 – прокладки из наждачной бумаги; 5 – круг-вулканит; 6 – гайка.

В тех случаях, когда линию открытой электропроводки необходимо защитить от воздействия агрессивной окружающей среды (сырость, взрывоопасные газовые смеси, химически активные газы) или от механических повреждений, провода прокладывают в стальных, пластмассовых (полиэтиленовых, полипропиленовых, винипластовых) трубах или металлических гибких рукавах. Их разметку и раскрой производят в рамках все того же заготовительного этапа. Диаметр труб выбирают в зависимости от количества и диаметра проводов конкретной электрической линии.

При подготовке стальных труб их осматривают, отбраковывают мятые, изогнутые выправляют; затем их очищают от ржавчины, грязи и окрашивают (и снаружи, и внутри). Раскрой производят ножовкой по металлу (место распила обязательно обрабатывают напильниками, иначе заусенцы могут повредить изоляцию проводов).

Применение пластмассовых труб возможно только при температуре окружающей среды не более 60° С. Поскольку пластмасса легко гнется, то при сборке трубу можно не соединять в местах поворотов трассы, а предварительно изогнуть, разогрев до температуры 100–130 °C.

Крепежные работы выполняют несколькими способами. Когда закрепление необходимо провести быстро, применяют алебастровые растворы. Время схватывания алебастрового раствора можно регулировать, добавляя в воду при его приготовлении замедлитель или ускоритель схватывания.

Применяют и цементные растворы – тогда время закрепления увеличивается, так как схватывание некоторых марок цемента наступает через 12 часов. В сырых и особо сырых помещениях крепление с помощью цементного раствора дает наилучшие результаты.

Перспективным способом по сравнению с другими является приклеивание элементов сетей к строительным основаниям клеями из полимерных материалов. Этот способ позволяет отказаться от дыропробивных работ, строительно-монтажных пистолетов.

При монтаже электропроводок проводами марок АПРВ, ПРВ, АПН, ППВ, АППВ, кабелей ВРГ, АВРГ, НРГ, АНРГ сечением токопроводящих жил до 16 мм2 и полос заземления рекомендуется использовать клей марки БМК-5К. Он включает 180 частей (по массе) смолы БМК-5, 420 частей ацетона и 400 частей каолина.

Для прикрепления крепежных деталей используется также специальный клей КНЭ-2/60 (кумарно-аниритовый электротехнический). Он обладает хорошей способностью прилипания к металлическим, бетонным, кирпичным, керамическим, деревянным, пластмассовым (кроме полиэтиленовых и фторопластовых) основаниям, имеет высокую ударную прочность, холодостойкость и стойкость к резким перепадам температур (от –20 до 20 °C). Поверхности должны быть очищены от побелки и краски. Клей наносят шпателем на склеиваемые поверхности с таким расчетом, чтобы общий клеевой слой был не более 1 мм. После выдержки (1–3 минуты) поверхности склеивают.

Широко применяется в электромонтажной практике крепление распорными дюбелями. Наиболее распространены пластмассовые и стальные дюбели с распорной гайкой. Промышленность выпускает пластмассовые дюбели типов У656УЗ—У678УЗ.

Для крепления проводов, труб и кабелей к строительным основаниям и конструкциям применяют скобы К142У2–К145У2 и К729У2–К.731У2. Они применяются для крепления одного провода или кабеля диаметром 27–48 мм для скоб К142У2–К145У2 и диаметром 12–20 мм для скоб К729У2–К731У2. Скобы могут быть с двумя или одной лапками.

Для крепления проводов и кабелей к строительным основаниям используют полоски и пряжки. Полоски выпускаются длиной 120 мм (тип К404УХЛ2) и 180 мм (тип К405УХЛ2).

Для крепления пучков проводов к различным конструкциям используют полоски-пряжки. Выпускают полоски-пряжки длиной 110 мм (тип К395УХЛ2), 90 мм (тип К396УХЛ2), 70 мм (тип К397УХЛ2), 50 мм (К398УХЛ2).

Вместо них можно использовать полоски из оцинкованного железа (консервной банки) или тонкого листового алюминия. Для закрепления проводов и кабелей с помощью таких полосок концы их следует зафальцевать.

Для крепления проводов и кабелей сечением до 6 мм2 применяют пружинящие скобы. Они используются при открытых электропроводках.

Для крепления проводов к строительным конструкциям при монтаже открытых электропроводок применяют трубные клицы.

Для крепления проводов открытой внутренней проводки применяют пластмассовые или фарфоровые ролики.

Провода привязывают к роликам мягкой стальной оцинкованной проволокой диаметром 0,6–0,8 мм. В местах крепления к роликам провод обматывают изоляционной лентой.
