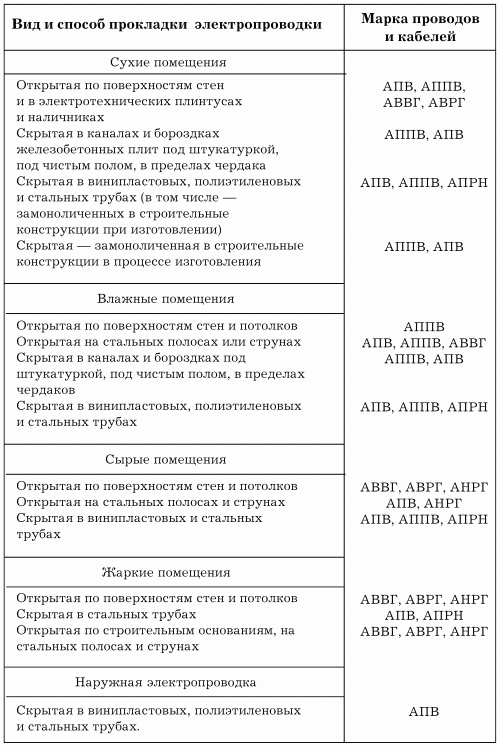

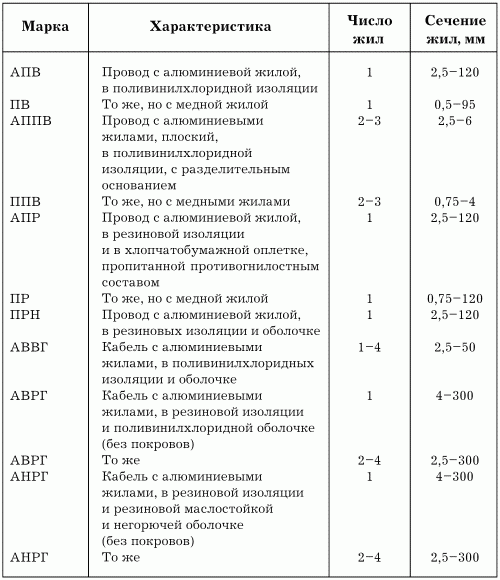

Чтобы выбрать марку провода или кабеля для конкретных целей, можно пользоваться данными не только табл. 2, 3, но и табл. 5.

Среди рекомендуемых материалов для прокладки электропроводки шнуры не значатся не случайно – у них назначение другое: шнуры используют в основном для подключения к сети бытовых электроприборов.

Шнуры, так же как провода и кабели, имеют свою маркировку, в которой на первом месте стоит заглавная буква Ш (шнур), остальные буквенные символы характеризуют материал изоляции и дополнительные сведения и имеют значения, аналогичные значениям буквенных символов в маркировке проводов и кабелей.

В настоящее время заводы-изготовители бытовой электротехники устанавливают на свои изделия в основном шнуры марок ШВ-1, ШВ-2 и ШВВП, поливинилхлоридная изоляция которых опрессована в неразборную вилку. Нагревательные электроприборы (утюги, плитки) оснащают шнурами с резиновой изоляцией марок ШРС и ШТР. Для питания электрическим током легких светильников используют шнуры марки ШПС, которые одновременно выполняют роль несущей конструкции, поэтому оснащены специальной грузонесущей оболочкой.

Теперь о том, как правильно подобрать провода и кабели для прокладки электропроводки по величине сечения жил исходя из конкретных условий: максимального значения силы тока, нагревающего изоляцию; механических нагрузок на провод, в том числе в контактных зажимах концевых устройств электропроводки. Дело в том, что рабочая температура проводов и шнуров не должна превышать 65 °C, если их оболочка резиновая, и 70 °C, если оболочка пластмассовая (величины температур даны с учетом температуры окружающего воздуха, то есть если комнатная температура равна 20 °C, то допустимый перегрев изоляции – 45 и 50 °C соответственно).

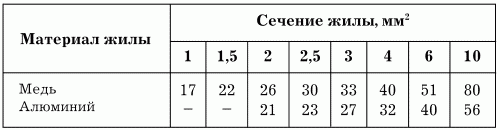

Таким образом, между величинами сечения жил проводов (кабелей) и током, проходящим по ним, имеется прямая связь (табл. 6), которую необходимо принимать в расчет при построении схемы и непосредственно при прокладке электропроводки.

Следует отметить, что данные табл. 6 приемлемы, если электропроводка открытая. Если же производится монтаж скрытой проводки, да еще из нескольких проводов в одном канале (трубе), то значение допустимого тока в них должно быть уменьшено на 10–20 %. Такая поправка принимается на том основании, что в этом случае провода будут нагревать друг друга. Кроме того, в условиях скрытой проводки охлаждение гораздо хуже.

Что же касается зависимости допустимого тока, проходящего по шнурам, то здесь за основу следует взять следующие соотношения (сечение жилы (мм2): допустимое значение силы тока (А): 0,35: 7; 0,5: 10; 0,7: 14; 1: 22; 1,5: 26 и 2: 31.

Сечение жилы (не путать с площадью поперечного разреза) определяется по формуле:

S = 0,78d2,

где S – сечение жилы в мм2,

d – диаметр жилы в мм.

Диаметр жилы проще всего измерить штангенциркулем (точность измерения достаточно высока – до 0,1 мм, поэтому возможной незначительной ошибкой можно пренебречь). Если же данного измерительного инструмента под руками не оказалось, то для измерения диаметра жилы можно воспользоваться таким нехитрым способом: небольшой отрезок очищенной от изоляции жилы намотать на толстый гвоздь, отвертку или любой другой стержень и крепко сжать витки провода; полученную спираль измерить слесарной линейкой (с ценой деления 0,5 мм) и эту длину разделить на количество витков. Но такой способ измерения дает уже большую погрешность.

Для определения сечения многожильного провода или кабеля достаточно рассчитать сечение одной жилы и полученную величину умножить на число жил.

Сечение жил при малых токах, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Оно не должно быть меньше 2 мм2 для алюминиевой жилы и 1 мм2 для медной жилы. Если открытая проводка внутри помещения выполнена на роликах, сечение алюминиевой жилы не должно быть меньше 2,5 мм2.

Провода, кабели и шнуры – главный элемент любой электропроводки, к которому полагаются всевозможные дополнения: различные электродетали или электроустановочные устройства. К ним относятся выключатели и переключатели, электрические соединители (розетки и вилки) и зажимы, патроны для ламп и стартеров, различного типа предохранители.

По способу монтажа выключатели классифицируют на выключатели для открытой и скрытой установки. Кроме того, существует деление выключателей на одноклавишные, сдвоенные и строенные (рис. 7).

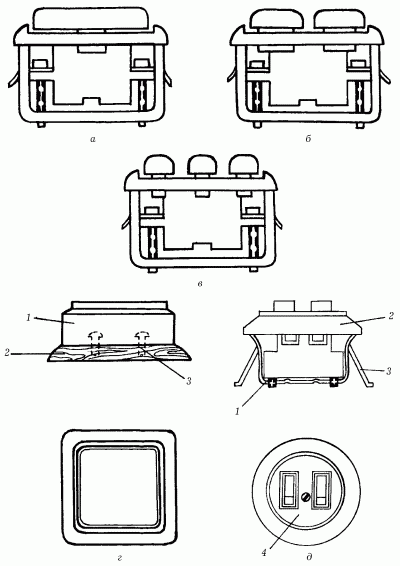

Рис. 7. Типы выключателей: а – одноклавишный; б – сдвоенный; в – строенный; г – для открытой установки: 1 – корпус выключателя; 2 – подрозетник; 3 – шурупы; д – для скрытой установки: 1 – стальная или пластмассовая коробка; 2 – корпус выключателя; 3 – распорные лапки; 4 – винт.

Выключатели для открытой установки монтируют, как правило, при прокладке открытой электропроводки; их крепят к деревянным розеткам толщиной около 10 мм с помощью шурупов. Для монтажа выключателей для скрытой установки дополнительной деталью является стальная или пластмассовая коробка: сначала в стену вмуровывают коробку, к которой распорными лапками и винтами крепят сам выключатель.
