Мощный ретранслятор устанавливают в отдельном помещении. Он переизлучает сигнал в зашифрованном виде.

Радиоретрансляторы могут быть выполнены в виде конденсаторов, фильтров, реле и других стандартных узлов и элементов, входящих в состав телефонной аппаратуры.

Для прослушивания телефонной линии возможно использование телефона с радиоудлинителем, состоящим из двух радиостанций. Первая располагается в трубке, вторая – в телефонном аппарате. Приемник настраивают на нужную частоту.

С помощью телефонной линии можно прослушивать и помещения. Для этого используют специальные устройства. Схема возможного прослушивания помещений по телефонной линии приведена ниже (рис. 123).

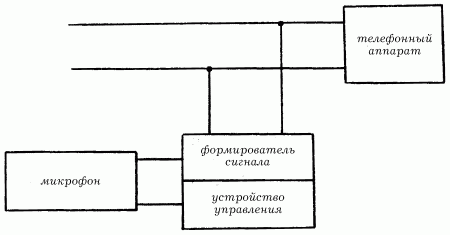

Рис. 123. Схема прослушивания помещений по телефонной линии.

Принципы работы такого устройства следующие: набирается номер абонента. Первые два гудка поглощаются устройством, то есть телефон не звонит. Трубка кладется на рычаг, а через минуту вновь начинают набирать тот же номер. После этого система входит в режим прослушивания. На рис. 124 изображено одно из таких устройств.

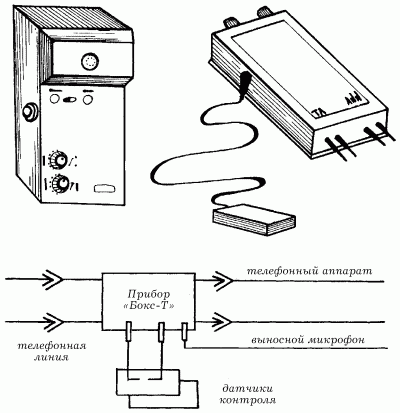

Рис. 124. Устройство «Бокс-Т».

«Бокс-Т» способен контролировать помещение по телефону на любом расстоянии.

Также существуют беззаходовые системы передачи акустической информации по телефонным линиям, делающие возможным прослушивание помещений без установки какого-либо дополнительного оборудования.

Независимо от того, каким родом деятельности занимается человек, например, является ли он руководителем крупного предприятия или коммерческого банка, ему наверняка будет интересно узнать, каким образом может происходить утечка информации и как можно от нее защититься.

Телефон давно стал неотъемлемой частью жизни человека, по телефонным линиям идут потоки разнообразной информации, и именно поэтому важно защищать их от использования во вред. Телефонный аппарат и линия связи АТС являются главными каналами утечки информации.

1. В конструкцию телефона вносятся изменения для передачи информации или устанавливается специальная аппаратура с высокочастотным излучением в широкой полосе частот, промодулированным звуковым сигналом, служащим каналом утечки информации.

2. Учитываются недостатки конструкций телефонных аппаратов и используются для получения информации.

3. Оказывается внешнее воздействие на телефон, в результате чего происходит утечка информации.

Защита звонковой цепи. Канал утечки информации может возникнуть из-за электроакустического преобразования. При разговоре в помещении акустические колебания воздействуют на маятник звонка, соединенного с якорем электромагнитного реле. Звуковые сигналы передаются якорю, и он совершает микроколебания. Далее колебания сообщаются якорным пластинам в электромагнитном поле катушек, вследствие чего возникают микротоки, промодулированные звуком. Амплитуда ЭДС, наводимая в линии, в некоторых типах телефонных аппаратов может достигать нескольких милливольт.

Для приема используется низкочастотный усилитель с диапазоном 300–3500 Гц, который подключается к абонентской линии. Для защиты звонковой цепи применяют устройство со схемой, изображенной на рис. 125.

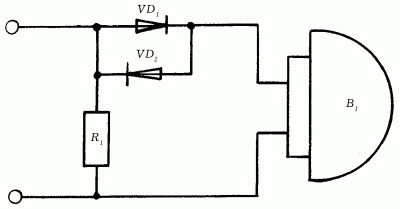

Рис. 125. Схема защиты звонковой цепи: VD1 и VD2 – кремниевые диоды; В1 – телефонный аппарат; R1 – резистор.

Кремниевые диоды подключаются встречно-параллельно к цепи звонка телефонного аппарата В1. Образуется зона нечувствительности для микро-ЭДС, объясняемая тем, что в интервале 0–0,65 В диод обладает большим внутренним сопротивлением. Поэтому низкочастотные токи, наводимые в схеме аппарата, не пройдут в линию. В то же время звуковой сигнал абонента и напряжение вызова свободно проходят через диоды, так как их амплитуда превышает порог открывания диодов VDl, VD2. Резистор R1 является дополнительным шумящим элементом. Подобная схема, включенная последовательно в линию связи, подавляет микроЭДС катушки на 40–50 дБ (децибел).

Получение информации через микрофонную цепь возможно благодаря методу высокочастотного навязывания. При этом относительно общего корпуса на один провод подаются высокочастотные колебания (частотой более 150 кГц), которые через элементы схемы телефонного аппарата поступают на микрофон (даже при неснятой трубке), где и происходит их модулирование звуковыми сигналами. Информация принимается относительно общего корпуса через второй провод линии.

Схема защиты микрофонного аппарата с помощью этого метода показана на рис. 126.

Рис. 126. Схема защиты микрофона: М1 – микрофон; С1 – конденсатор.

Микрофон M1 является модулирующим элементом, для защиты которого необходимо параллельно ему подключить конденсатор С1 емкостью 0,01–0,05 мкФ. В этом случае конденсатор C1 шунтирует по высокой частоте микрофонный капсюль M1. Глубина модуляции высокочастотных колебаний уменьшается более чем в 10 000 раз, что делает практически невозможной дальнейшую демодуляцию.
