Комплексная схема защиты включает в себя составные элементы первой и второй схем, приведенных выше. Помимо конденсаторов и резисторов, это устройство содержит также катушки индуктивности (рис. 127).

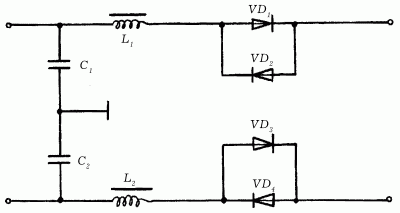

Рис. 127. Комплексная схема защиты.

Диоды VD1-VD4, включенные встречно-параллельно, защищают звонковую цепь телефона. Конденсаторы и катушки образуют фильтры C1, L1 и C2, L2 для подавления напряжений высокой частоты.

Детали монтируются в отдельном корпусе навесным монтажом. Устройство не нуждается в настройке. В то же время оно не защищает пользователя от непосредственного подслушивания путем прямого подключения к линии. Кроме всех этих схем, существуют и другие, которые по своим техническим характеристикам близки к подобным устройствам. Многие из них предназначены для комплексной защиты и часто используются в практической деятельности.

Для предотвращения прослушивания разговоров по телефонной линии можно использовать криптографический метод, который, пожалуй, является самой кардинальной мерой защиты. Существует два метода:

1) преобразование аналоговых параметров речи;

2) цифровое шифрование.

Устройства, использующие эти методы, называются скремблерами.

Аналоговый скремблер предполагает изменение характеристики исходного звукового сигнала таким образом, что в результате он становится неразборчивым, в то же время занимая прежнюю частотную полосу. Это позволяет передавать его по обычным телефонным каналам связи.

Изменение сигнала проявляется в следующем:

– частотная инверсия;

– частотная перестановка;

– временная перестановка.

Цифровой скремблер предполагает изменение характеристики исходного звукового сигнала так, что в результате он становится неразборчивым. Данное устройство способствует предварительному преобразованию аналогового сигнала в цифровой вид. После этого зашифровка сигнала происходит с помощью специальной аппаратуры.

В – преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) и электрических величин в неэлектрические, общее обозначение; в т. ч. ВА – громкоговоритель, ВF – телефон (капсюль), ВМ – микрофон, ВQ – пьезоэлемент, ВS – звукосниматель.

C – конденсатор.

ЕL – лампа осветительная.

ЕК – нагревательный элемент.

FU – предохранитель плавкий.

FV – разрядный элемент.

G – генераторы, источники питания, кварцевые генераторы.

GВ – батарея гальванических элементов, аккумуляторов.

НА – прибор звуковой сигнализации.

НL – прибор световой сигнализации.

КМ – электромагнитный контактор, пускатель.

КК – реле электротепловое.

КТ – реле времени.

КV – реле напряжения.

L – катушка индуктивности, дроссель.

LL – дроссель люминесцентной лампы.

М – двигатель.

Р – прибор измерительный, общее обозначение; в т. ч. РА – амперметр, РF – частотомер, PR – счетчик реактивной энергии (омметр), РТ – измеритель времени (часы), РV – вольтметр, РW – ваттметр.

R – резистор.

Q – выключатели, разъединители, короткозамыкатели, общее обозначение.

SA – выключатель или переключатель.

SВ – выключатель кнопочный.

SF – выключатель автоматический.

T – трансформатор, автотрансформатор.

TV – трансформатор тока.

TA – трансформатор напряжения.

V – приборы полупроводниковые, общее обозначение; в т. ч. VD – диод, VT – транзистор.

WA – антенна.

XP – штырь (вилка).

XS – гнездо (розетка).

XT – соединение разборное.

XW – соединитель высокочастотный.

YA – электромагнит.

Число, проставленное рядом с обозначением того или иного элемента в электроцепи, – это порядковый номер элемента в пределах этой цепи.

– лампа накаливания видимого (светового) спектра излучения.

– лампа накаливания невидимого спектра излучения, например инфракрасного (IR от английского infrared – инфракрасный).

– лампа накаливания с внутренним отражающим слоем (рефлектором).

– светильник с дуговой ртутной лампой (ДРЛ).

– светильник с люминесцентной лампой подвесной конструкции.

– линия из люминесцентных светильников.

– разъемное штепсельное соединение (штырь вилки обозначается стрелкой, гнездо розетки – в виде рогатки.
