Создание больших твердотельных конструкций обычно начинается с формирования твердотельных примитивов. Объемные тела можно также создавать, выдавливая или вращая двухмерные профили. Сложные модели обычно создают на основе существующих тел с помощью операций объединения, вычитания и пересечения.

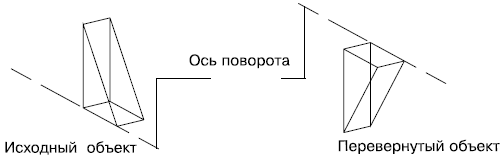

За некоторыми исключениями редактирование трехмерных объектов выполняется с помощью тех же команд, которые применялись для модифицирования двухмерных объектов. Хотя, конечно, существуют и команды редактирования, предназначенные только для твердотельных объектов. Кроме того, такие тела являются параметрическими моделями, поэтому изменять их геометрические размеры можно с помощью палитры свойств.

Создание источников света

Работа с материалами

Тонирование

Резюме

Для представления модели в процессе работы применяют различные стили визуализации, которые мы рассмотрели в главе 9. Однако существует способ создать действительно фотореалистичное изображение готовой модели – тонирование, при котором модель отображается с учетом различных оптических эффектов.

Работа по созданию тонированного изображения занимает не так уж и много времени, однако, чтобы создать более реалистичное изображение, необходимо добавить на модель источники света, позволяющие создавать тени, присвоить объектам материалы, добавить эффект тумана и пр. Обычно требуется выполнить несколько пробных вариантов, чтобы получить действительно качественное изображение.

Все возможности для работы с источниками света предоставляет группа Lights (Освещение) на вкладке Visualize (Визуализация). Кроме того, можно воспользоваться командами меню View– > Render– > Light (Вид -> Тонирование -> Освещение) или кнопками на панели инструментов Lights (Освещение).

По умолчанию трехмерные модели в программе освещаются двумя удаленными источниками света. Воспользовавшись ползунками Brithness (Яркость) и Contrast (Контраст) на панели Lights (Освещение), можно изменить соответствующие параметры стандартного освещения. Однако в большинстве случаев таких настроек недостаточно, поэтому программа предоставляет возможность работать с различными световыми объектами.

В AutoCAD можно создать следующие основные источники света.

• Point (Точечный) – аналог обычной лампочки, свет от которой распространяется во всех направлениях.

• Spot (Прожектор) – источник света, световой поток от которого идет в заданном направлении.

• Distant (Удаленный) – источник света, размещенный на значительном расстоянии.

При добавлении на чертеж первого источника света программа спрашивает, следует ли отключать освещение, присутствующее по умолчанию. Дело в том, что модель может освещаться только либо созданными пользователем световыми источниками, либо освещением, присутствующим на чертеже по умолчанию.

Источники света разных типов создаются практически одинаково: задаются почти одни и те же параметры. Поэтому сначала мы рассмотрим образование точечного источника света с подробным описанием всех параметров, а при описании оставшихся двух типов источников затронем лишь их индивидуальные настройки.

Точечный источник света имитирует обычную лампочку. Свет от такого источника распространяется во всех направлениях. При этом интенсивность светового потока может ослабляться по мере удаления от источника, как это и происходит в природе.

Пример сцены, освещенной точечным источником света, расположенным слева сверху, показан на рис. 12.1.

Рис. 12.1. Объекты, освещенные точечным источником света

Чтобы создать новый точечный источник света, нажмите кнопку Point (Точечный) на вкладке Visualize (Визуализация) в группе Lights (Освещение) ленты, запустив тем самым выполнение команды POINTLIGHT. Появится первый запрос:

Укажите расположение точечного источника света. Сделать это можно как путем задания нужных координат в командной строке, так и щелкнув на нужной точке модели. Во втором случае лучше использовать объектную привязку.

Появится следующий запрос:

Нажмите клавишу Enter, чтобы создать точечный источник света с параметрами по умолчанию, или выберите один из параметров, если вы хотите более тонко настроить новый световой источник.
