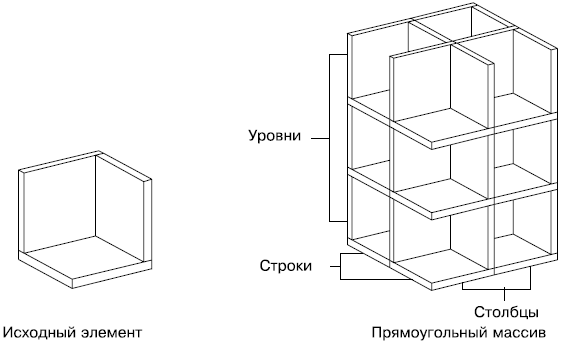

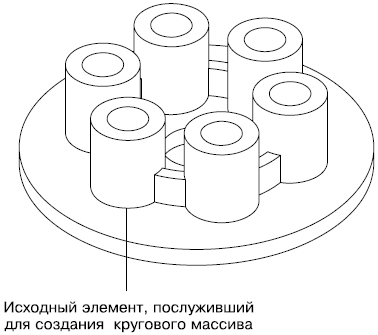

На завершающем этапе выполнения команды необходимо задать ось, вокруг которой будут повернуты объекты. Появится запрос:
Specify center point of array:
Задайте первую точку оси. AutoCAD попросит ввести координаты второй точки оси:
Specify second point on axis of rotation:
Задайте вторую точку. Последовательность указания точек имеет решающее значение для определения направления оси, а следовательно, и для направления угла поворота.
Поворот объектов
Команда 3DROTATE поворачивает заданные объекты вокруг определенной оси. Чтобы повернуть объект, щелкните на кнопке 3D Rotate (Трехмерный поворот) на вкладке Home (Основная) в группе Modify (Редактирование) ленты или выполните команду меню Modify– > 3D Operations– > 3D Rotate (Редактирование -> Трехмерные операции -> Трехмерный поворот). На рис. 11.17 продемонстрирован перевернутый конус.
Рис. 11.17. Конус перевернут
Как всегда, в ответ на приглашение Select objects: выделите объекты, которые необходимо повернуть, и нажмите клавишу Enter. В итоге на экране появятся три обруча-окружности, расположенные во взаимно перпендикулярных плоскостях. Причем каждая из окружностей по цвету соответствует оси ПСК, вокруг которой будет происходить вращение при выделении данной окружности. Появится следующий запрос:
Specify base point:
Задайте одну точку оси вращения. Программа выдаст запрос:
Pick a rotation axis:
Задайте ось вращения. Для этого необходимо щелкнуть на окружности, в плоскости которой необходимо повернуть объект. Например, если тело следует повернуть вокруг оси Y, то необходимо выделить зеленую окружность, которая расположена в плоскости, перпендикулярной оси Y. Замечу, что при наведении указателя на какую-либо окружность на экране сразу отображается соответствующая ей ось вращения.
После определения оси вращения программа выдаст приглашение:
Specify angle start point:
Введите значение угла с клавиатуры и нажмите клавишу Enter или задайте его с помощью мыши.
Редактирование тел
Для редактирования трехмерных тел предназначена команда SOLIDEDIT. Она имеет несколько уровней параметров. Рассмотрим три основные группы.
• Параметры группы Face позволяют редактировать грани твердотельного объекта. Выбрав один из параметров этой группы, можно перемещать, удалять, поворачивать, копировать, изменять цвет граней и прочее.
• С помощью группы параметров Edge можно копировать ребра и присваивать им новый цвет.
• Параметры группы Body используют для редактирования тела целиком.
Сложности при выполнении данных команд могут возникнуть при выделении редактируемых объектов. Поэтому, чтобы выделить нужную грань или ребро, удерживайте нажатой клавишу Ctrl, а объекты выделяйте щелчками кнопки мыши.
По сути, каждый параметр команды SOLIDEDIT является самостоятельной командой, которую можно запустить из меню Modify– > Solid Editing (Редактирование -> Редактирование тел) или воспользовавшись на вкладке Home (Основная) группой Solid Editing (Редактирование тел).
Тела можно редактировать не только с помощью команды SOLIDEDIT. Начиная с версии программы AutoCAD 2007, твердотельные модели стали параметрическими, поэтому теперь изменять геометрические размеры тел можно также с помощью стандартной палитры Properties (Свойства). Чтобы вызвать данную палитру, достаточно выделить редактируемое тело, а затем щелчком правой кнопки мыши вызвать контекстное меню и выбрать в нем пункт Properties (Свойства).
Все основные параметры, влияющие на размеры и положение тела, расположены в разделе Geometry (Геометрия).
Как выглядит палитра Properties (Свойства), например, для параллелепипеда, можно увидеть на рис. 11.18.
Рис. 11.18. Раздел Geometry (Геометрия) палитры Properties (Свойства)
Обратите внимание, что в разделе Geometry (Геометрия) показано не только пространственное расположение параллелепипеда, но также и его линейные размеры по всем трем основным направлениям. Например, чтобы изменить размер объекта по оси X, достаточно ввести новое значение в поле Length (Длина).
