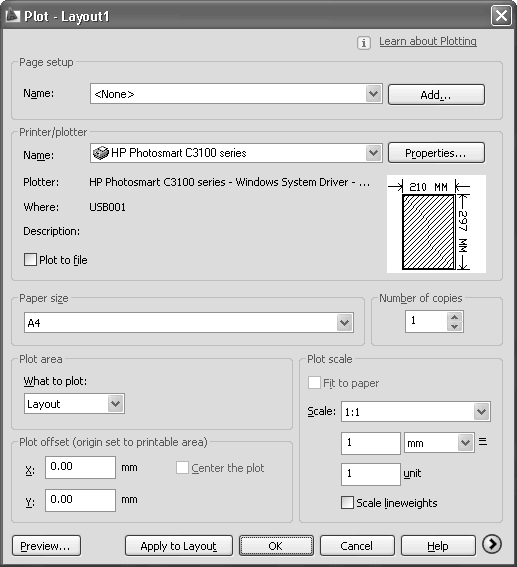

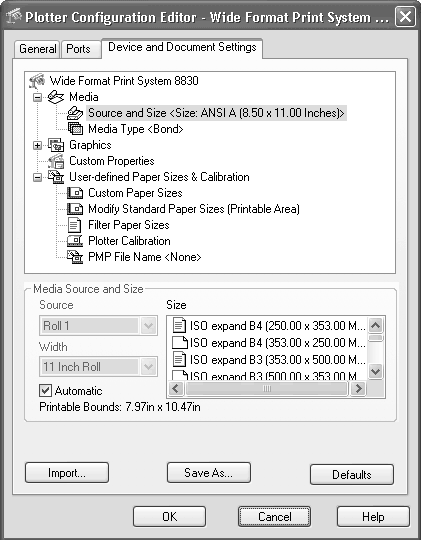

Удостоверившись в правильности настроек и в том, что принтер готов к печати, щелкните на кнопке OK, чтобы распечатать чертеж.

В предыдущих главах все работы с чертежом вы выполняли в пространстве модели, а в этой главе научились выполнять компоновку чертежа в пространстве листа, тем самым подготавливая его к печати. Кроме того, вы познакомились с богатыми возможностями печати, которые предоставляет программа AutoCAD.

Пространство для трехмерного моделирования

Просмотр трехмерных чертежей

Трехмерные координаты

Резюме

Материал прошлых глав был посвящен работе с чертежами в двухмерном пространстве. В этой главе вы познакомитесь с трехмерным моделированием.

В AutoCAD можно создавать три типа трехмерных моделей: каркасные, поверхностные и объемные.

• Каркасные модели. Как следует из самого названия, каркасная модель отображается в виде ребер. Такая модель не имеет объема. Например, линия, начерченная в трехмерном пространстве, может считаться каркасной моделью.

• Поверхностные модели, в отличие от каркасных, содержат еще информацию о поверхностях, формирующих объект, поэтому они обеспечивают более точное описание объектов.

• Твердотельные модели представляют собой точные копии реальных объектов, так как, кроме всего прочего, содержат информацию об объеме, занимаемом этими объектами.

Чтобы воспользоваться всеми возможностями трехмерного черчения предоставляемыми программой, следует переключиться из пространства AutoCAD Classic (Классический) или 2D Drafting & Annotation (Двухмерное рисование и аннотация) в 3D Modeling (Трехмерное моделирование). При переходе в пространство 3D Modeling (Трехмерное моделирование) рабочее окно программы AutoCAD приобретает несколько иной вид (рис. 9.1).

Рис. 9.1. Окно AutoCAD в пространстве трехмерного моделирования

Во-первых, изменился состав групп на вкладках в главном окне программы и инструментов на Tool Palettes (Инструментальная палитра). Например, если до этого вы работали в пространстве AutoCAD Classic (Классический), то с экрана исчезли панели инструментов рисования и редактирования, расположенные ранее по бокам. Во-вторых, при настройках по умолчанию вы не обнаружите вкладок Model (Модель) и Layout (Лист), предназначенных для переключения между пространством модели и пространством листа. Теперь для этой цели служат дополнительные кнопки, расположенные в строке состояния. Если вам более привычно работать с корешками вкладок, щелкните правой кнопкой мыши на одной из этих кнопок, а затем выполните команду Display Layout and Model Tabs (Показать вкладки листов и модели).

В AutoCAD 2009 при переходе в пространство 3D Modeling (Трехмерное моделирование) на ленте появляется вкладка Visualize (Визуализация). По умолчанию она содержит шесть групп. Причем вы можете добавить много новых (рис. 9.2).

Рис. 9.2. Вкладка Visualize (Визуализация)

• Visual Styles (Стили визуализации) – определение внешнего вида поверхностей и ребер трехмерной модели.

• Edge Effects (Эффекты края) – определение внешнего вида края объекта, добавление засечек на края объекта, создание эффекта неоднократно проведенной линии и задавание толщины линий.

• Lights (Освещение) – создание и редактирование источников света.

• Sun (Солнце) – создание и редактирование погодных условий.

• Time & Location (Время и местонахождение) – создание и редактирование времени суток и координат местонахождения.

• Materials (Материалы) – создание, редактирование и присвоение материалов объектам чертежа.

Для экономии рабочего пространства группы с инструментами можно отображать не полностью или вовсе не отображать. Для этого предназначена кнопка Minimize to Panel Titles (Минимизировать группы) в виде треугольника. Разворачиваются группы аналогично.

Несмотря на все перечисленные особенности пространства 3D Modeling (Трехмерное моделирование), принципы работы с программой при трехмерном моделировании остаются теми же, что и в рабочем пространстве AutoCAD Classic (Классический) или 2D Drafting & Annotation (Двухмерное рисование и аннотация).

До сих пор, работая с двухмерными чертежами, мы видели модель только в одной плоскости – XY. Однако в трех измерениях не обойтись без просмотра модели с разных точек обзора.
