Щелчок на кнопке Set to Plan View (Вид в плане), расположенной в нижней части окна, быстро устанавливает все настройки для просмотра вида в плане.

Еще одно средство установки нужного вида – трехгранник осей и компас. Чтобы воспользоваться данной возможностью, выполните команду меню View– > 3D Views– > Viewpoint (Вид -> Трехмерные виды -> Точка зрения). Можете также ввести команду VPOINT с клавиатуры. При этом в командной строке появятся следующие сообщения:

Числа в первой строке указывают координаты текущей точки зрения. В ответ на приглашение программы нажмите клавишу Enter. При этом графическая зона примет вид, показанный на рис. 9.4.

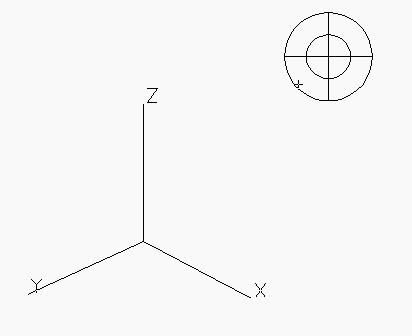

Рис. 9.4. Вид трехгранника осей и компаса

Попробуйте подвигать мышью, и вы увидите, как перемещается маленькое перекрестье в правом верхнем углу и при этом еще вращается пиктограмма системы координат. Рисунок, расположенный в углу, называется компасом. Чтобы понять, как задать точку зрения с помощью данного инструмента, постарайтесь подключить свое воображение и представить, что данный компас – это развернутый на плоскости глобус, причем центр окружностей представляет собой северный полюс. Находясь в этой точке, вы смотрите на модель сверху. Внутренняя окружность – это экватор (вид сбоку), а вся внешняя окружность – это южный полюс (вид снизу). Таким образом, вертикальное положение точки зрения задается перемещением указателя мыши от центра к краю или наоборот.

Значение азимута зависит от того, в каком сегменте окружности находится указатель. Например, если переместить его в правый нижний сегмент окружности, то вы увидите модель слева спереди. Если при этом указатель будет находиться во внутренней окружности, то, ко всему прочему, будет продемонстрирована верхняя сторона, а если он будет в положении между внутренней и внешней окружностями, то будет показана нижняя сторона модели.

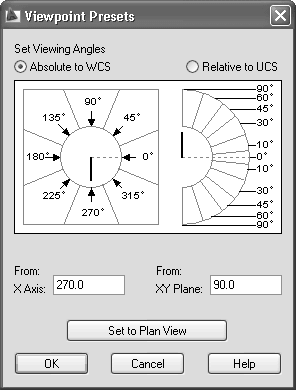

Возможно, вы обратили внимание на то, что указание точки зрения с помощью диалогового окна Viewpoint Presets (Установка точки зрения) (см. рис. 9.3) во многом схоже с использованием трехгранника осей и компаса: в обоих случаях угол зрения определяется путем задания азимута (угла между осью X и проекцией вектора наблюдения на горизонтальную плоскость) и вертикального угла. Однако при использовании компаса отсутствует возможность точного определения углов.

На первом этапе применение трехгранника осей и компаса может показаться затруднительным, однако, освоив данный инструментарий, вы сможете быстро задавать положение точки зрения – многим этот метод кажется наиболее удобным.

Чтобы выбрать нужный вид, установите курсор в выбранную позицию и щелкните левой кнопкой мыши. Теперь модель отобразится на экране с учетом положения курсора в компасе.

Начиная с прошлой версии программы, принципиально изменен подход к отображению моделей – теперь можно применять стили визуализации. Под стилем визуализации понимается сохраненный набор параметров внешнего вида модели, включающий в себя вид граней и ребер модели, цвет фона, световые блики и многое другое. Поэтому можно однажды настроить отображение модели и сохранить эти настройки в виде стиля визуализации, чтобы затем при необходимости бысто возвращаться к нужному отображению модели.

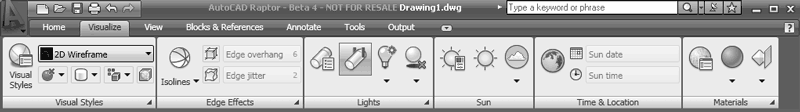

Чтобы изменить внешний вид объекта, следует запустить команду VSCURRENT. Сделать это можно, выбрав один из пунктов в подменю View– > Visual Styles (Вид -> Стили визуализации) либо щелкнув на одном из пунктов в раскрывающемся списке, который расположен в группе Visual Styles (Стили визуализации) на вкладке Visualize (Визуализация) ленты либо на панели инструментов Visual Styles (Стили визуализации) (рис. 9.5).

Рис. 9.5. Панель инструментов Visual Styles (Стили визуализации)

По умолчанию в программе имеется пять различных стилей визуализации.

• 2D Wireframe (Двухмерный каркас) – объекты отображаются в виде отрезков и кривых, с учетом типов и весов линий. Данный режим обычно используется для представления двухмерных объектов.

• 3D Wireframe (Трехмерное сокрытие) – объекты также отображаются в виде отрезков и кривых, но без учета типов и весов линий. Данный режим наиболее удобно использовать при редактировании, так как при его применении видны все ребра модели.

• 3D Hidden (Трехмерный каркас) – как и в предыдущем случае, модель отображается в каркасном виде, однако грани, скрытые поверхностями, показываться не будут. Данный режим можно считать эквивалентом выполнения команды HIDE.

• Conceptual Visual Style (Концептуальный стиль визуализации) – объекты раскрашиваются с учетом присвоенного им цвета или типа материала.

• Realistic Visual Style (Реалистичный стиль визуализации) – объекты также заливаются с учетом присвоенного им цвета или типа материала. Кроме того, в этом случае реалистичность вида достигается за счет сглаженности поверхностей и плавности цветовых переходов.

Внешний вид шестерни в стиле визуализации Realistic Visual Style (Реалистичный стиль визуализации) показан на рис. 9.6. Запомните, что каждому видовому экрану может быть назначен свой стиль визуализации.

Рис. 9.6. Вид шестерни в стиле визуализации Realistic Visual Style (Реалистичный стиль визуализации)

Поэкспериментируйте с отображением модели при различных стилях визуализации, чтобы подобрать наиболее подходящий.
