– 14–15 кг песка;
– 14–15 кг гравия или щебня;
– 15 кг рыхлого цемента;
– 17 кг цементно-песчаного раствора (1: 3);
– 13–14 кг рыхлой глины;
– 16 кг глиняного теста;
– 10–12 кг глиносоломенной смеси (глиносоломы);
– 2–3 кг сухих опилок;
– 1–1,5 кг соломенной резки;
– 7–10 кг просеянного котельного шлака.
Глава 4. Конструктивные элементы крыши
Крыша состоит из стропил, обрешетки и ограждения, то есть кровли. Наклонные поверхности – это скаты и ребра. Горизонтальные части: конек, ендова и разжелобок. Для организации стока у нижнего края ската иногда применяют желоба. Нижняя часть ската между желобком и обрезом носит название «спуск».
Деревянный каркас крыши состоит из следующих конструктивных элементов: мауэрлаты, стропила и обрешетка – (основные и обязательные), затяжка, стойка и подкосы (вспомогательные) (рис. 33).

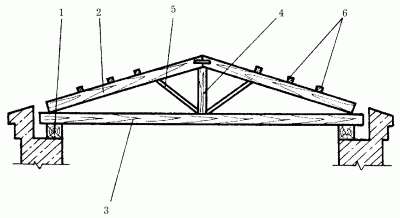

Рис. 33. Конструктивные элементы каркаса крыши: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – стойка; 5 – подкос; 6 – обрешетка.
Мауэрлат (народное название «матка, матица») представляет собой брус сечением не менее 10 х 10 см или бревно, обтесанное с нижней стороны. Назначение мауэрлата – служить опорой для стропил и равномерно распределять нагрузку на наружные стены. В рубленых и брусчатых строениях роль мауэрлата обычно выполняет верхний венец сруба, а хомуты прибивают ко второму сверху венцу.
На стены из облегченной кладки, легких бетонов, каркасные и панельные по всей их длине необходимо уложить непрерывный мауэрлат. Если стены выполнены массивными (из кирпича или камня), то под каждую стропильную ногу надо подложить отрезок бревна или бруса длиной 0,5 м. В этом случае концы хомутов крепят к металлическим крюкам, которые при кладке стен заделывают на 2–3 ряда кирпича.
Стропила – несущий каркас крыши
Основа крыши – это стропила из деревянных брусьев, досок, брусков.
Стропила являются несущей конструкцией, принимающей на себя вес кровли, снега и напор ветра; поэтому древесина, из которой изготавливают стропила, не должна иметь никаких изъянов: гнили, червоточин, выпадных сучков, трещин в зонах соединения, трещин вне зон соединения глубиной более 0,25 толщины бруса и длиной более 0,25 его длины.
Для изготовления стропил требуются доски хвойных пород толщиной 40–60 мм или брусья. Пиломатериал должен быть хорошо просушен, без дефектов, с минимальным количеством сучков. Можно использовать и бревна, но они значительно тяжелее.
Дощатые стропила отличаются простотой сборки. В этом случае все соединения выполняют на гвоздях с использованием накладок и вкладышей или без них. Врубки, которые ослабляют бревенчатые и брусовые конструкции, здесь применяют только для соединения стоек с прогоном и лежнем в наклонных стропилах.
Сечение стропил зависит от следующих факторов:
– нагрузка, создаваемая весом кровли и снега;
– размер пролета;
– шаг стропил;
– уклон кровли.

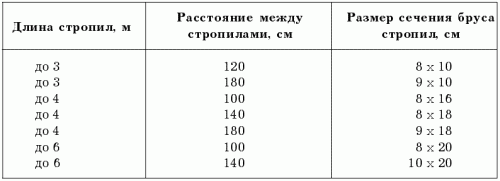

Размер сечения стропил подбирается в зависимости от их длины и расстояния между ними (табл. 2).
Стропила можно закрепить прямо на мауэрлате, но если нужно перекрыть большой пролет, одних основных элементов каркаса будет маловато, тут на помощь приходят затяжка, стойка и подкосы (как по отдельности, так и вместе взятые).
Однако в любой конструкции крыши имеются две главные составляющие части: ограждающая (кровля) и несущая (стропила), которые делятся на наслонные и висячие.
Наслонные стропила представляют собой балки, имеющие сходство с элементами перекрытия, но установленные не горизонтально, а наклонно на опоры различной высоты. Опорами для них служат две наружные стены – у односкатной крыши, либо наружная и внутренняя стены – у двускатной. Следует отметить еще одну особенность: стропильные ноги противоположных скатов крыши вовсе не обязательно крепятся в одной плоскости – они могут опираться на коньковый прогон попеременно (рис. 34).

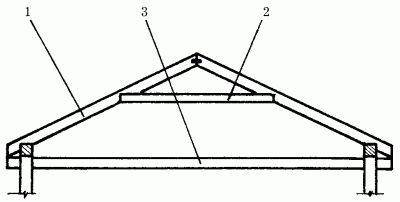

Рис. 34. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.
Наслонные стропила концами упираются на стены здания, а средней частью – на промежуточные опоры. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор – до 15 м.
Висячие же стропила опираются только концами на стены здания (рис. 35).
