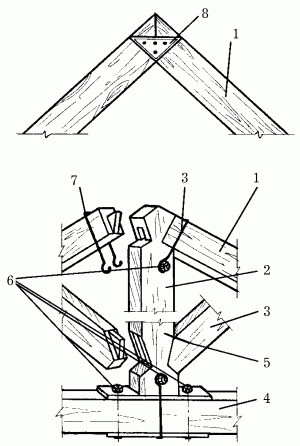

Рис. 43. Коньковый узел: а – упрощенный; б – сложный: 1 – стропильная нога; 2 – стойка; 3 – подкос; 4 – затяжка; 5 – скоба, 6 – болт; 7 – стяжка; 8 – косынка.

К мауэрлату и прогону, составляющим коньковый узел, большими гвоздями крепят хомуты из стальной полосы или выполняют скрутки из проволоки диаметром 5–6 мм.

Для того чтобы в сложном коньковом узле соединить подкос со стойкой, требуется в стойке продолбить гнездо, а в подкосе вырубить шип. Чтобы соединение было прочнее, его укрепляют дополнительно болтами и хомутами.

Стропильные ноги соединяют с ригелем врубкой сковороднем вполдерева. Чтобы соединение было прочным, необходимо закрепить его болтом, нагелем или скобой (рис. 44).

Рис. 44. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.

Крыша должна защищать стены здания от пагубного воздействия дождя и снега, поэтому карнизный свес должен иметь длину не менее 550 мм (рис. 45).

Рис. 45. Скос крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба.

К стене концы стропильных ног крепятся следующим образом: на узел стропила-затяжки надевают стяжку-жгут, которую вторым концом затягивают либо на балке чердачного перекрытия, либо на костыле, вбитом в кирпичную или каменную кладку на расстоянии около 30 см от верхнего края стены.

Стяжку-жгут еще называют скруткой, которая представляет собой кусок толстой проволоки, лучше оцинкованной. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом крепят к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.

Основание под кровлю может быть выполнено в виде обрешетки или сплошного настила. Оно служит для укладки и поддержания кровли. Обрешетка может быть сплошной, но чаще – с некоторым шагом, величина которого зависит от кровельного материала. При изготовлении основания необходимо соблюдать 2 основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами – располагаться вразбежку.

Сплошной настил целесообразно применять в тех случаях, если в качестве покрытия предполагается использовать плоские асбоцементные плитки или рулонный материал. Под плитки настил устраивают из досок, расстояние между которыми не должно превышать 10 мм. Доски выкладывают в один слой. Рулонную кровлю устраивают по ровному двухслойному основанию, которое состоит из тщательно подогнанных сухих досок. Между настилами помещают специальную подкладку из рубероида марки РПП-300 или РПП-350, которая необходима для защиты от ветра.

Обрешетка с некоторым шагом используется в тех случаях, когда покрытие делается из черепицы, тонколистовой стали, дерева или волнистых асбестоцементных листов. В этом случае обрешетку устраивают из брусков 50 х 50 мм. Расстояние между брусками не должно превышать 200 мм.

Заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.

Кровля – самый верхний покров крыши, защищающий все конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Поэтому основным требованием, предъявляемым к кровле, является водонепроницаемость.

Кровля может быть выполнена из различных строительных материалов: стальных и асбестоцементных листов, промышленных рулонных и местных строительных материалов (глиносоломенных, глинокамышовых и т. п.).

Кровля (кровельное покрытие) состоит из:

– наклонных плоскостей – скатов;

– наклонных ребер;

– горизонтальных ребер – конька.

Места пересечения скатов под входящим углом называются «ендовы» и «разжелобки», а выходящие за пределы здания горизонтально или наклонно края кровли – карнизными и фронтонными свесами соответственно.

Атмосферная вода со скатов собирается в настенных желобах, из которых поступает в водоприемные воронки, затем в водосточные трубы и, наконец, в ливневую канализацию.
