– рядовое покрытие;

– устройство водосточных труб.

Покрытие карнизных свесов и установка настенных желобов

Сначала на карнизном свесе производят разметку расположения костылей: через 500–600 мм и на расстоянии 130–160 мм от края карниза. После этого берут первую картину и укладывают на костыли так, чтобы одна ее сторона плотно вошла в зазор отворота, другую же сторону гвоздями прибивают к обрешетке. Слева от первой внахлестку укладывают вторую картину и т. д. до образования первой горизонтальной ленты. По фронтонному свесу первый ряд картин кладут с напуском 25–30 мм за обрешетку, по карнизному свесу делают напуск 100 мм.

При выполнении этих работ отогнутые кромки картин по стоку воды зацепляют, натягивают картины и уплотняют фальцы при помощи молотка и стальной рейки. Настенные желоба устанавливают поверх свеса. Образовавшиеся фальцевые швы смазывают суриковой замазкой и уплотняют, после чего желоба склепывают с верхом крючьев.

Устройство рядового покрытия

Заготовленные листы и картины поднимают на крышу и раскладывают по обрешетке вдоль свеса крыши так, чтобы было удобно вести работы.

Листы крепят к обрешетке при помощи кляммеров, которые отгибают на 20–25 мм и гвоздем прибивают к обрешетке с правой стороны картины и через 60–75 мм отгибают по стоячему фальцу. Кляммеры вырезают из оцинкованной стали в виде полос шириной 30–40 мм и длиной 120–150 мм и скручивают под углом 90° (рис. 66).

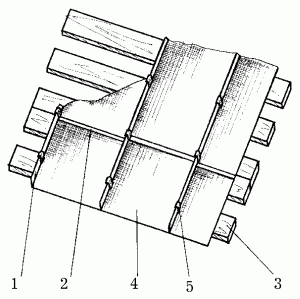

Рис. 66. Кровля из стальных оцинкованных листов: 1 – стоячий фальц; 2 – лежачий фальц; 3 – обрешетка; 4 – полотно картины; 5 – кляммеры.

Картины кладут вертикальными полосками сверху вниз, то есть от конька к свесу, соединяя их между собой лежачими фальцами (рис. 67).

Рис. 67. Стыкование лежачего фальца: 1 – правильное; 2 – неправильное.

Затем лежачие фальцы промазывают замазкой и сплющивают, подложив под них стальную пластину толщиной 5–6 мм, длиной 800–900 мм, шириной 55–60 мм. При сплющивании нужно следить за тем, чтобы фальцы шли только горизонтально. После того как будет сделан первый ряд картин, приступают ко второму ряду. Картины второго ряда кладут таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу второго ряда. Лежачие фальцы при этом смещают (по горизонтали) относительно друг друга примерно на 20 мм. Это делают для более удобного скрепления стоячих фальцев.

Стоячие фальцы скрепляют, затем, придавливая к обрешетке, большой фальц загибают по маленькому, в результате чего получается ребро высотой от 20 до 25 мм (загибать стоячие фальцы можно как после настила одной полосы, так и после настила всех полос при помощи двух молотков, начиная от конька к свесу). Загибая большой край по маленькому, нужно обращать внимание на то, чтобы ребра получались одной высоты и были тщательно уплотнены. С правой стороны устанавливают кляммеры, а после этого делают новую полосу картин.

После того как все картины будут уложены, на верхних листах делают стоячий фальц. Для этого обрезают лишнюю часть листа по коньку с одной стороны больше, а с другой меньше, затем большой фальц загибают по маленькому и хорошо уплотняют.

Этот тип покрытия чаще всего используют при строительстве малоэтажных жилых домов с уклоном кровли 25–45°. Кровля из асбестоцементных листов отличается достаточной прочностью, долговечностью, огнеустойчивостью и экономичностью.

Обрешетку под такую кровлю делают из брусков сечением 50 х 50 мм или 60 х 40 мм, которые прибивают на расстоянии 500 мм друг от друга, что составляет чуть меньше половины асбестоцементного листа.

Желательно, чтобы кровельные работы выполняли 4 человека. Перед их началом необходимо рассортировать все листы в зависимости от направления их укладки. Если укладку ведут справа налево, то листы надо подобрать так, чтобы крайняя правая волна на них была рядовой, а крайняя левая – перекрываемой. У стандартных асбестоцементных листов высота рядовой волны составляет 54 мм, а перекрываемой – 45 мм. Отобранные листы собирают в стопки по три обычных и одному укороченному и размещают вдоль стены.

Для ведения монтажа необходимо сделать подмостки и приготовить прочную веревку. Один человек подает листы своему напарнику, находящемуся на подмостках, а два других, стоя на обрешетке, принимают и устанавливают листы.

Для того чтобы асбестоцементные листы прикрепить к обрешетке, в них делают 3–4 отверстия для гвоздей или шурупов.

Отверстия проделывают с помощью дрели таким образом, чтобы они располагались на гребне волны, а их диаметр был примерно на 2–3 мм больше диаметра гвоздя или шурупа.
