Наиболее популярные сверхъяркие светодиоды рассмотрены в табл. П6.1.

Благодаря современной технологии и уникальной конструкции, светодиоды, приведенные в табл. 6.1, имеют возможность работать в температурной диапазоне -65…+85 °C при том, что их зарубежные аналоги по электрическим характеристикам выдерживают лишь температурный диапазон -30…+60 °C.

Мигающие светодиоды занимают важную нишу в радиоэлектронике их предназначение весьма широко. Кроме использования мигающих светодиодов в качестве привлекающих визуальное внимание индикаторов (мигающее свечение намного лучше привлекает внимание, чем однообразное монохромное), их можно с успехом применять в качестве весьма стабильных источников для различного рода генераторов импульсов, параметрических сигнализаторов или сигнализаторов прерывистого звучания. Так, если до появления доступных мигающих светодиодов для прерывания генератора ЗЧ требовалось вводить в схему RC-цепочку, то теперь достаточно подключения одного мигающего светодиода, который сам по себе является электронным узлом генератора с прерыванием. Авторские эксперименты по этому поводу опубликованы в [33], [46], см. список использованной литературы. Внешний вид мигающих светодиодов — обычный, их выпускают с диаметром 2,9 (3 мм) и 5 мм.

Основные отличительные качества, выделяющие мигающий светодиод, — это стабильность частоты мигания. Ее изменение при уменьшении тока через светодиод (возможность незначительной регулировки) и широкий угол обзора. В наименовании мигающие светодиоды имеют латинскую букву «F» (табл. П6.2).

Наиболее популярные типы мигающих светодиодов представлены в табл. П6.2.

Полноцветные светодиоды приобретают среди радиолюбителей всеобщую популярность.

Например, компания PARA Light Electronics с 2005 года начала выпускать новые типы светодиодов EP-LED.

Это оригинальные изделия, трехкристальные трехцветные светодиоды с прямым током каждого из переходов до 150 мА (для типов EP204K-150G1R1B1-XX и EP201С-150G1R1B1-CA). Суммарная сила света трех диодов составляет до 17,5 кд (кандел), при этом угол свечения равен 60°.

При силе света 14 кд обеспечивается угол более 100°.

Рассеиваемая мощность при максимальном токе составляет 1,6 Вт, поэтому данные диоды требуют принятия мер по отводу тепла, например, использование радиатора.

Наиболее популярные типы полноцветных светодиодов представлены в табл. П6.3.

Один из конкурентноспособных (относительно зарубежных аналогов) полноцветный светодиод отечественного производства СДК-Ц-2-60 имеет прямой ток 40 мА, силу света 2000 мкд (2 кд), угол излучения — 60°.

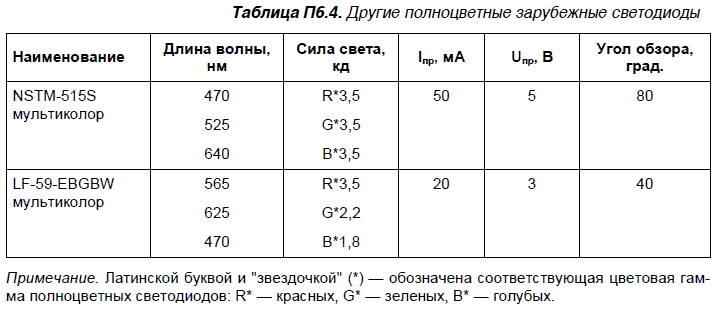

Кроме того, популярные полноцветные светодиоды представлены в табл. П6.4.

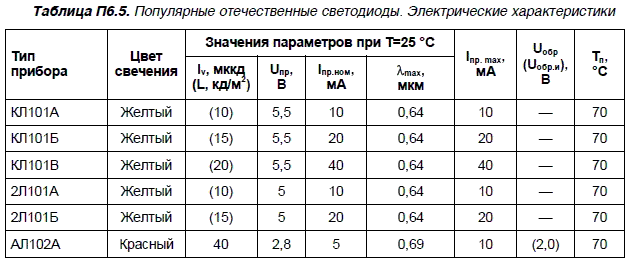

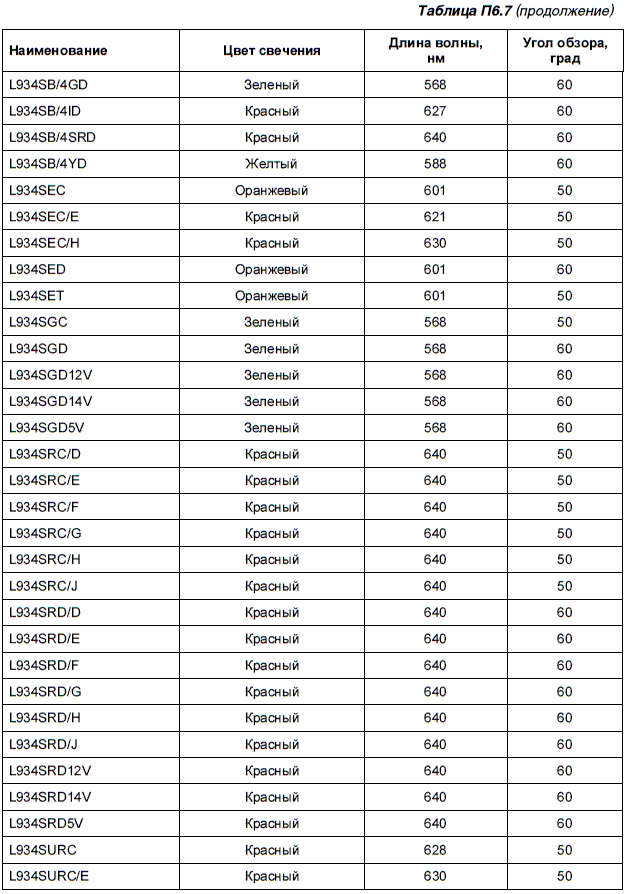

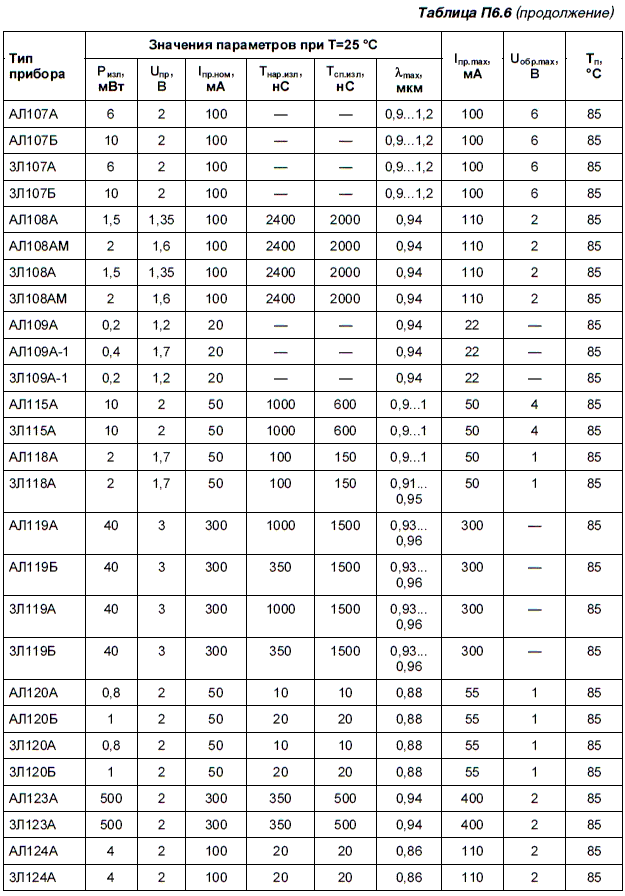

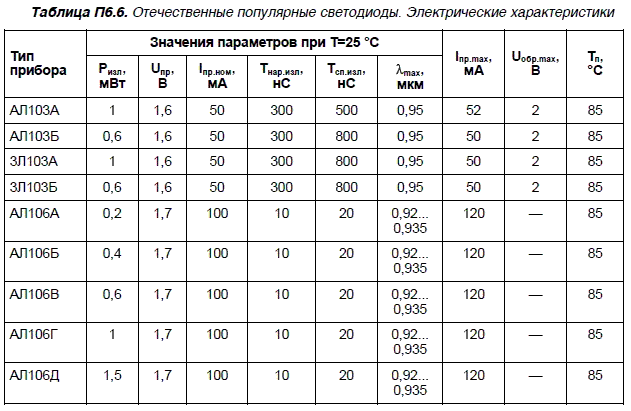

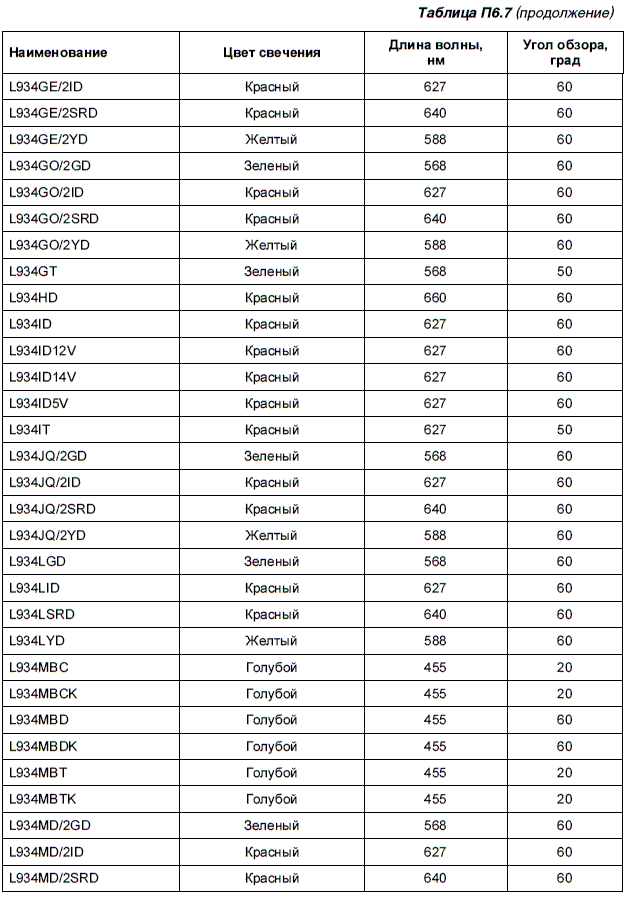

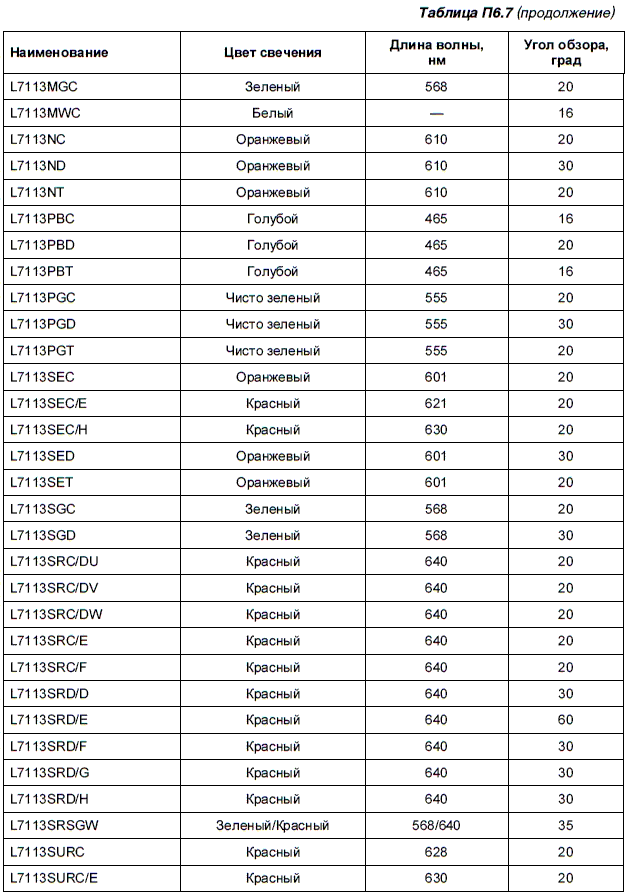

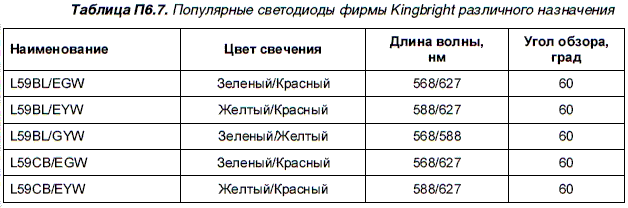

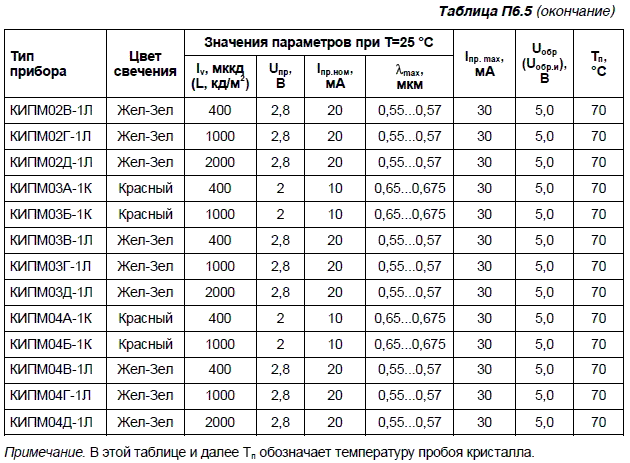

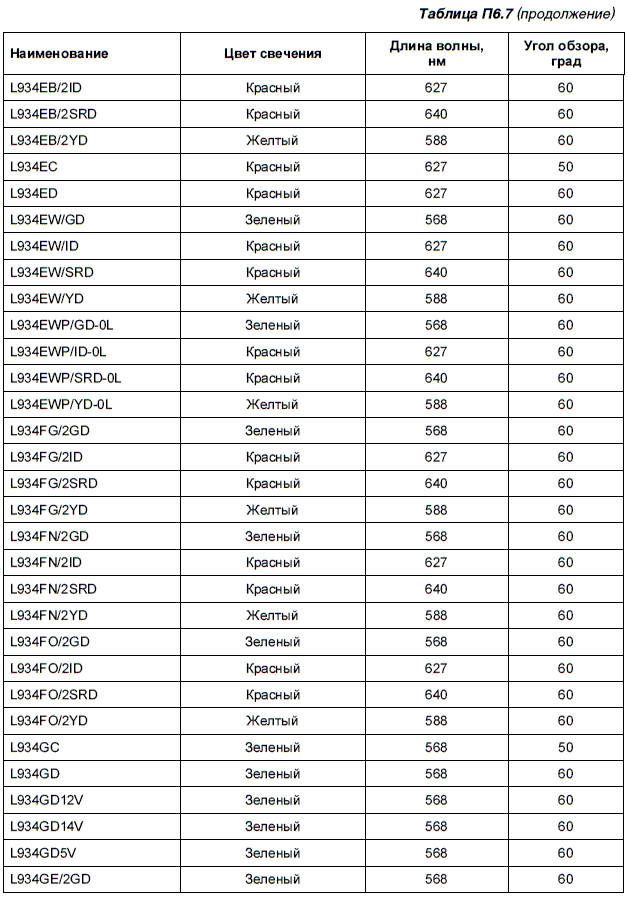

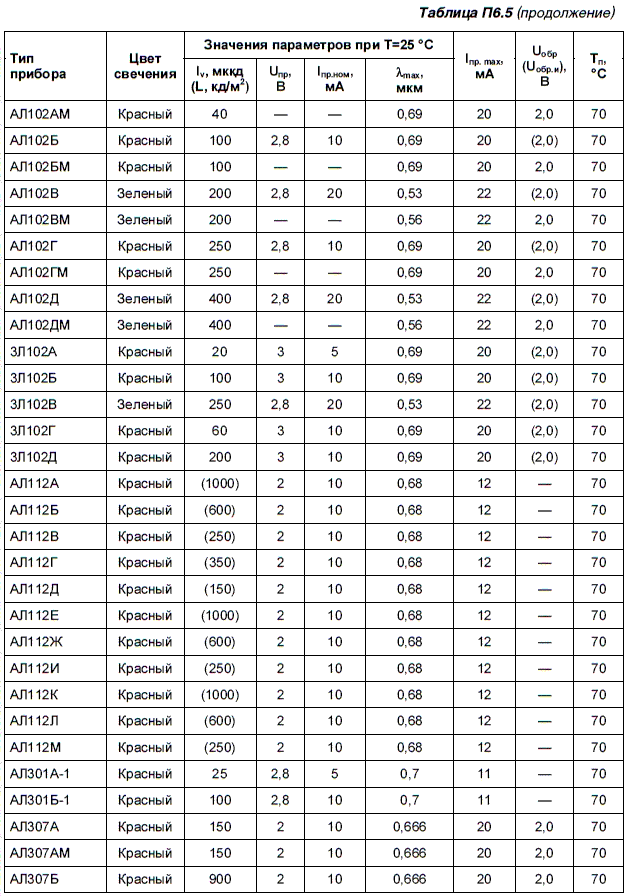

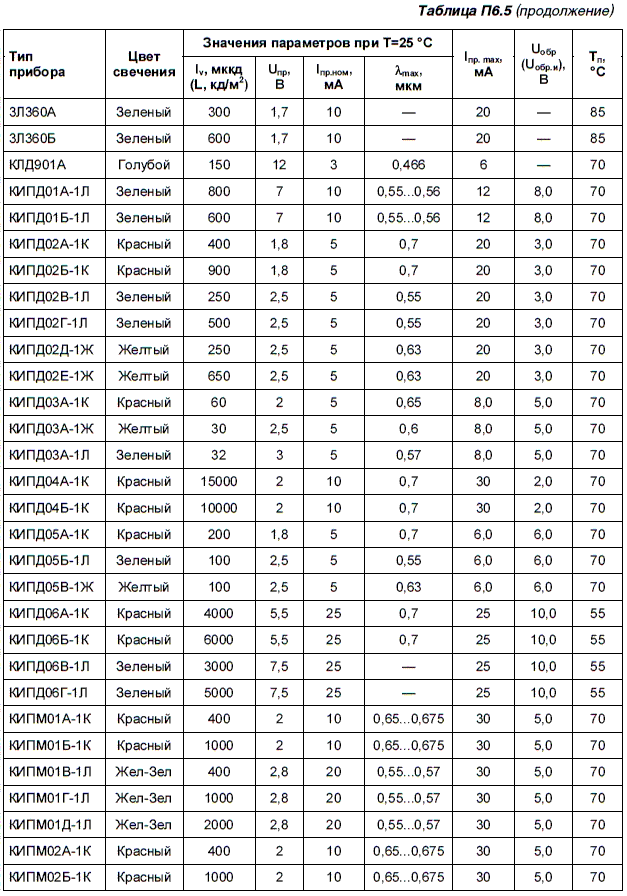

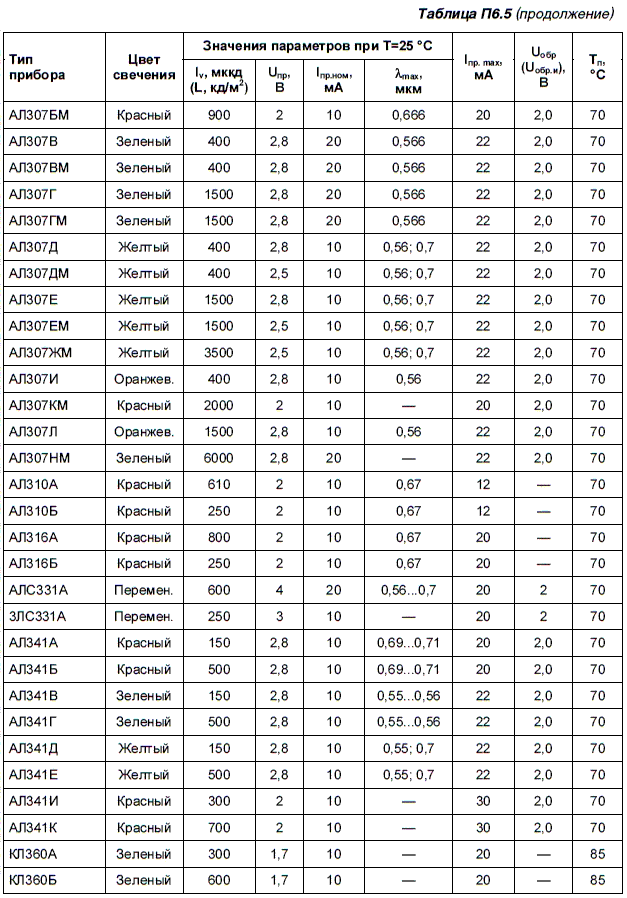

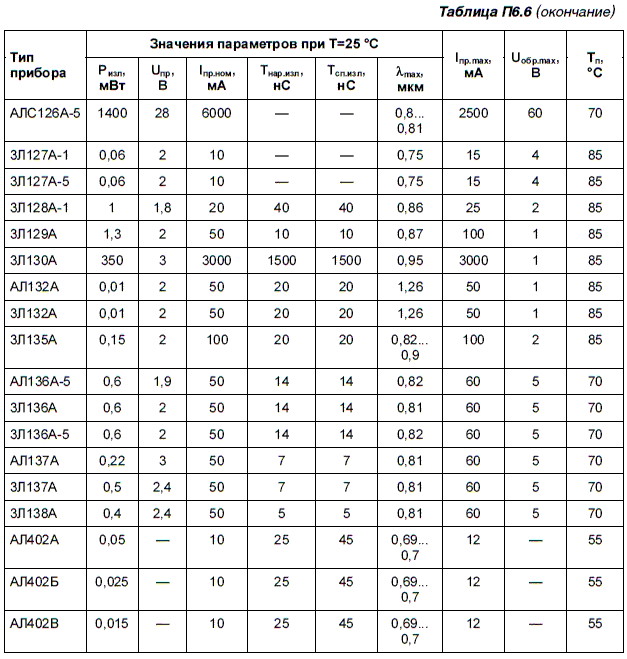

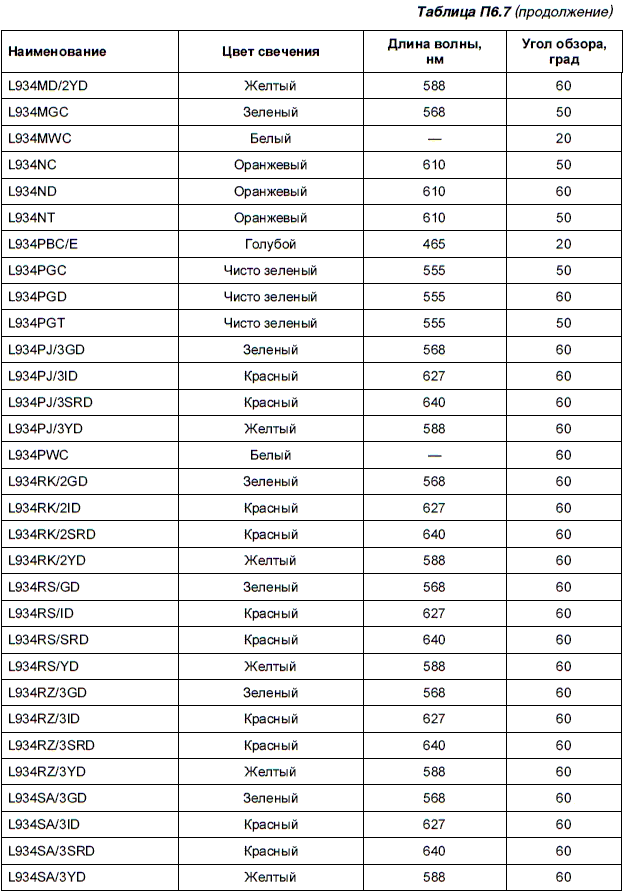

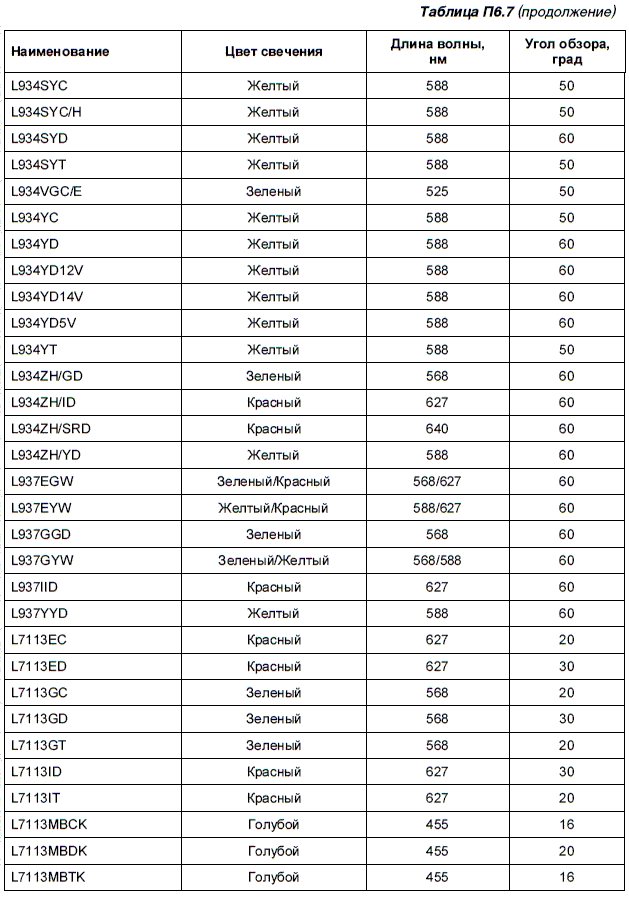

Наряду с отечественными производителями светодиодов в продаже уже давно появились светодиоды зарубежного производства, как ни странно имеющие наименьшую стоимость по сравнению с отечественными светодиодами. Популярные отечественные светодиоды представлены в табл. П6.5 и П6.6. Зарубежные светодиоды, на примере производства фирмы Kingbright сведены в табл. П6.7. Туда же помещены актуальные справочные данные по двухцветным светодиодам той же фирмы.

Наряду с приборами, дающими возможность осуществлять линейное усиление сигналов, в электронике, в вычислительной технике, и особенно в автоматике, широкое применение находят приборы с падающим участком вольт-амперной характеристики. Эти приборы чаще всего выполняют функции электронного ключа и имеют два состояния: запертое, характеризующееся высоким сопротивлением, и отпертое, характеризующееся минимальным сопротивлением.

Динистор — это управляемый диод, состоящий из четырех чередующихся слоев p1 — n1– p2– n2. Если подать на него не очень большое напряжение U, плюсом на слой р1 и минусом на слой n1, то потечет ток в направлении, как показано стрелкой. В результате переходы П1 и П2 будут работать в прямом направлении, а переход П2 — в обратном. Таким образом, получится как бы сочетание двух транзисторов в одном приборе.
