Радиолюбители в повседневной практике часто применяют дискретные полупроводниковые элементы — диоды, стабилитроны и стабисторы.

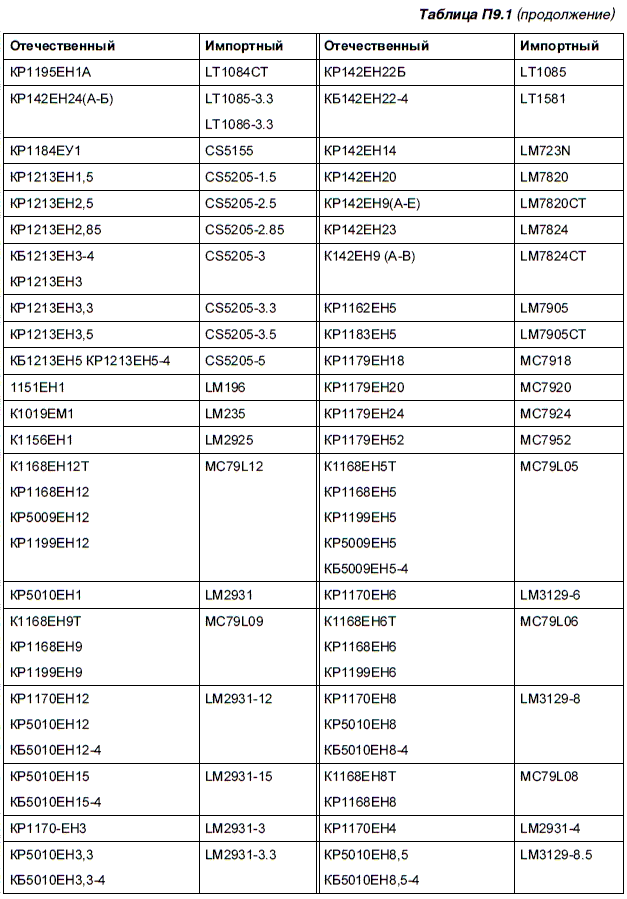

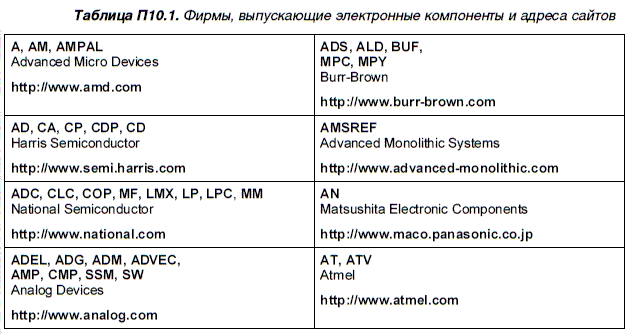

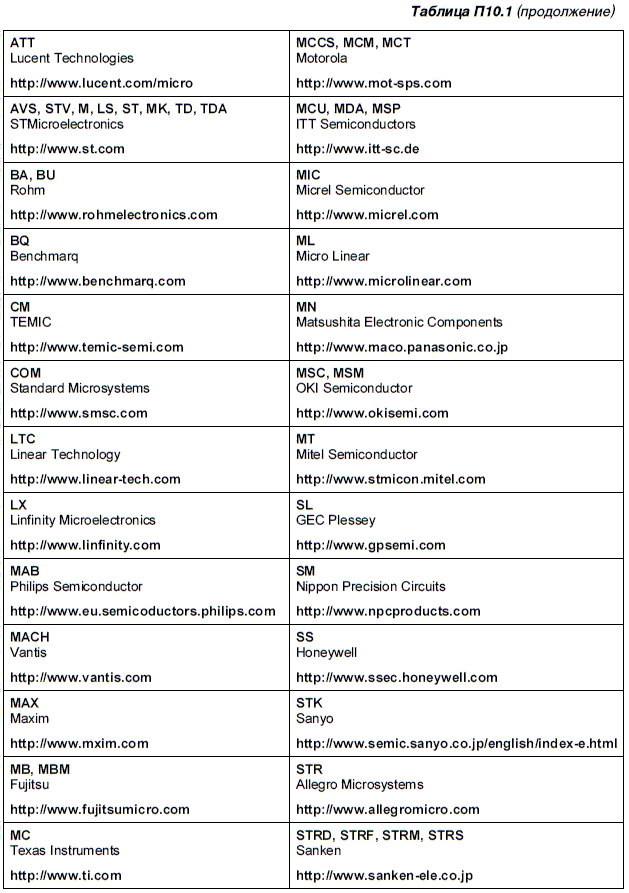

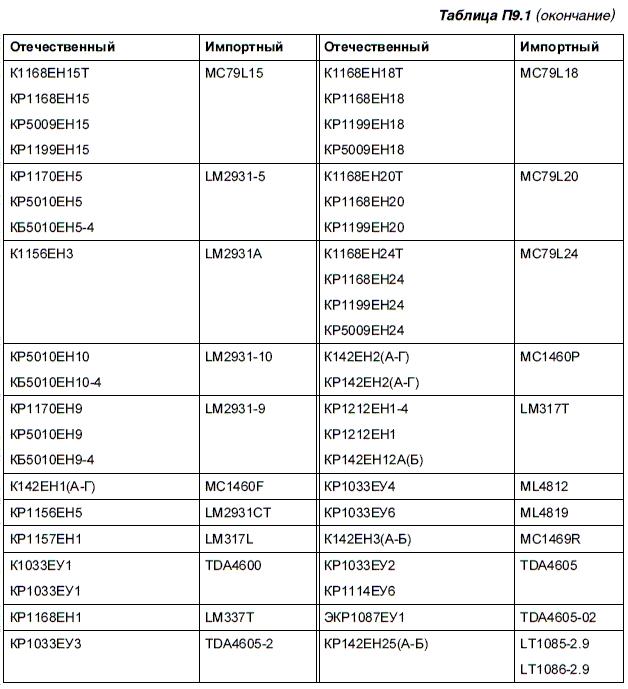

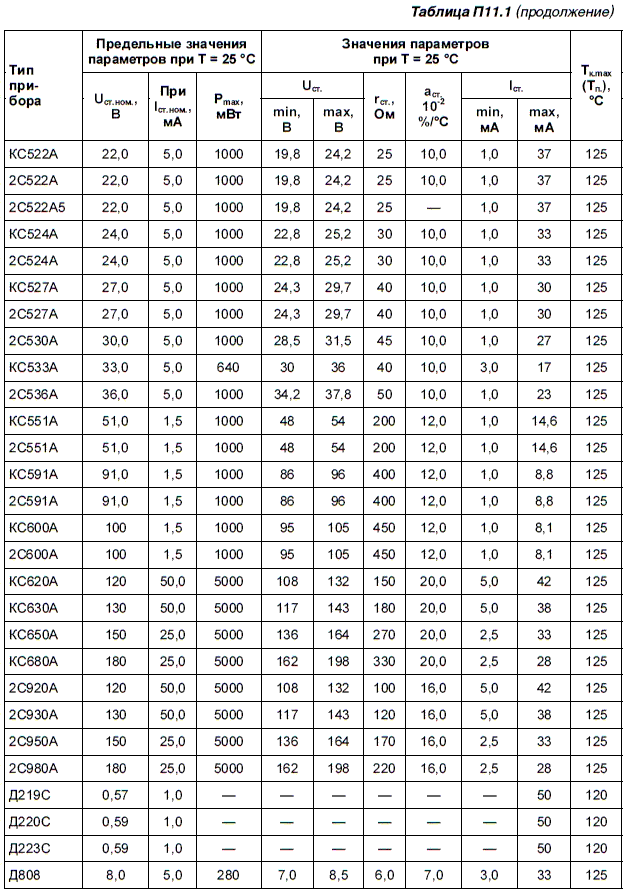

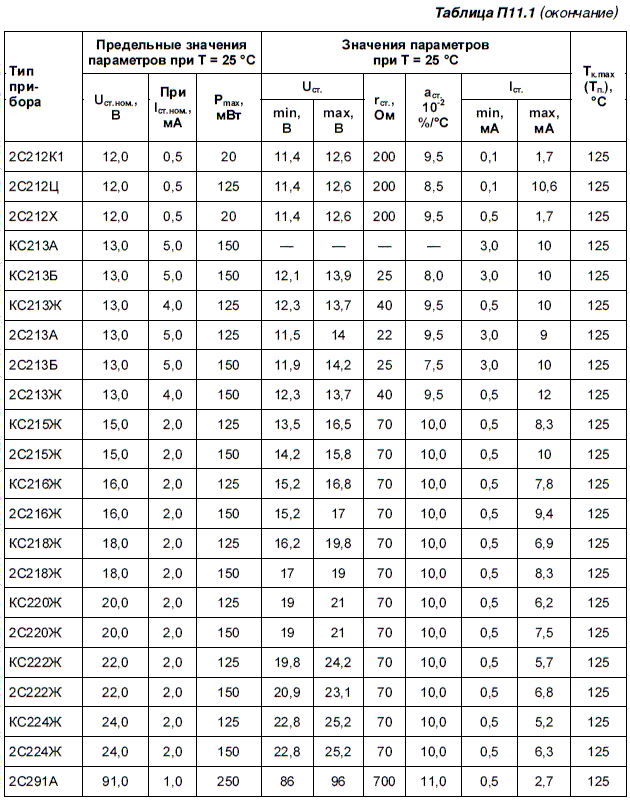

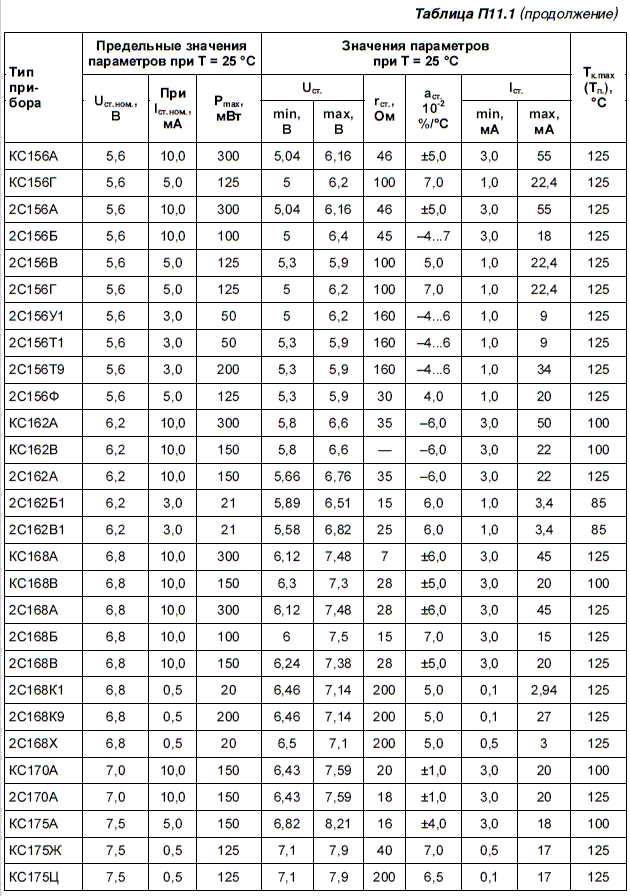

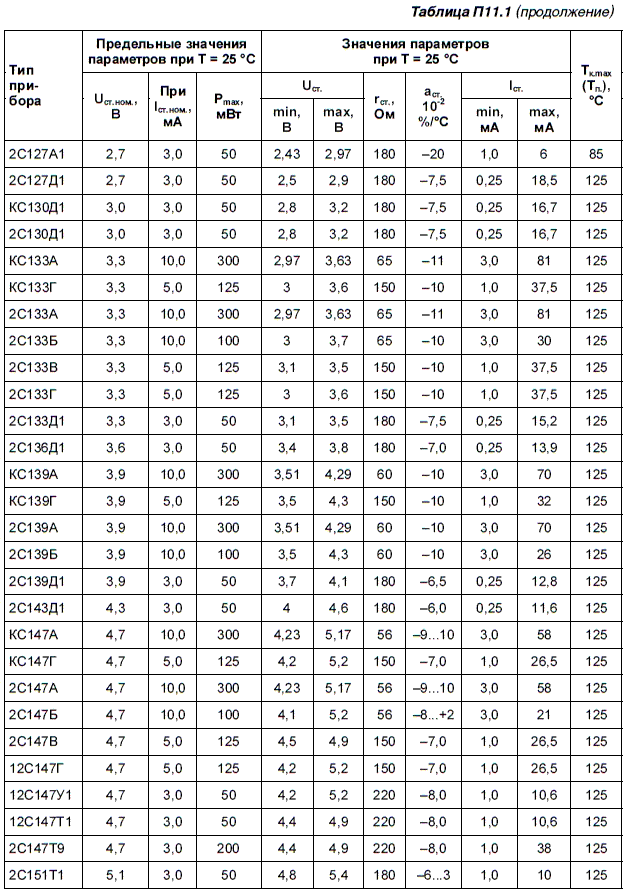

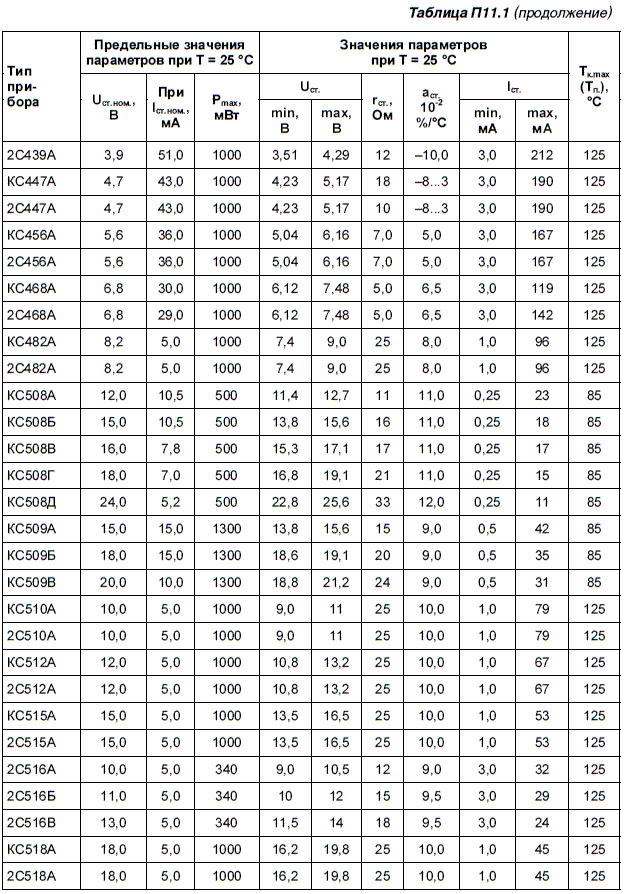

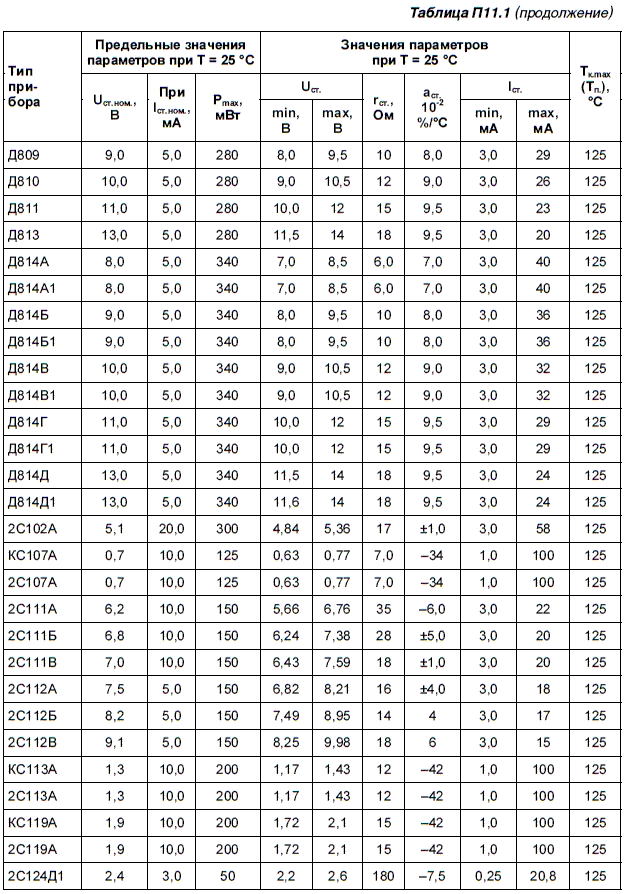

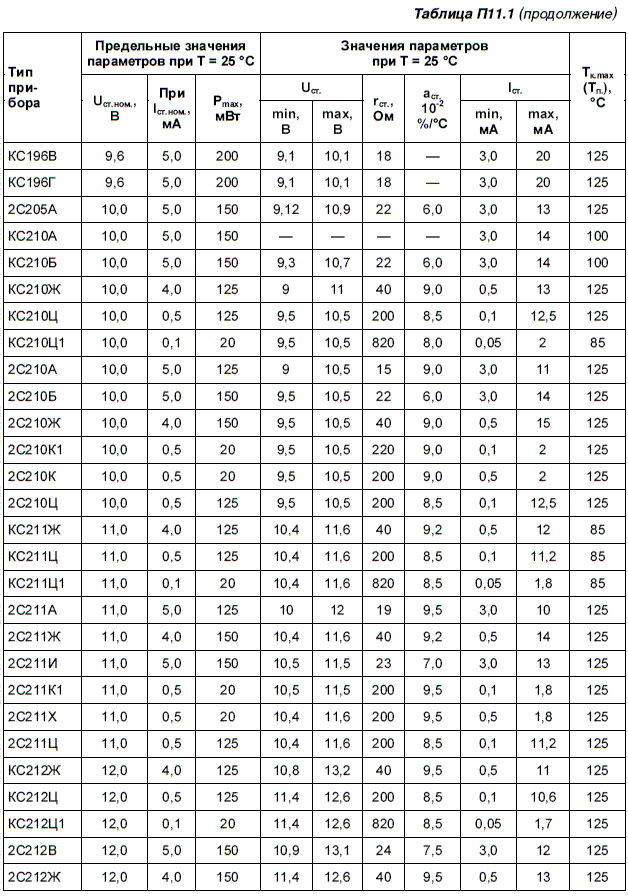

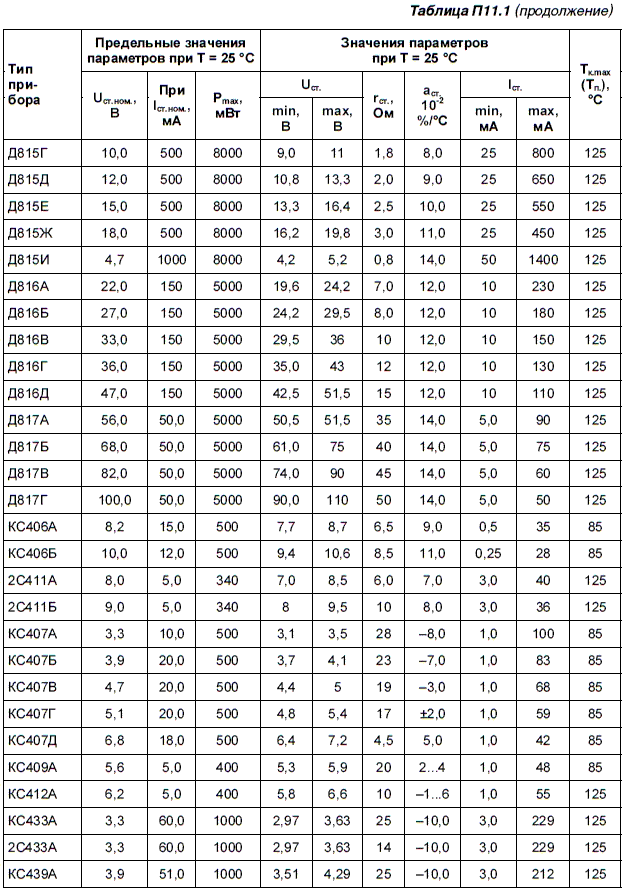

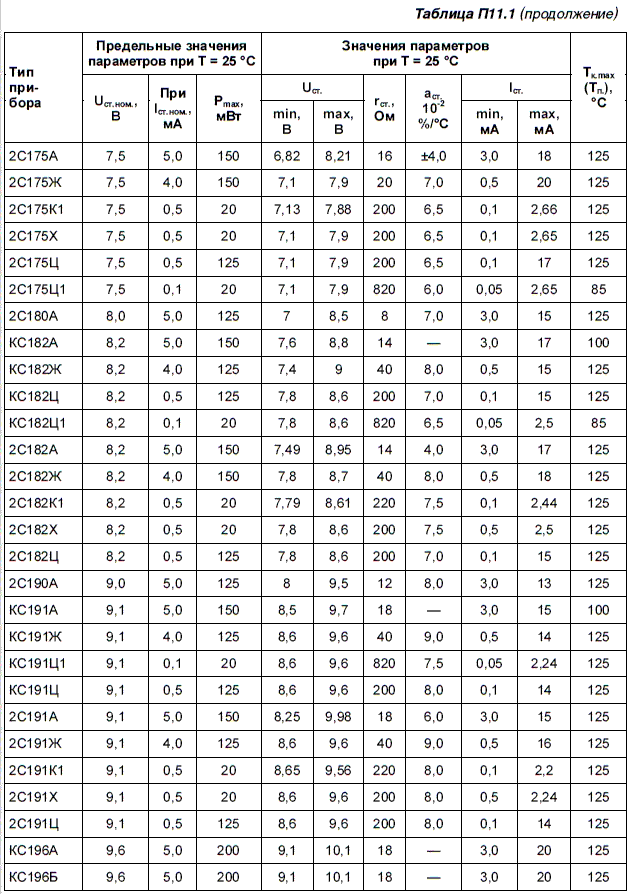

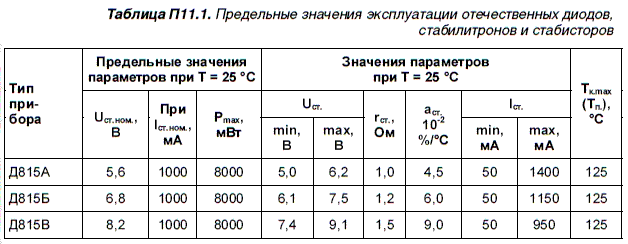

Для того чтобы правильно подобрать электронный компонент, произвести замену неисправной детали или рассчитать параметры электрической схемы, требуется знание электрических параметров, обозначений и маркировки полупроводниковых приборов. Все эти сведения можно найти в специализированных справочниках. Однако удобнее работать когда все необходимые справочные данные скомпонованы вместе, находятся «перед глазами» и нет необходимости обрабатывать несколько источников информации. В подборку справочных данных, состоящую из табл. П11.1—П11.5, сведены электрические параметры и особенности маркировки наиболее популярных полупроводниковых приборов. Эти данные подготовлены автором благодаря многолетнему опыту работы с полупроводниковыми приборами.

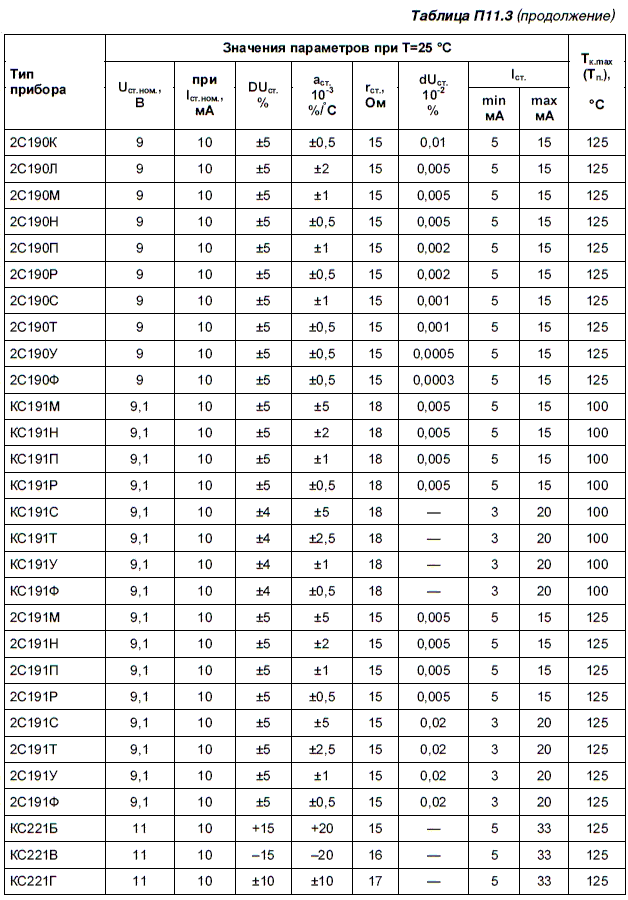

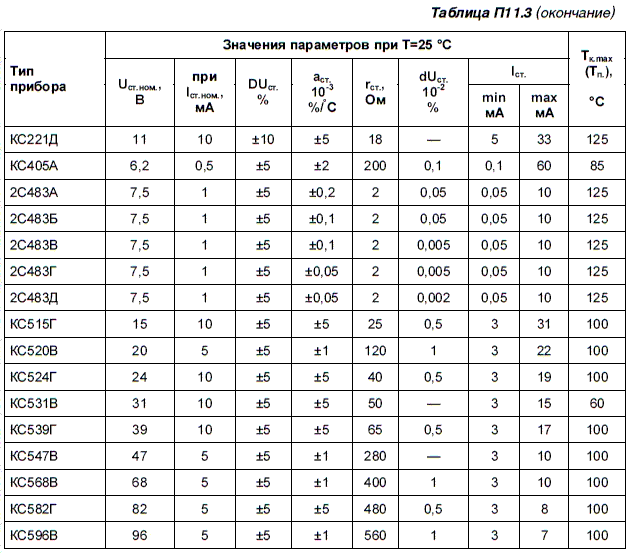

В табл. 11.3 представлены также электрические характеристики высоковольтных (но малой мощности) стабилитронов с напряжением стабилизации 31–96 В. Справочные данные по этим стабилитронам — в конце табл. 11.3.

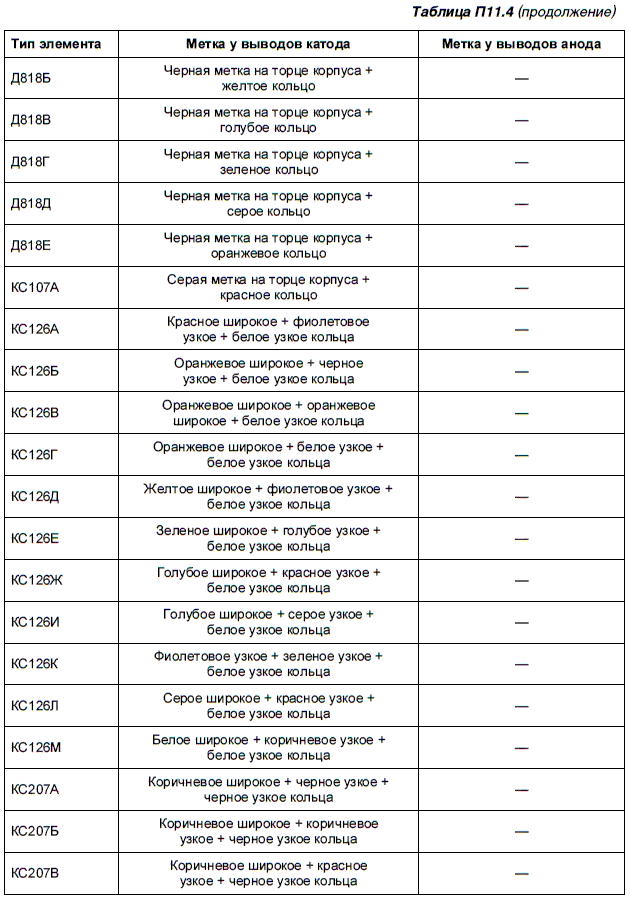

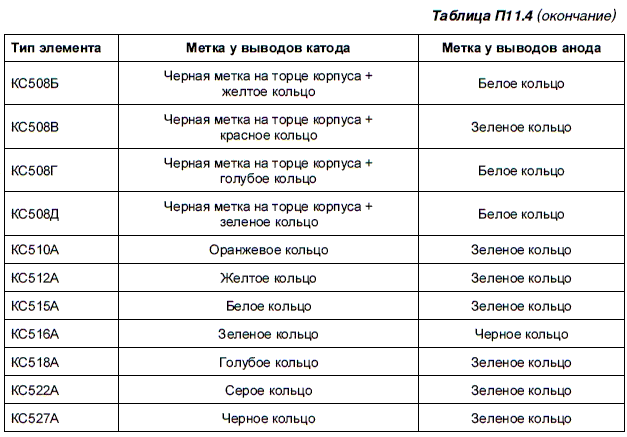

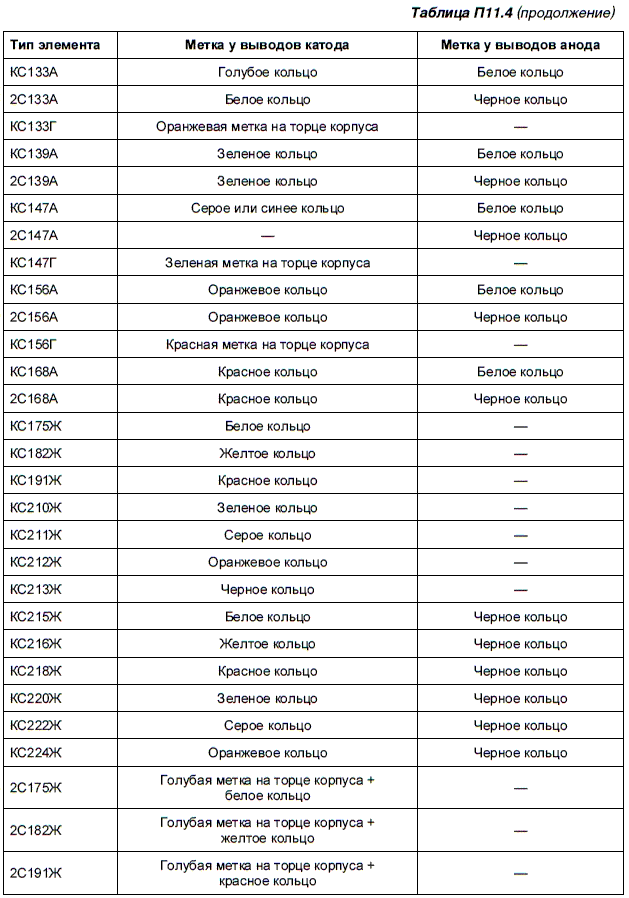

В табл. П11.4 представлены данные по цветовой маркировке отечественных стабилитронов и стабисторов.

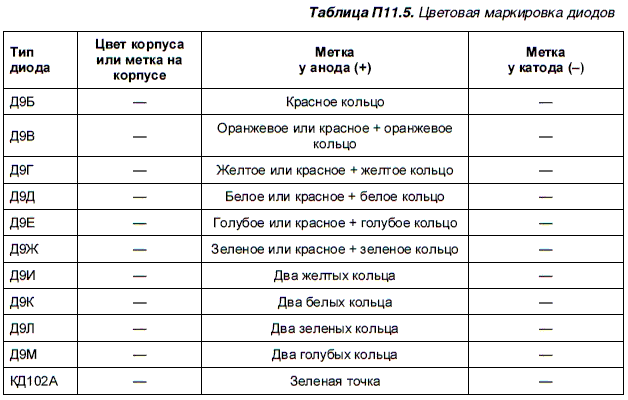

Информация по цветовой маркировке диодов представлена в табл. П11.5.

< image l:href="#"/>

Среди многообразия коаксиальных кабелей наиболее популярными являются кабели с волновым сопротивлением 75 Ом (применяемые в качестве фидеров для телевизионной техники с частотами 50—862 МГц) и кабели с волновым сопротивлением 50 Ом, применяемые в основном в качестве фидеров антенн радиопередающих (радиоприемных) устройств на частотах до 250 МГц. Во втором случае, кабели в качестве фидеров с волновым сопротивлением 50 Ом используются в том числе радиолюбителями, осуществляющими радиосвязь на дальние и короткие расстояния и применяющих для этой цели трансиверы и радиостанции с мощностью (передатчика) до 100 Вт. Наиболее популярные кабели и их обозначения представлены далее.

Однако даже в среде ВЧ-кабелей с одноименными маркировками и типами встречаются различные по материалу кабели, которые можно распознать даже визуально. Так, например, на практике можно приобрести кабель для прокладки телевизионных антенн (рекомендуется САТ50 или САТ703) с волновым сопротивлением 75 Ом разных производителей и, соответственно, разного качества. Это стало уже традицией во многих сферах жизни, не только в радиоэлектронике, и, чтобы с этим досконально разобраться, потребуется внимательно вникнуть не только в цены, но и в материал, из которого создан кабель, и в особенности маркировки. Так, например, для телевизионного фидера не принципиально, какого производства будет кабель САТ703, рекомендуемый специалистами и установочными центрами (он лучший по отзывам, чем САТ50) — итальянского или китайского. А между тем, для педантичного читателя и установщика антенн разница очевидна.

Так, на кабеле САТ703 итальянского производства указан производитель Made in Italy, в то время как на одноименном кабеле китайского производства производитель не указан, только метраж, волновое сопротивление и тип кабеля. Кроме того, итальянский кабель визуально толще на 0,5 мм и его материал плотнее (оба белого цвета и имеют двойную оплетку — из фольги и сетки медного провода), чем китайский аналог (тонкость его заметна на ощупь при непосредственном сравнении того и другого кабеля). А между тем в розницу цена на одноименный кабель сегодня составляет (для САТ703 и САТ50) 15–20 руб. за метр. Поэтому (чтобы купить лучший) требуется разбираться в их особенностях. Отечественным аналогом для телевизионного фидера является РК75-4-11 (и его аналоги). В приведенных далее сведениях по высокочастотным кабелям приводятся взаимозаменяемые пары-аналоги.

На рис. П12.1 представлено фото (изображение) куска кабеля САТ703 китайского производства с местом маркировки.

РК50-0,6-21

РК50-7-11

РК50-2-26

РК50-9-23

РК50-3-11

РК50-11-11

РК50-4-111

РК50-44-17

РК75-1-11

РК75-3-22

РК75-4-11

РК75-7-22

РК75-9-12

РК75-44-17

РК100-7-11

РК100-7-21

САТ50

САТ703

RG-5

RG-21

RG-29

RG-220

По американской классификации за буквами RG, обозначающими вид кабеля, через дефис следует его номер, состоящий из 1–3 цифр. Буквы F, D или C указывают на различные модификации кабеля с тем или иным номером.
