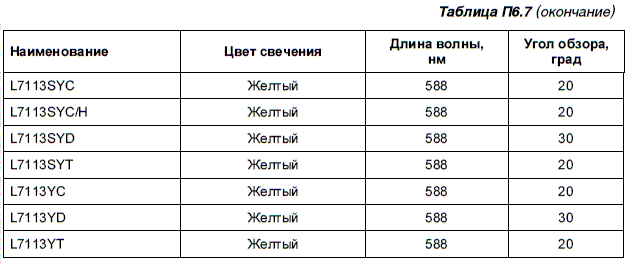

Комбинация транзисторов p-n-p и n-p-n обладает свойствами динистора и используется на практике: одним транзистором является комбинация слоев p1– n1– p2, другим, соответственно — комбинация слоев n1– p2– n2. Слои p1 и n2 являются эмиттерами, ni и p2 — базами для одного транзистора и коллекторами для второго. Во избежание путаницы их называют базами. Переход П2 называют коллекторным.

Происхождение отрицательного участка на характеристике динистора обусловлено той же причиной, что и в лавинном транзисторе. У обоих приборов на этом участке задан постоянный ток базы (у динистора он равен нулю).

Предпочтительным материалом для динисторов является кремний, т. к. у кремниевых переходов благодаря большей роли процессов генерации — рекомбинации коэффициент инжекции при малых токах близок к нулю, и с ростом тока увеличивается медленно. Еще одним преимуществом кремния является малая величина тока в запертом состоянии прибора. Однако, с другой стороны, кремниевые переходы характерны большей величиной прямого напряжения и большим сопротивлением слоев. Это ухудшает параметры динистора в открытом состоянии.

Преимущества электронных устройств с участием динисторов (многие из которых источники питания и преобразователи напряжения) — малая рассеиваемая мощность и высокая стабильность выходного напряжения; одним из недостатков является ограниченный выбор выходных напряжений, определяемый напряжениями включения (открывания) динисторов. Купирование этого недостатка полностью во власти разработчиков и производителей современной элементной базы динисторов.

Далее рассмотрим справочные данные (электрические характеристики) популярных динисторов.

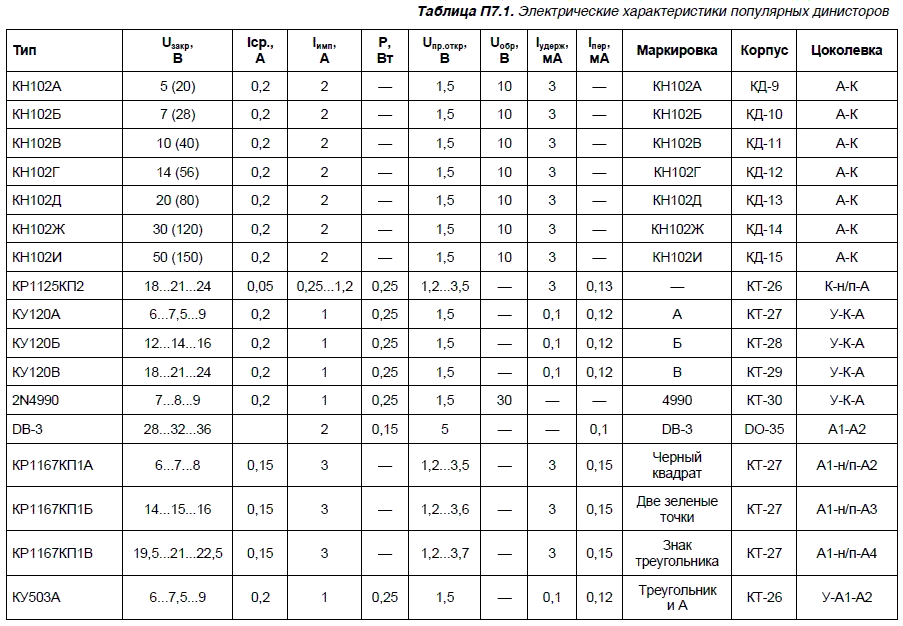

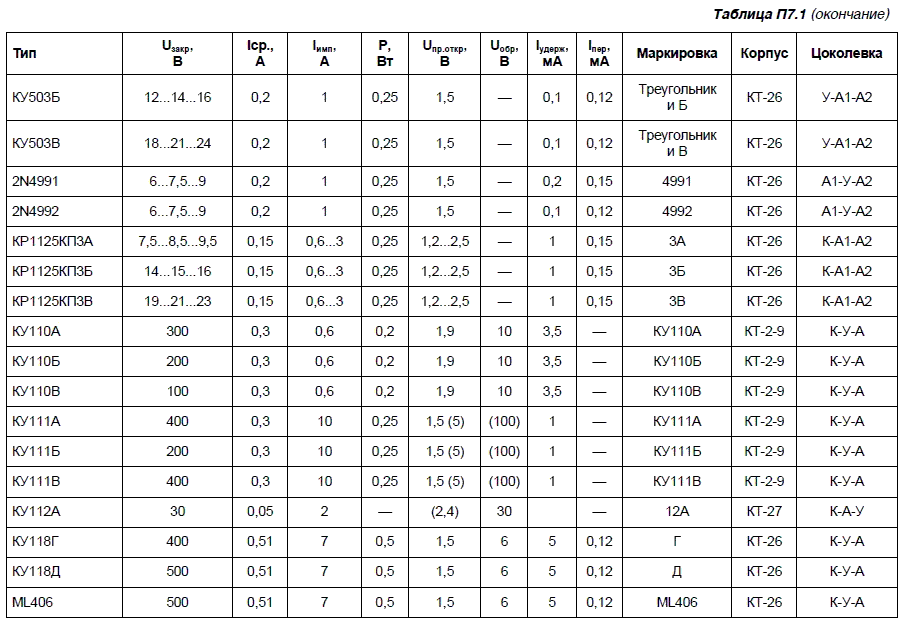

Электрические характеристики популярных динисторов представлены в табл. П7.1.

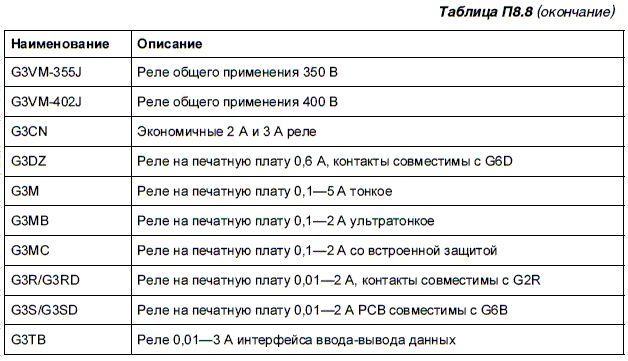

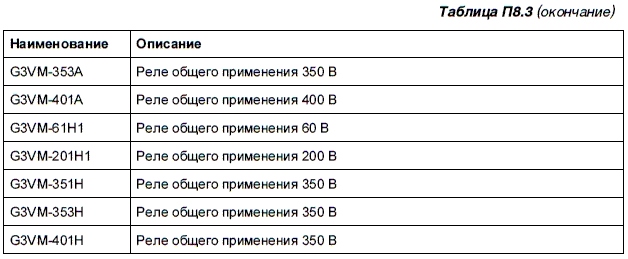

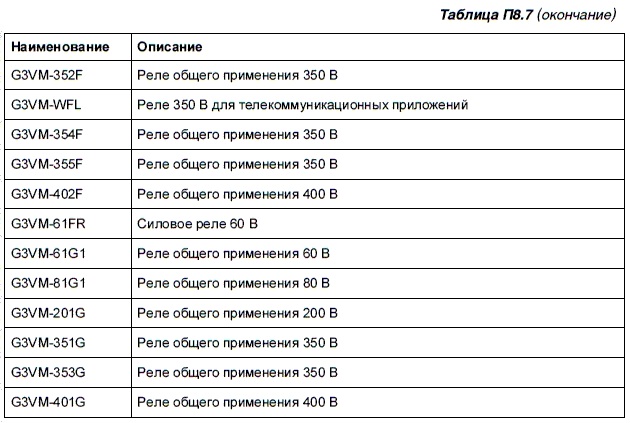

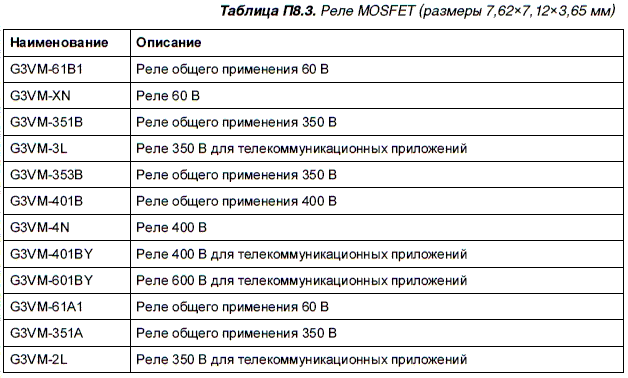

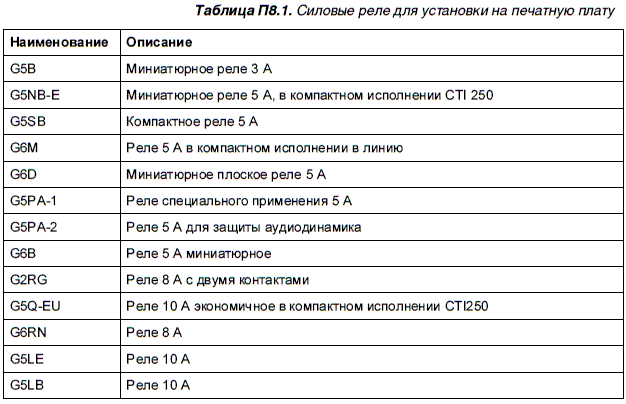

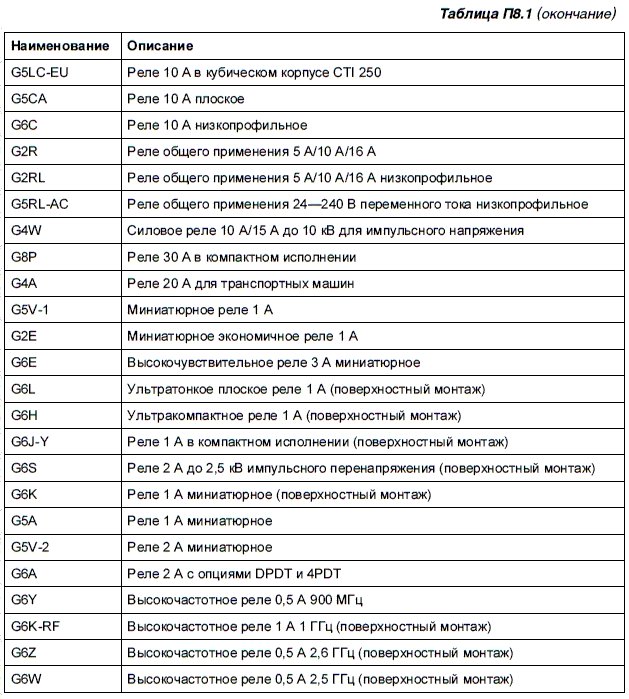

Реле фирмы Omron широко используются в бытовой технике, системах автоматизации, мобильных устройствах, информационном оборудовании. Приведенная в табл. П8.1—П8.9 справочная информация поможет при определении реле по его названию на схеме или печатной плате, заменах вышедших из строя реле, поиске их аналогов по электрическим характеристикам и правильному подбору по размерам.

Рассмотрим типы популярных реле и их назначение.

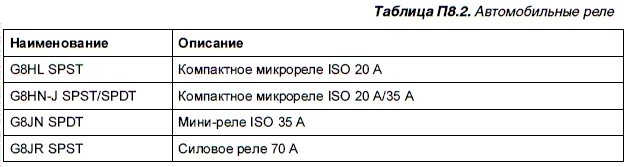

На рис. П8.1 представлен внешний вид автомобильных реле.

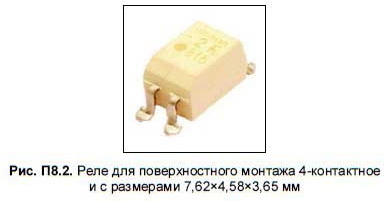

Реле для поверхностного монтажа 4-контактное и с размерами 7,62x4,58x3,65 мм показано на рис. П8.2.

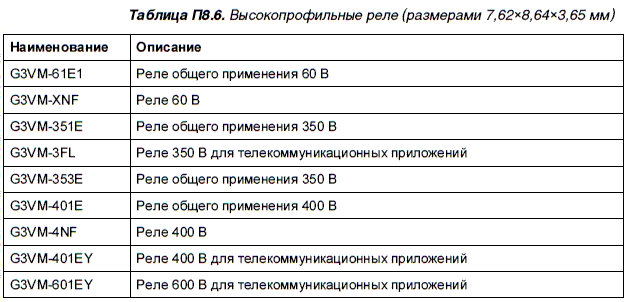

Высокопрофильное реле с размером 7,62x8,64x3,65 мм представлено на рис. П8.3.

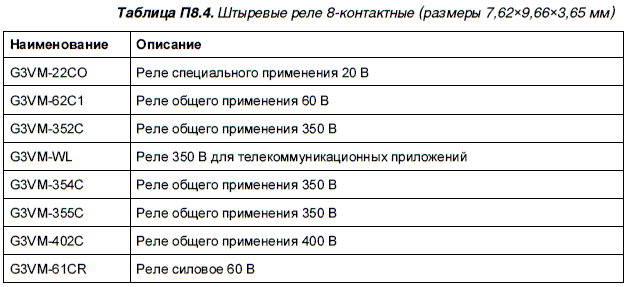

Реле для поверхностного монтажа, имеющего 8 контактов и размеры 7,62x9,66x3,65 мм, показано на рис. П8.4.

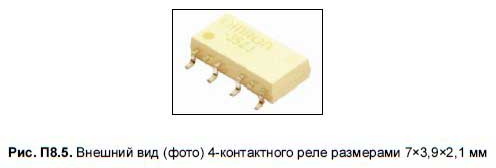

Внешний вид (фото) 4-контактного реле в компактном исполнении с размерами 7x3,9x2,1 мм представлен на рис. П8.5.

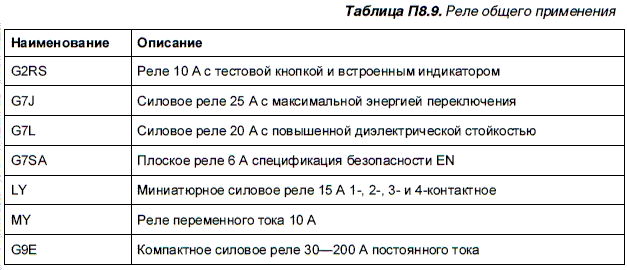

Примеры трех реле общего применения представлены на рис. П8.6.

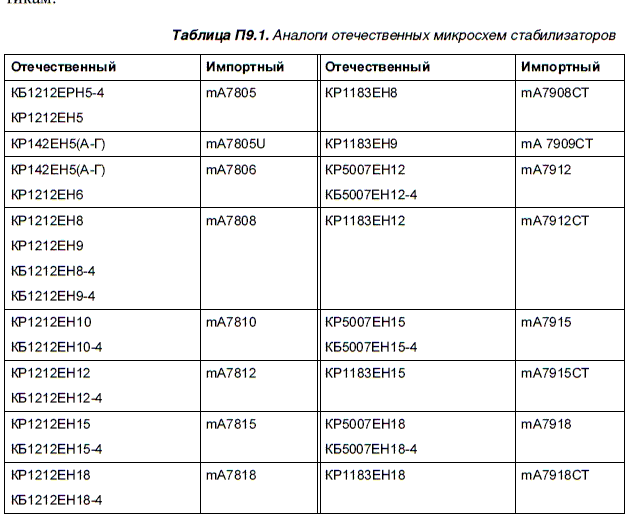

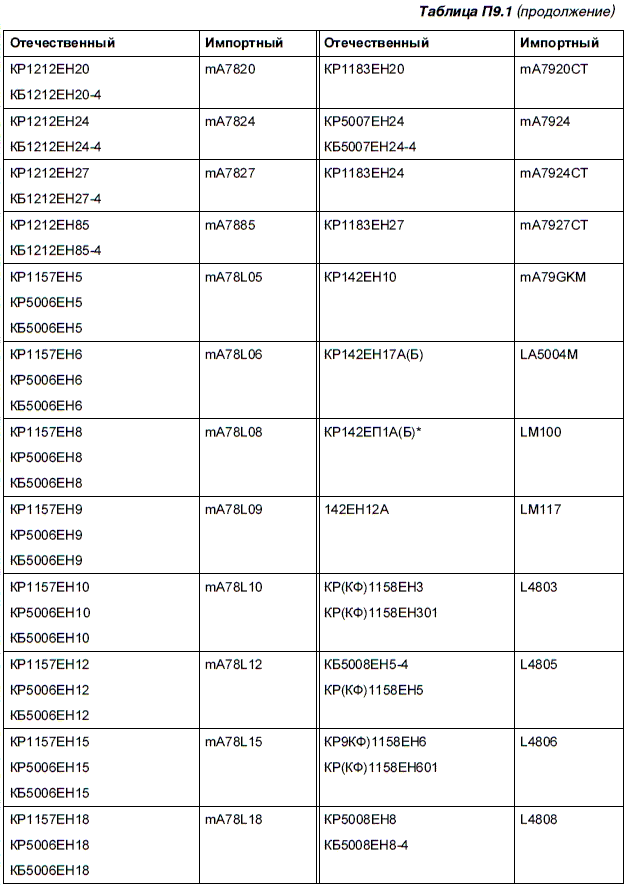

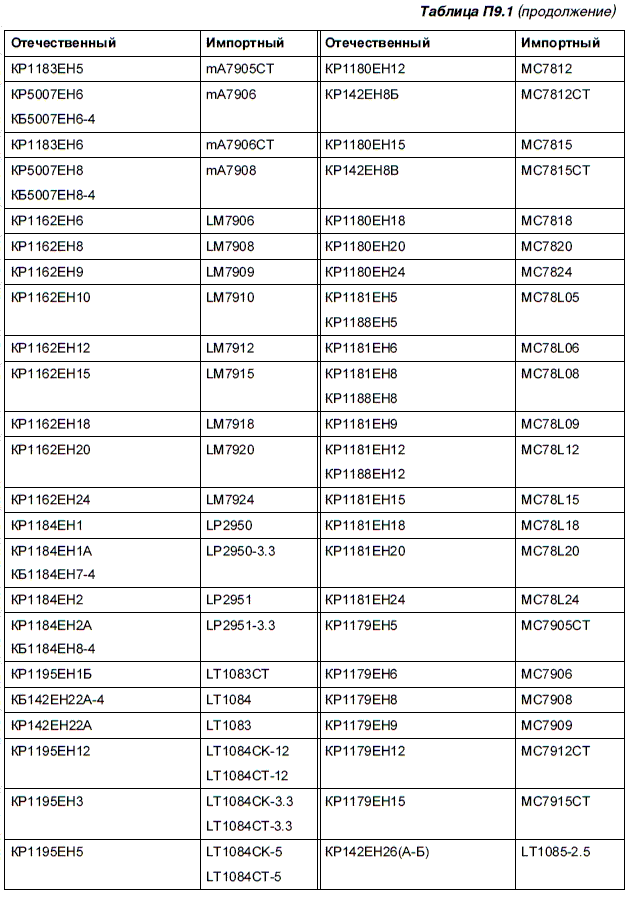

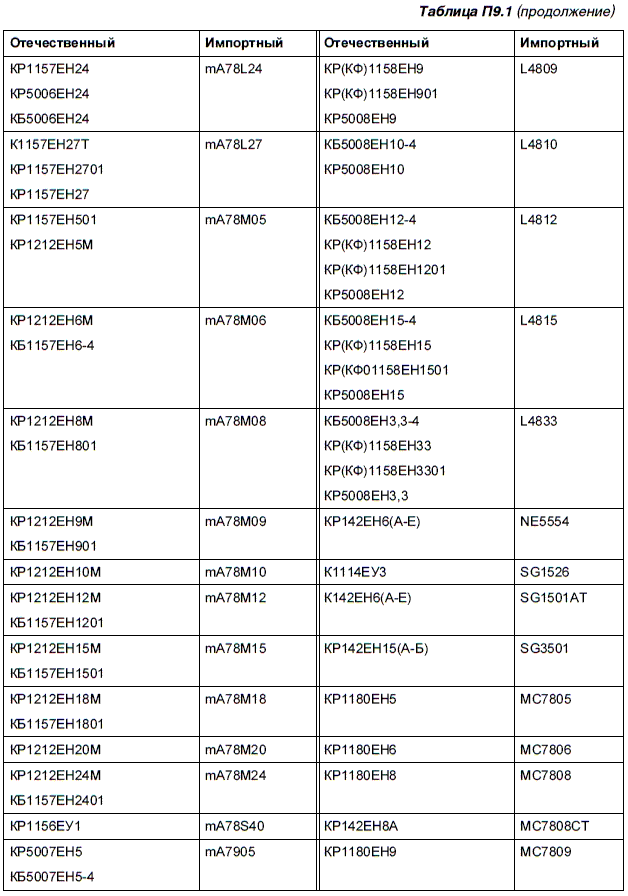

В табл. П9.1 представлены полные аналоги по электрическим характеристикам.

Компоненты для радиоэлектронной промышленности выпускаются различными фирмами-производителями, филиалы которых расположены по всему миру. Чтобы не запутаться в маркировке микросхем-аналогов и других электронных компонентов, найти справочные данные и электрические характеристики, важно знать адреса (сайты) производителей. Для этого вся полезная информация о наиболее известных и популярных фирмах-производителях электронных компонентов объединена в табл. П10.1. Филиалы фирм-производителей показаны в первой строке в ячейке табл. П10.1. В основном филиал фирмы-производителя прописывается и на корпусе микросхемы, например, МAX1486 или TDA2003.
