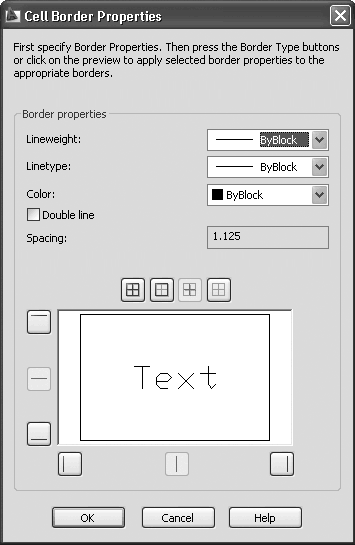

• Команда Borders (Границы) открывает диалоговое окно Cell Border Properties (Свойства границ ячейки) (рис. 4.47), в котором можно изменить толщину, тип и цвет границ ячейки.

Рис. 4.47. Окно управления свойствами границ ячейки

• Команда Match Cell (Привести в соответствие ячейку) позволяет вам копировать выбранные свойства ячейки в одну или более дополнительных ячеек.

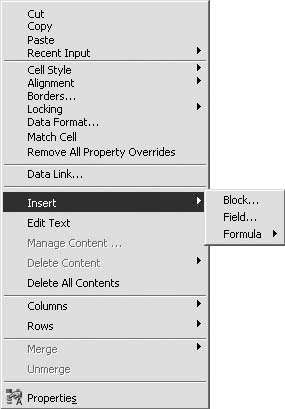

• Подменю Insert (Вставить) предназначено для вставки в таблицу различных объектов:

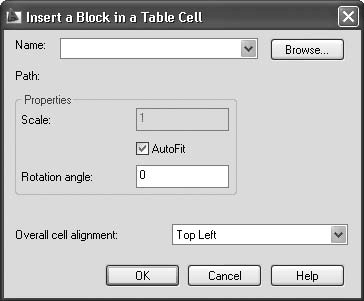

– при выборе пункта Block (Блок) на экране появляется диалоговое окно Insert a Block in a Table Cell (Вставить блок в ячейку таблицы) (рис. 4.48), в котором можно задать параметры вставки блока в таблицу;

Рис. 4.48. Диалоговое окно вставки блока

– щелчком на пункте Field (Поле) можно вызвать окно Field (Поле) (см. рис. 4.13) и вставить в таблицу автоматизированное текстовое поле;

– команда Formula (Формула) позволяет вставить в таблицу формулу, использующую в вычислениях значения других ячеек (о вставке формул подробно поговорим далее).

• Щелчок на пункте Edit Text (Редактировать текст ячейки) приводит к отображению вкладки Multiline Text (Многострочный текст), с помощью которой вы можете редактировать текст ячейки.

• Подменю Columns (Столбцы) предназначено для работы со столбцами таблицы:

– Insert Left (Вставить слева), Insert Right (Вставить справа) – команды, позволяющие вставить новый столбец соответственно слева или справа от текущей ячейки;

– Delete (Удалить) – удаляет столбец, в котором находится выделенная ячейка (если выделено несколько ячеек в разных столбцах, то команда удаляет все эти столбцы);

– Size Equally (Равный размер) – позволяет изменять размер группы столбцов так, чтобы они были равными по ширине; этот пункт меню становится активным, когда выбран более чем один столбец.

• Подменю Rows (Строки) содержит команды для работы со строками таблицы:

– Insert Above (Вставить выше), Insert Below (Вставить подстроки) – вставляет новую строку соответственно выше или ниже текущей ячейки;

– Delete (Удалить) – удаляет одну или более выделенных строк;

– Size Equally (Равный размер строк) – позволяет сделать выделенные строки равными по высоте.

• Выбрав в меню пункт Remove All Property Overrides (Удалить все наложенные свойства), можно восстановить формат ячейки, заданный по умолчанию.

• Команда Delete All Contents (Удалить все содержимое) удаляет содержимое ячейки.

• Подменю Merge (Слияние) позволяет объединить две или более ячейки в один блок, строку или столбец.

• Unmerge (Разделить) – превращает объединенные ячейки в отдельные.

• Пункт меню Properties (Свойства) отображает палитру Properties (Свойства) со свойствами ячейки (рис. 4.49). На этой палитре вы можете при необходимости изменять любые параметры.

Рис. 4.49. Палитра Properties (Свойства) с параметрами ячейки

Ячейки таблиц могут содержать формулы. AutoCAD предоставляет следующие функции, обычно доступные в электронных таблицах:

• =Sum(A1:A10) – суммирует значения в первых десяти строках столбца A;

• =Average(A10:E10) – подсчитывает среднее арифметическое значений первых пяти столбцов строки 10;

• =Count(A1:D100) – отображает общее количество ячеек в блоке от столбца A до столбца D и от строки 1 до строки 100;

• =A1+D1 – складывает значения ячеек A1 и D1;

• =A1–D1 – вычитает значение ячейки D1 из значения ячейки A1;

• =A1*D1 – перемножает значения ячеек A1 и D1;

• =A1/D1 – делит значение в ячейке A1 на значение в ячейке D1;

• =A1^2 – вычисляет квадрат значения в ячейке A1; число после символа ^ является экспонентой.
