4. В следующем окне мастера установите переключатель в положение Select objects in the current drawing (Выбрать объекты в текущем чертеже) и нажмите находящуюся рядом кнопку. Выделите интересующие вас объекты и нажмите клавишу Enter. В окне мастера нажмите кнопку Next (Далее).

5. На третьем шаге мастера вы увидите список выделенных объектов, который при необходимости можно скорректировать. Нажмите Next (Далее).

6. В следующем окне с помощью флажков выберите свойства выделенных объектов, которые вы хотите извлечь в таблицу, например Area (Площадь). Щелкните на кнопке Next (Далее).

7. В пятом окне мастера вы увидите сформированную таблицу. Здесь можно упорядочить и отфильтровать данные, добавить вычисляемые поля, создать внешние ссылки (для этого следует нажать кнопку Link External Data (Присоединение внешних данных), которая приведет к открытию одноименного окна). Выполнив необходимые настройки, нажмите кнопку Next (Далее).

8. В шестом окне мастера установите флажок Insert data extraction table into drawing (Вставить таблицу извлеченных данных в чертеж), после чего нажмите кнопку Next (Далее).

9. Мастер позволит вам откорректировать стиль, форматирование и структуру таблицы. Выполнив необходимые изменения, щелкните на кнопке Next (Далее).

10. После нажатия в заключительном окне мастера кнопки Finish (Завершить) укажите расположение таблицы на рисунке. В итоге получится таблица, подобная представленной на рис. 4.53.

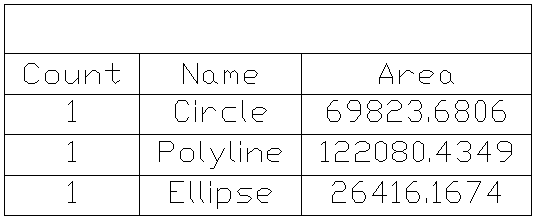

Рис. 4.53. Таблица извлеченных из рисунка площадей объектов

Прочитав эту главу, вы научились создавать и редактировать текст и таблицы в AutoCAD 2009.

Напомню, что в AutoCAD существует текст двух видов: однострочный и многострочный. Каждый из них служит своим целям. При создании коротких примечаний, заголовков и пометок в рисунке вы можете положиться на однострочный текст. В других случаях можно воспользоваться преимуществами многострочного текста, который позволяет, например, вставлять специальные символы из меню, создавать нумерованные, маркированные и помеченные буквами списки.

Вы можете вставить в свои рисунки текстовые поля, а также автоматически обновляемые поля с датой, именем файла и даже вашим именем.

Таблицы можно использовать для различных целей, например оформлять в виде таблиц некоторые списки. Вставив непосредственно в ячейки таблицы интеллектуальные поля, вы можете значительно оживить чертеж.

Графическая информация, безусловно, является приоритетной. Это основная причина возникновения систем проектирования, подобных программе AutoCAD. Однако существование промышленных стандартов, сложность чертежей и схем, необходимость документирования и недостаточность графической информации делают текст необходимым элементом чертежей.

Линейный размер

Проставление размеров для окружности и угла

Измерение углов

Базовые и связанные размеры

Стиль размера

Резюме

Данная глава посвящена следующим вопросам:

• размеры и их типы;

• работа с линейными размерами;

• работа с диаметрами, радиусами, углами;

• понятие стиля размера и управление стилями.

Проставление размеров на рисунках – возможно, один из наиболее спорных аспектов в работе с программой AutoCAD. В то время как создать размеры довольно просто, управление их видом и поведением может оказаться достаточно сложным занятием. Причина этого – существование множества различных типов размеров и большого количества переменных, которые управляют их вешним видом. Кроме того, способы работы с размерами, их вид и поведение могут очень различаться в зависимости от отрасли промышленности, в которой вы работаете (механическое проектирование, атомная энергетика, электроника и т. д.). В этой главе вы узнаете, как размещать размеры, а также как использовать стили размера, чтобы управлять их видом и поведением.

Команды управления размерами можно запустить с помощью соответствующих кнопок на вкладке Annotate (Аннотация) в группе Dimensions (Размеры) ленты (рис. 5.1).

Рис. 5.1. Группа Dimensions (Размеры)

Существует много типов размеров, доступных в AutoCAD. Чаще всего используют линейные размеры, радиус, диаметр и угловые размеры.

Размеры связаны с объектами и при внесении в чертеж каких-либо изменений обновляются автоматически.
