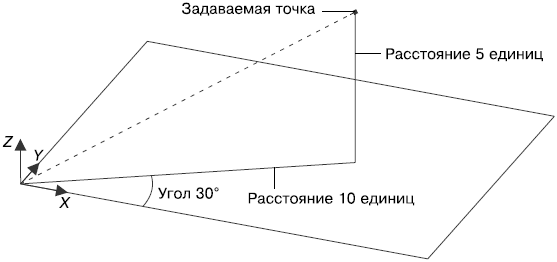

1. Вызовите какую-либо команду построения графического объекта, например LINE.

2. Наберите в командной строке .XY, чтобы задать координаты x и y для новой точки.

3. Щелкните кнопкой мыши на точке, координаты x, y которой необходимо скопировать. Обычно при этом используется один из режимов объектной привязки.

4. Переместите курсор вертикально вверх и введите с клавиатуры координату Z создаваемой точки.

Мы рассмотрели фильтр .XY подробно, так как он наиболее часто используется при трехмерных построениях: нередко модель начинают вычерчивать в плоскости XY, а затем уже задают смещение в вертикальном направлении. Применение координатных фильтров – достаточно трудоемкий способ задания координат, однако случается так, что задать точку каким-либо иным методом еще более затруднительно.

В целом, фильтрация точек применяется достаточно редко, так как применение объектных привязок значительно упрощает построение объектов.

Как в двухмерных, так и в трехмерных чертежах привязка к существующим объектам значительно упрощает построение модели. Использование объектной привязки позволяет однозначно указать нужную точку, причем сделать это с абсолютной точностью. Однако не стоит забывать, что на трехмерных чертежах в определенных видах некоторые объекты могут сливаться. Поэтому следует выбирать вид без этого недостатка. В остальном же использование привязки к объектам в двухмерных моделях полностью аналогично применению ее в трехмерном пространстве.

Основной системой координат в AutoCAD является прямоугольная декартова система координат, которая называется мировой системой координат (МСК). Она используется по умолчанию при создании нового чертежа. Направление осей демонстрируется с помощью трех стрелок (рис. 9.12). В трехмерных чертежах оси X и Y составляют горизонтальную плоскость, а ось Z направлена перпендикулярно вверх, то есть по умолчанию ось X соответствует ширине объекта, Y – глубине, а по оси Z отсчитывается высота.

Рис. 9.12. Трехмерное обозначение системы координат в AutoCAD

Кроме присутствующей во всех чертежах МСК, вы можете создать несколько собственных систем координат, называемых пользовательскими системами координат (ПСК). Применение ПСК обычно оправданно при создании трехмерных моделей, в которых присутствуют плоскости, не параллельные XY. Чтобы выполнять построения в таких плоскостях, необходимо создать систему координат, плоскость XY в которой будет параллельна одной из поверхностей объекта.

В версии AutoCAD 2009 применяется динамическая пользовательская система координат (ДПСК), которая существенно упрощает построение моделей, содержащих плоскости, не параллельные плоскости XY МСК. При выполнении команды построения программа автоматически создает новую систему координат, плоскость XY которой устанавливается по плоской грани твердого тела. После завершения построения текущей становится предыдущая система координат. Напомню, что включить или выключить ДПСК можно нажатием кнопки DUCS в строке состояния или клавиши F6 на клавиатуре.

Программа AutoCAD обладает богатыми возможностями для трехмерного моделирования. Из прочитанной главы вы узнали о существовании трех видов модели для представления объектов в трехмерном пространстве. Вы познакомились с режимами просмотра трехмерных объектов как посредством статических видов, так и с помощью различных интерактивных режимов. Владея навыками задания трехмерных координат, вы без труда сможете перейти непосредственно к построению трехмерных моделей.

Трехмерная грань

Многоугольная сеть

Поверхности вращения

Поверхности сдвига

Поверхности соединения

Поверхность Куна

Плоская поверхность

Поверхностные примитивы

Создание отверстий

Резюме

Данная глава посвящена созданию поверхностных моделей, которые в AutoCAD также называют сетями. Трехмерные поверхности могут довольно правдоподобно описывать реальные объекты, так как в этом случае, кроме ребер, создаются еще и грани объектов.
