Плоская поверхность
Команда PLANESURF позволяет создавать прямоугольные поверхности путем задания угловых точек. Кроме того, воспользовавшись дополнительным параметром этой команды, можно конвертировать замкнутую поверхность, состоящую из любого количества примитивов.
Чтобы создать прямоугольную поверхность с помощью команды PLANESURF, щелкните на кнопке Planar Surface (Поверхность), расположенной на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование), либо введите команду в командную строку.
Программа запросит координаты первого угла прямоугольной поверхности:
Specify fi rst corner or [Object] <Object>:
Введите координаты точки с клавиатуры или укажите их, щелкнув на нужном месте чертежа. Появится запрос о вводе второго угла:
Specify other corner:
Просто переместите указатель в нужную позицию и щелкните кнопкой мыши, чтобы завершить построение прямоугольной поверхности.

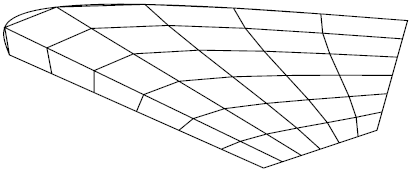

Команда PLANESURF обладает одним полезным свойством. Как уже говорилось, с ее помощью можно преобразовать любой замкнутый контур в поверхность.
Для этого достаточно в ответ на запрос об указании первого угла просто нажать клавишу Enter, тем самым выбрав параметр Object, а затем путем выделения объектов определить контур, подлежащий преобразованию в поверхность. Выделив объекты, нажмите клавишу Enter, чтобы завершить выполнение команды PLANESURF. На экране появится поверхностная модель, основанная на выбранном контуре.
Поверхностные примитивы
Стандартные трехмерные примитивы в программе AutoCAD можно создать несколькими способами. Первый способ – использование команды 3D. После ее запуска в командной строке появится запрос:
Enter an option
[Box/Cone/DIsh/DOme/Mesh/Pyramid/Sphere/Torus/Wedge]:
Выбрав один из параметров (Box (Параллелепипед), Cone (Конус), DIsh (Чаша), Dome (Купол), Mesh (Сеть), Pyramid (Пирамида), Sphere (Сфера), Torus (Тор) или Wedge (Клин)), можно создать нужный примитив.
Второй способ является, наверное, наиболее удобным. Он состоит во вводе в командную строку команды AI_ с именем фигуры. Например, команда AI_SPHERE предназначена для построения сферы.
Создание стандартных трехмерных примитивов с помощью различных команд рассмотрено в следующих подразделах.
Параллелепипед
Внешний вид параллелепипеда приведен на рис. 10.8.
Рис. 10.8. Поверхностный примитив параллелепипед
Стобы построить параллелепипед, вызовите команду AI_BOX. Появится приглашение:
Specify corner point of box:
Укажите координаты нижнего левого угла параллелепипеда. Появится следующий запрос:
Specify length of box:
Задайте длину параллелепипеда вдоль оси X. Программа выдаст запрос:
Specify width of box or [Cube]:
Определите ширину фигуры, то есть размер вдоль оси Y. Если выбрать параметр Cube (Куб), то программа не попросит определения размера по вертикали, а создаст куб, все стороны которого будут равны длине, указанной в ответ на предыдущий запрос.
Появится следующее приглашение:
Specify height of box:
Укажите высоту параллелепипеда.
Последнее, что нужно сделать, – это определить угол поворота вокруг оси Z в ответ на запрос:
Specify rotation angle of box about the Z axis or [Reference]:
В процессе формирования параллелепипед будет отображаться на экране желтыми линиями.
Клин
Чтобы приступить к формированию клина (рис. 10.9), вызовите команду AI_WEDGE.
Рис. 10.9. Клин
Создание клина во многом схоже с построением куба: необходимо указать аналогичные параметры.
После вызова команды AI_WEDGE появится приглашение:
Specify corner point of wedge:
Укажите координаты нижнего левого угла. Появится запрос:
Specify length of wedge:
