Наиболее часто используемым электроприбором является электрический утюг. Ведь действительно, например, холодильник с натяжкой можно заменить погребом, стиральную машину – стиральной доской и натруженными руками; а вот пользоваться для глаженья белья рубелем и скалкой сегодня уже вряд ли кто умеет, а угольным утюгом (даже если кому-либо он достался в наследство) современные ткани гладить опасно.

Сначала о том, какие типы утюгов предлагает нам промышленность. Их характеристики содержатся в маркировке утюгов. Итак, буквенные символы расшифровываются следующим образом:

УТ – утюг с терморегулятором;

УТП – утюг с терморегулятором и пароувлажнителем;

УТПР – утюг с терморегулятором, пароувлажнителем и разбрызгивателем;

УТУ – утюг с терморегулятором, утяжеленный.

Значение цифровых символов расшифровать еще проще: первое число, следующее за буквенными указателями, обозначает потребляемую утюгом мощность (в Вт); за вторым числом скрывается его масса (в кг). Пример: маркировка УТП1000–1,4 означает – «утюг с терморегулятором и пароувлажнителем мощностью 1000 Вт (1 кВт) и массой 1,4 кг».

Массе утюга не случайно уделяется повышенное внимание, ибо от нее зависит максимальное время разогрева подошвы; здесь существует закономерность: для легких утюгов, например УТ1000–1,2, максимальное время разогрева подошвы составляет 2,5 минут; для более тяжелых, таких, как, например, УТУ1000–2,5, – до 7,5 минут.

На рис. 86 показано устройство электрического утюга марки УТ.

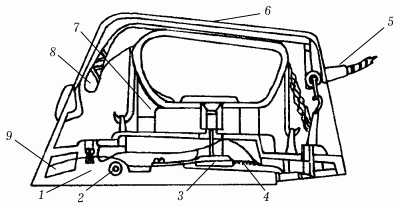

Рис. 86. Устройство электрического утюга марки УТ: 1 – подошва; 2 – трубчатый электронагреватель (ТЭН); 3 – терморегулятор; 4 – теплоизолирующая прокладка; 5 – шнур; 6 – крышка корпуса; 7 – ручка; 8 – сигнальная лампочка; 9 – кожух корпуса.

Конструктивно утюг состоит из алюминиевой или чугунной подошвы, в которую запрессован трубчатый электронагреватель (ТЭН); кожуха из жаропрочной пластмассы, отделенного от подошвы теплоизолирующей прокладкой; ручки и крышки (кожух, ручка и крышка образуют корпус утюга). Прочие дополнения – автоматический терморегулятор, пароувлажнительная система и разбрызгиватель (вместе с резервуаром для воды) – также монтируются под крышку корпуса утюга. Для включения утюга в электрическую сеть предназначен соединительный шнур с подвижным вводом.

Контроль за состоянием ТЭНа осуществляется визуально с помощью сигнальной лампочки: при отключении ТЭНа лампочка гаснет – это означает, что он нагрелся до температуры, заданной терморегулятором. Питание сигнальной лампочки в 3,5 В производится за счет падения напряжения на небольшом участке нихромовой спирали, включенной последовательно с ТЭНом.

Основу терморегулятора составляет биметаллическая пластина, которая управляет быстродействующим выключателем. Действует терморегулятор следующим образом: биметаллическая пластина нагревается от подошвы утюга; благодаря разности в коэффициенте теплового расширения двух металлов она изгибается и отжимает контактную пластину; в результате цепь размыкается, ТЭН отключается и начинает остывать. Но, как только биметаллическая пластина остынет до определенной температуры, ее изгиб распрямляется, освобождает контактную пластину, и ТЭН включается вновь.

Частая неполадка – неисправность сетевого шнура утюга. Обрыв жил сетевого шнура, как правило, происходит в месте его ввода в ручку утюга. Поскольку ввод подвижный, шнур постоянно подвергается изгибаниям в процессе глаженья. Такая поломка вовсе не требует полной замены шнура, ремонт заключается в восстановлении его целостности: шнур отрезают в месте излома, винтовой зажим освобождают от кусков жил, заново зачищают конец шнура необходимой длины и вновь заделывают в контактную колодку.

Утюг, у которого вышел из строя (сгорел) трубчатый электронагреватель, ремонту не поддается, поскольку ТЭН впрессован в подошву утюга.

Одной из неполадок терморегулятора является его сбитая настройка, что приводит к недостаточному нагреву или перегреву утюга. Восстановить настройку вполне под силу домашнему электрику. Для этого необходимо повернуть ручку терморегулятора против часовой стрелки до упора (то есть установить ее на минимальную температуру), разобрать утюг и отделить кожух корпуса от подошвы с терморегулятором. Затем пальцем слегка поднять и опустить конец подвижной контактной пластины в месте ее касания с пластиной биметаллической: при включении и выключении контактов будут слышны щелчки, которые можно ощутить даже тактильно.

Далее придется работать двумя руками: одной продолжать щелкать контактами, а отверткой, зажатой в другой руке, вращать регулировочный винт по часовой стрелке до тех пор, пока щелчки не прекратятся, после чего повернуть регулировочный винт обратно (против часовой стрелки) на пол-оборота – щелчки должны возобновиться. Такое положение терморегулятора будет соответствовать настройке на минимальную температуру нагрева подошвы. Завершается ремонт сборкой утюга.

Выводы всех электроэлементов утюга – ТЭНа, спирали, патрона сигнальной лампы и шнура питания – расположены на колодке в задней части утюга и закрыты съемной крышкой. Разбирая утюг, сначала необходимо отвинтить болты, удерживающие крышку, саму крышку снять и освободить контактную колодку от подведенных к ней проводов, после чего отвернуть винты, крепящие корпус к подошве.
