Рис. 10.16. Трехмерная сеть: M = 20, N = 10
Воспользовавшись данной командой, можно быстро создать трехмерную сеть достаточно большого размера, а затем уже с помощью маркеров подкорректировать положение узловых точек.
Создание отверстий
До сих пор вы создавали поверхности с помощью различных команд, однако ни разу не сталкивались с формированием отверстий. Запомните, что если вы сформировали поверхность с помощью одной из вышеперечисленных команд, то создать в ней отверстие невозможно. Поэтому отверстия необходимо создавать на этапе построения плоской грани. В этом случае для построения поверхностей используется команда REGION, которая создает область из выделенных объектов. Применяя к существующим областям операцию вычитания, можно создать отверстия.
Рассмотрим процесс создания отверстия круглой формы в прямоугольной поверхности (рис. 10.17).
Рис. 10.17. Прямоугольная область с отверстием
1. Для начала необходимо создать объекты, которые в дальнейшем определят границы областей. В рассматриваемом случае это прямоугольник и круг.
2. Создадим области из существующих поверхностей. Для этого вызовите команду REGION. Появится запрос:
Select objects:
3. Выделите окружность и нажмите клавишу Enter. Окружность превратится в область, но на практике области можно считать поверхностями.
4. Повторно вызовите команду REGION, чтобы создать прямоугольную область.
5. Теперь необходимо вычесть из прямоугольной области круглую. Для этого наберите в командной строке команду SUBTRACT или щелкните на одноименной кнопке на вкладке Home (Основная) в 3D Modeling (Трехмерное моделирование) ленты. Появится приглашение:
Select solids and regions to subtract from ..
Select objects:
6. Выберите объект, из которого в дальнейшем будет вычитаться другая область, и нажмите клавишу Enter. Появится запрос:
Select solids and regions to subtract ..
Select objects:
Примечание
Команда SUBTRACT является одним из инструментов теоретико-множественных операций, которые мы более подробно рассмотрим в следующей главе.
7. Выберите окружность, то есть вычитаемый объект, и нажмите клавишу Enter.
На этом создание отверстия завершено. Чтобы увидеть изменения, можно выбрать стиль визуализации Realistic (Реалистичный).
Резюме

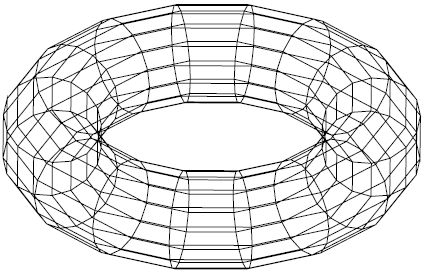

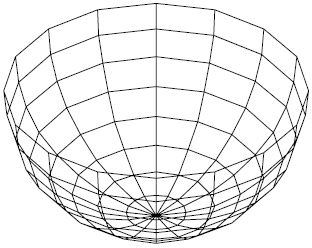

Прочитав эту главу, вы познакомились с трехмерными поверхностями. В AutoCAD поверхности моделируются так называемыми сетями, способы создания которых мы и рассмотрели. Кроме того, можно сформировать поверхность путем создания трехмерных примитивов. Замечу также, что наиболее часто данные поверхности применяются для отображения таких объектов, как, например, гнутые профили и штампованные детали.
Глава 11
Твердотельные модели
Создание типовых тел
Выдавливание тел
Тела вращения
Сложные объемные тела
Основы редактирования трехмерных моделей
Резюме
Кроме каркасных моделей, которые могут строиться с помощью обычных команд двухмерного черчения, и поверхностей, рассмотренных в предыдущей главе, в AutoCAD можно создавать твердые тела, хранящие наиболее полную информацию о формируемом объекте. Создавать тела даже проще, чем остальные модели. Кроме того, применение объемных моделей позволяет создавать более реалистичные чертежи.
Все основные кнопки для работы с твердотельными моделями можно найти в группе 3D Modeling (Трехмерное моделирование) (см. рис. 10.1), чтобы не обращаться к меню Draw– > Modeling (Черчение -> Моделирование) или Modify– > Solid Editing (Редактирование -> Редактирование тел) для вызова команд моделирования трехмерных тел.
Создание типовых тел
Построение типовых объемных тел во многом схоже с созданием типовых поверхностных моделей, рассмотренным в предыдущей главе.
Чтобы построить одну из типовых объемных моделей, необходимо воспользоваться меню Draw– > Modeling (Черчение -> Моделирование), кнопками в группе 3D Modeling (Трехмерное моделирование) или кнопками на панели инструментов Modeling (Моделирование).
Для создания трехмерных тел предназначены следующие кнопки (пункты меню): Polysolid (Полисолид), Box (Параллелепипед), Wedge (Клин), Cone (Конус), Sphere (Шар), Cylinder (Цилиндр), Torus (Тор) и Pyramid (Пирамида).
