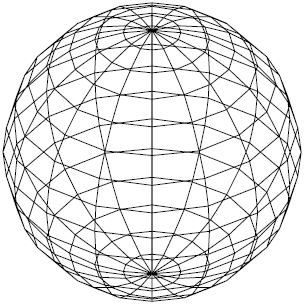

Рис. 10.12. Сфера
Сначала программа попросит указать центральную точку сферы:
Specify center point of sphere:
Помните, что в этом случае обязательно указывать все три координаты, иначе положение по оси Z будет принято за 0. Далее появится следующий запрос:
Specify radius of sphere or [Diameter]:
Задайте радиус сферы или, выбрав параметр Diameter, определите диаметр. AutoCAD выдаст запрос:
Enter number of longitudinal segments for surface of sphere <16>:
В ответ можно задать количество меридианов, то есть линий, проходящих из верхней центральной точки в нижнюю. Естественно, чем большее число вы укажете, тем более гладкой будет выглядеть поверхность.
Далее появится следующий запрос:
Enter number of latitudinal segments for surface of sphere <16>:
Задайте количество параллелей, служащих для отображения сферы.
Аналогично сфере строятся купол и чаша, так как они представляют собой верхнюю и нижнюю половины сферы.
Купол
Чтобы построить купол (рис. 10.13), вызовите команду AI_DOME.
Рис. 10.13. Купол
Первым приглашением команды будет следующее:
Specify center point of dome:
В ответ на него следует задать центр купола. Появится запрос:
Specify radius of dome or [Diameter]:
Задайте радиус купола. Следующие запросы предназначены для указания количества меридианов и параллелей соответственно:
Enter number of longitudinal segments for surface of dome <16>:
Enter number of latitudinal segments for surface of dome <8>:
Чаша
Чаша является нижней половиной сферы (рис. 10.14), и ее построение начинается с вызова команды AI_DISH.
Рис. 10.14. Чаша
После запуска команды появится приглашение:
Specify center point of dish:
Задайте центр чаши. Далее программа выдаст следующий запрос:
Specify radius of dish or [Diameter]:
Укажите радиус чаши. После этого в ответ на запросы следует определить количество меридианов и параллелей, составляющих поверхность чаши:
Enter number of longitudinal segments for surface of dish <16>:
Enter number of latitudinal segments for surface of dish <8>:
Тор
Интересную возможность предоставляет команда AI_TORUS: с ее помощью создается тор – фигура, изображенная на рис. 10.15.
Рис. 10.15. Тор
После запуска команды AutoCAD попросит указать центральную точку тора:
Specify center point of torus:
Далее появится следующий запрос:
Specify radius of torus or [Diameter]:
Задайте радиус тора или, выбрав параметр Diameter, укажите его диаметр. Программа выдаст запрос:
Specify radius of tube or [Diameter]:
В ответ укажите радиус или диаметр фигуры. Появится приглашение:
Enter number of segments around tube circumference <16>:
Укажите количество сегментов тора. Наконец, появится последнее приглашение:
Enter number of segments around torus circumference <16>:
Введите число, указывающее количество отрезков вдоль окружности тора.
Трехмерная сеть
Еще одной стандартной поверхностью, которую вы можете построить, является трехмерная сеть (рис. 10.16). Чтобы сформировать такую сеть, введите с клавиатуры команду AI_MESH. Построение трехмерной сети во многом схоже с созданием сети с помощью команды 3DMESH. Правда, команда AI_MESH предоставляет значительно меньше параметров. Все, что требуется указать, – это координаты четырех угловых точек и значения параметров M и N. После этого трехмерная сеть сразу появится на чертеже.
