Параллелепипед (рис. 11.1) является одной из фигур, которые приходится строить наиболее часто. Чтобы приступить к его созданию, вызовите команду BOX (Параллелепипед), выполнив команду меню Draw– > Modeling– > Box (Черчение -> Моделирование -> Параллелепипед) или щелкнув на кнопке Box (Параллелепипед) на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты.

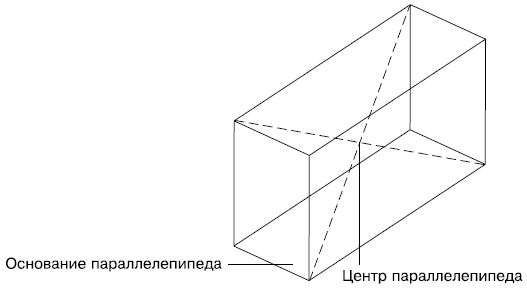

Рис. 11.1. Параметры параллелепипеда

В командной строке появится первое приглашение:

В ответ необходимо указать координаты одной из вершин параллелепипеда. Если выбрать параметр Center, то программа попросит задать центр параллелепипеда. Центр задается во всех трех измерениях, поэтому не забывайте указывать и координату Z, иначе точка будет расположена в плоскости XY.

Далее появится следующий запрос:

Укажите противоположную точку основания параллелепипеда. Кроме того, можно выбрать один из двух параметров.

• Воспользовавшись параметром Cube, вы сможете построить куб, указав всего один линейный размер в ответ на приглашение Specify length <0.0000>:. Еще до определения размера куба можно соответствующим образом повернуть его в плоскости XY с помощью мыши, причем построение примитива на этом и завершится.

• Если выбрать параметр Length, то программа сначала попросит указать длину параллелепипеда, а затем ширину создаваемого объекта.

В ответ на последний запрос необходимо задать высоту параллелепипеда:

Если выбрать параметр 2Point, то высоту можно задать путем вычисления расстояния между двумя определенными точками.

Чтобы приступить к построению клина, вызовите команду WEDGE, щелкнув на одноименной кнопке на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты, или выполните команду меню Draw– > Modeling– > Wedge (Черчение -> Моделирование -> Клин). Пример клина, построенного с помощью этой команды, показан на рис. 11.2. Обратите внимание, что клин представляет собой половину параллелепипеда, то есть из двух одинаковых клиньев всегда можно составить параллелепипед.

Рис. 11.2. Параметры клина

После запуска команды в командной строке появится приглашение:

В ответ необходимо указать координаты одной из вершин клина. Если выбрать параметр Center, то программа попросит задать центр клина. Не забывайте указывать и координату Z, иначе точка будет расположена в плоскости XY.

Далее появится следующий запрос:

Укажите противоположную точку основания клина или выберите один из двух доступных параметров.

• Воспользовавшись параметром Cube, вы сможете построить клин, все перпендикулярные стороны которого будут равны, то есть клин будет представлять собой половину куба. Указав всего один линейный размер, в ответ на приглашение Specify length <0.0000>: задайте длины сторон клина. Построение примитива на этом завершится. Прежде чем определить размер клина, можно соответствующим образом повернуть его в плоскости XY с помощью мыши.

• Если выбран параметр Length, то программа сначала попросит указать длину клина, а затем его ширину.

В ответ на последнее приглашение команды задайте высоту клина:

Выбрав параметр 2Point, можно задать высоту путем вычисления расстояния между двумя определенными точками.

Команда CONE позволяет построить прямой конус с окружностью или эллипсом в основании. Данная команда была существенно изменена по сравнению с предыдущими версиями программы, и, например, сейчас она позволяет создавать не только полный, но и усеченный конус (рис. 11.3).

Рис. 11.3. Примеры конуса

Чтобы приступить к построению конуса, выполните команду меню Draw– > Modeling– > Cone (Черчение -> Моделирование -> Конус) или щелкните на кнопке Cone (Конус) на вкладке Home (Основная) в группе 3D Modeling (Трехмерное моделирование) ленты.

Появится запрос:
